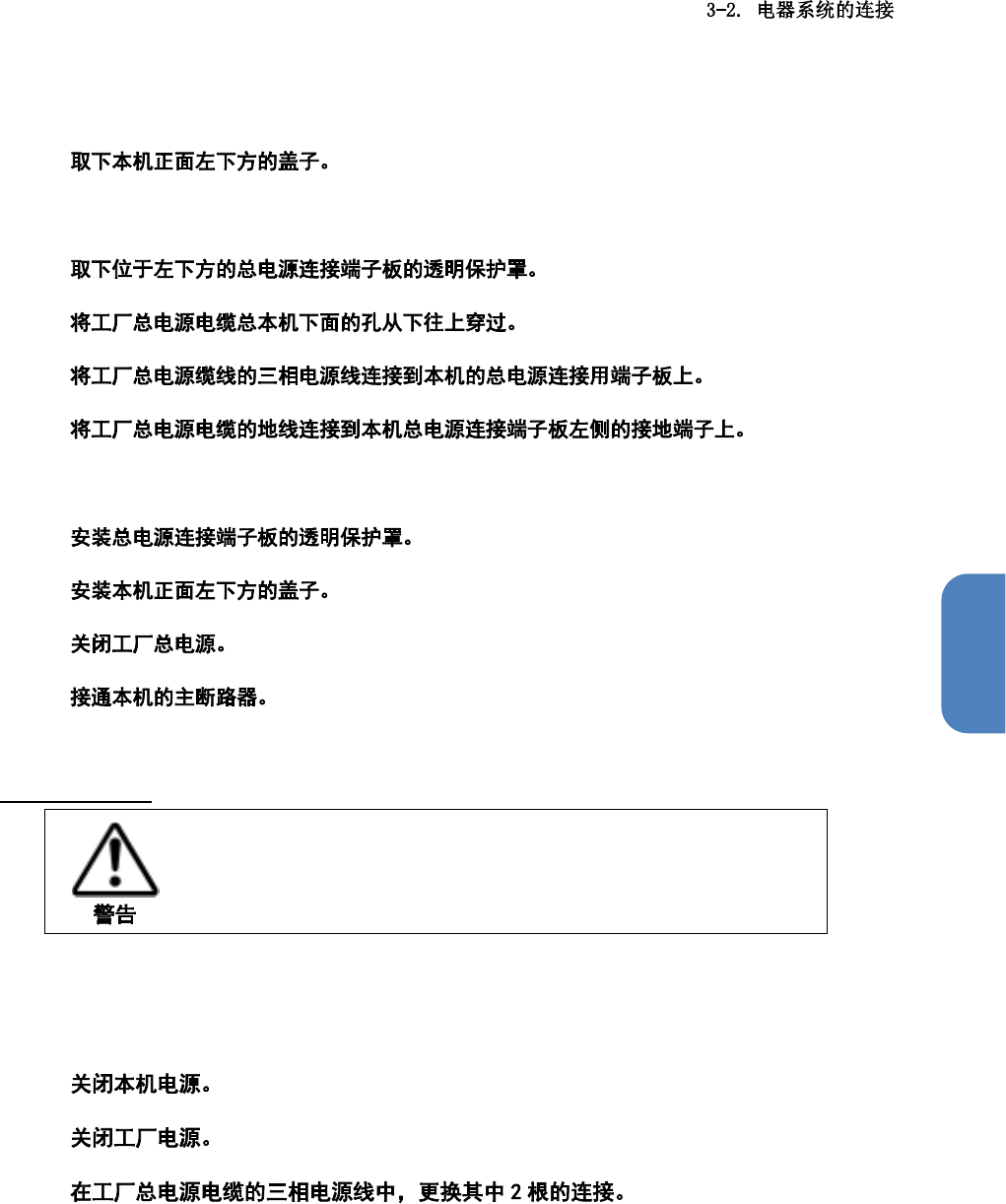

第 3 章 导入篇
3

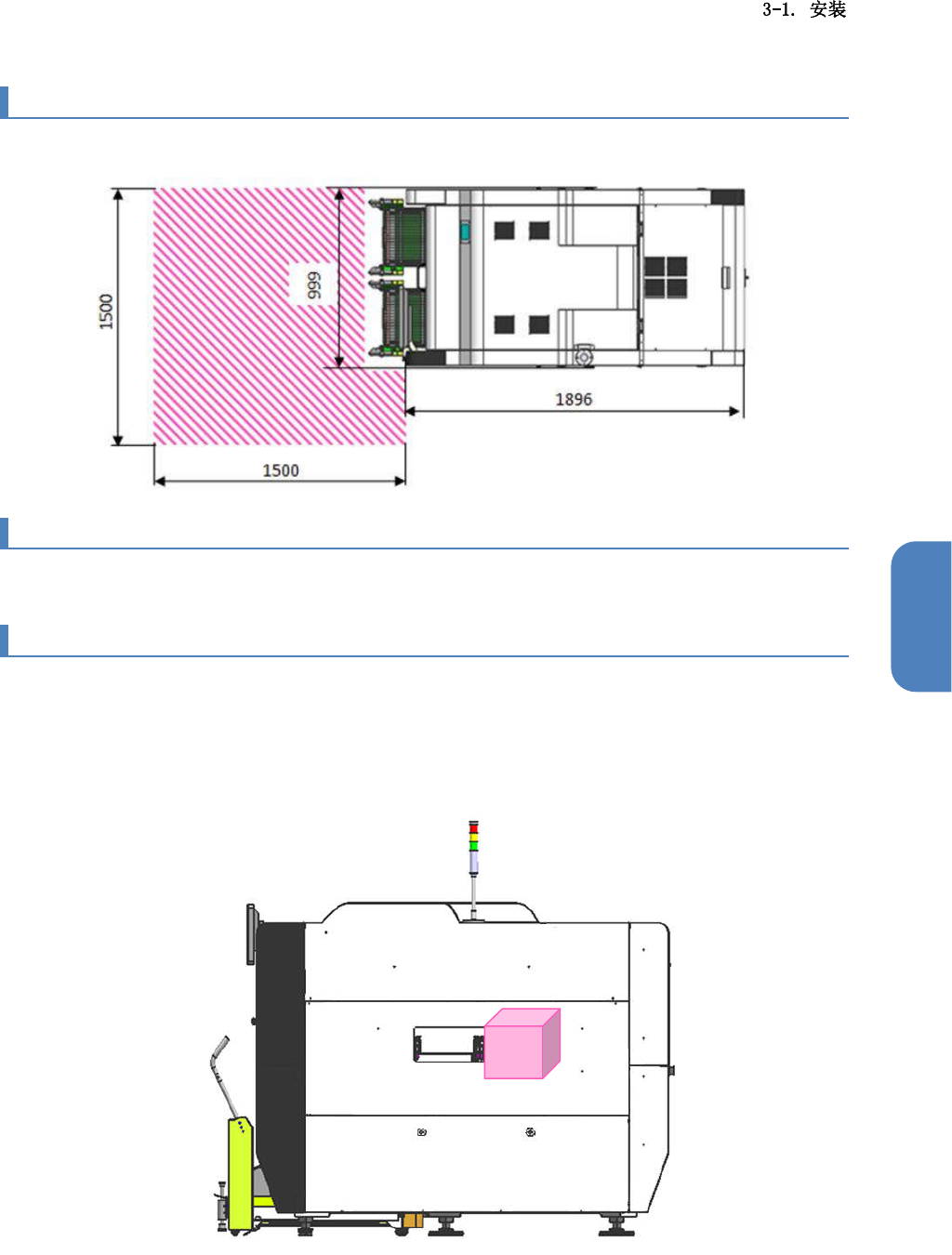

3-1-6. 作业区域
使用智能带式送料器及统一更换台车时所需的作业空间如下所示。请勿在该区域内放置物品。
3-1-7. 运输时的注意事项（由客户运输装置时）
请参见 3-1-1 运输・设置。
3-1-8. 输送带部位的安全措施
本机左右有搬入口和搬出口，规定了可搬送基板的最大宽度。
安装于本机前后的装置请尽量靠近搬入口和搬出口安装，避免手能伸入。如果无论如何无法避免，请采
取加装安全罩等安全措施。
安全措施示例：单轨道的情况下
9
第 3 章 导入篇
3-2. 电器系统的连接
3-2-1. 总电源电缆的连接
关于总电源电缆的连接作业，请严格遵守下述注意事项。如果作业时不
遵守这些注意事项，可能引起意想不到的危险状况，其结果有发生人员
严重受伤甚至死亡的危险。
本机总电源的规格记载于机器铭板上。请勿使用记载以外的电源。
n
请务必由持有电工证的人员进行作业。
n
在将工厂总电源电缆安装于本机之前，请务必关闭工厂电源电缆的
总电源。
n
本机总电源的规格记载于机器铭板上。请勿使用记载以外的电源。
n
工厂总电源电缆请使用 4 芯截面积 4.0mm
2
(AWG 11) 或更粗的橡胶
绝缘电缆。请勿使用更细的电缆。
n
请在工厂总电源电缆的电线端部安装符合电线尺寸的圆形压着端
子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，引起
意想不到的危险状况，其结果会引起火灾和触电等事故。
n
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电等。
n
请切实固定工厂总电源电缆，以免对圆形压着端子造成负担。
n
连接了工厂总电源电缆的地线时，请务必确认本机电源的相序。
n
取下本机正面左下方的盖子前，请务必关闭工厂电源。如果工厂总
电源进入总电源连接端子板，即使关闭了本机的主断路器，电压也
会施加到本机内部的机器上，有触电的危险。
•
本机是工业产品。请勿直接连接到普通家用，办公用的低电压电源上。请对工厂用的
高压，中压电源进行减压后，供给合适的电源电压。
10
第 3 章 导入篇
3
1
本机正面左下方的盖子使用 4 根内十字圆头小螺丝 M4×8 安装。
2
3
4
5
请确认总电源连接用端子板和接地端子的螺丝是否牢固拧紧。
6
7
8
9
接通主断路器后，风扇将开始转动。
关于电源的相序
n
请将本机进行正向配线。
n
连接了工厂总电源电缆的地线时，请务必确认本机电源的相序。
n
相序检查作业过程中的电源接通时间请设定为最短时间。
临时连接电源，打开真空泵用断路器时，如果短时间内真空压上升，则为正向配线。请关闭电源，进行
以下作业。
如果短时间内真空压没有上升，是因为相序错误，请按以下步骤重新配线。
1
2
3
