第 3 章 导入篇 3 3-2-2. 信号电缆的连接 口 本机正面下方和 背面都 有信号电缆的连接口 。可进行前后工序的 信号收发，与 主机电子计算机连接 、与 元件供料器的接 口（选 购项）连接等。 (a) ETF 维护端口 将电动送料器维 护用电 源与统一更换台车电 源连接起来 (b) USB 连接 USB 存 储设备的端口（ 2 处） (c) 空气吐出耦合器 从本机向外部机 器供给 空气时使用（ 2 处）。用外径 8mm 的聚氨酯…
第 3 章 导入篇

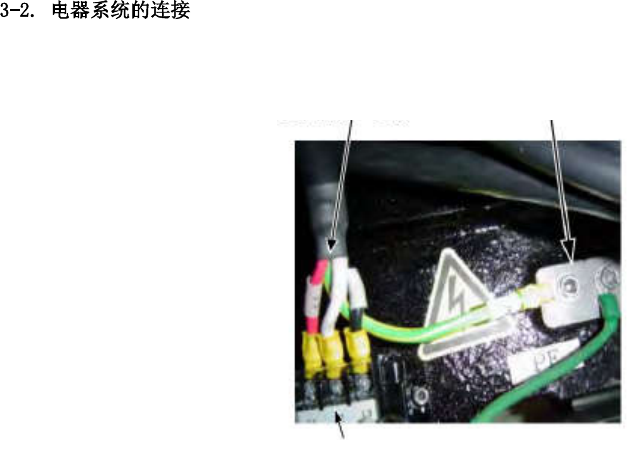

三相电源电缆 地线端子
总电源端子台
12
第 3 章 导入篇
3
3-2-2. 信号电缆的连接口
本机正面下方和背面都有信号电缆的连接口。可进行前后工序的信号收发，与主机电子计算机连接、与
元件供料器的接口（选购项）连接等。
(a)
ETF 维护端口
将电动送料器维护用电源与统一更换台车电源连接起来
(b)
USB
连接 USB 存储设备的端口（2 处）
(c)
空气吐出耦合器
从本机向外部机器供给空气时使用（2 处）。用外径 8mm 的聚氨酯管连接。
(d)
选购项用电源插头
为托盘单元等选购项件供给电源的插头（2 处）
(e)
LAN
LAN 连接器
主机与 LAN 连接时使用。
(f)
I/F-R
与本机右侧的装置连接所需的，符合 SMEMA 标准连接规格的连接器
(g)
USB
连接选购项机器时使用。
(h)
I/F-L
与本机左侧的装置连接所需的，符合 SMEMA 标准连接规格的连接器
(i)
USB
连接选购项机器时使用。
13
第 3 章 导入篇
3-2-3. 前工序机器和后工序机器的信号电缆连接
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
n
与前工序机器及后工序机器的连接电缆（选购项）：从以下 4 种电缆中选择。
1 SMEMA 规格 AMP (14P)
插头
SMEMA 规格 AMP (14P) 插头 0.35m
2 1m 或 3m
3 MOLEX (4P) 插头 3m
4 用户规格 用户指定
n
本机侧使用 AMP. 206043-1（14 极（14P））。
•
前工序机器
1 REQUEST (+) 本机→前工序装置
2 REQUEST (−) 本机→前工序装置
3 READY 本机 ← 前工序装置
4 G24 本机 ← 前工序装置
8 SHIELD ―
•
后工序机器
1 READY 本机 ← 后工序装置
2 G24 本机 ← 后工序装置
3 REQUEST (+) 本机→后工序装置
4 REQUEST (−) 本机→后工序装置
8 SHIELD ―
14
