第 4 章操作篇 n 计划工序时出现吸嘴不足的情况下，将显示［安排：吸嘴座交换］对话框。 (a) 吸嘴列表列表显示左右装置在切换机种后所需的吸嘴个数。按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）显示。个数不足的吸嘴将以红底白字显示。 (b) 详细功能在中途取消计划的一系列处理，切换为吸嘴计划画面的显示。 (c) 跳过跳过吸嘴座更换处理，关闭对话框，进入下一计划…

第 4 章操作篇

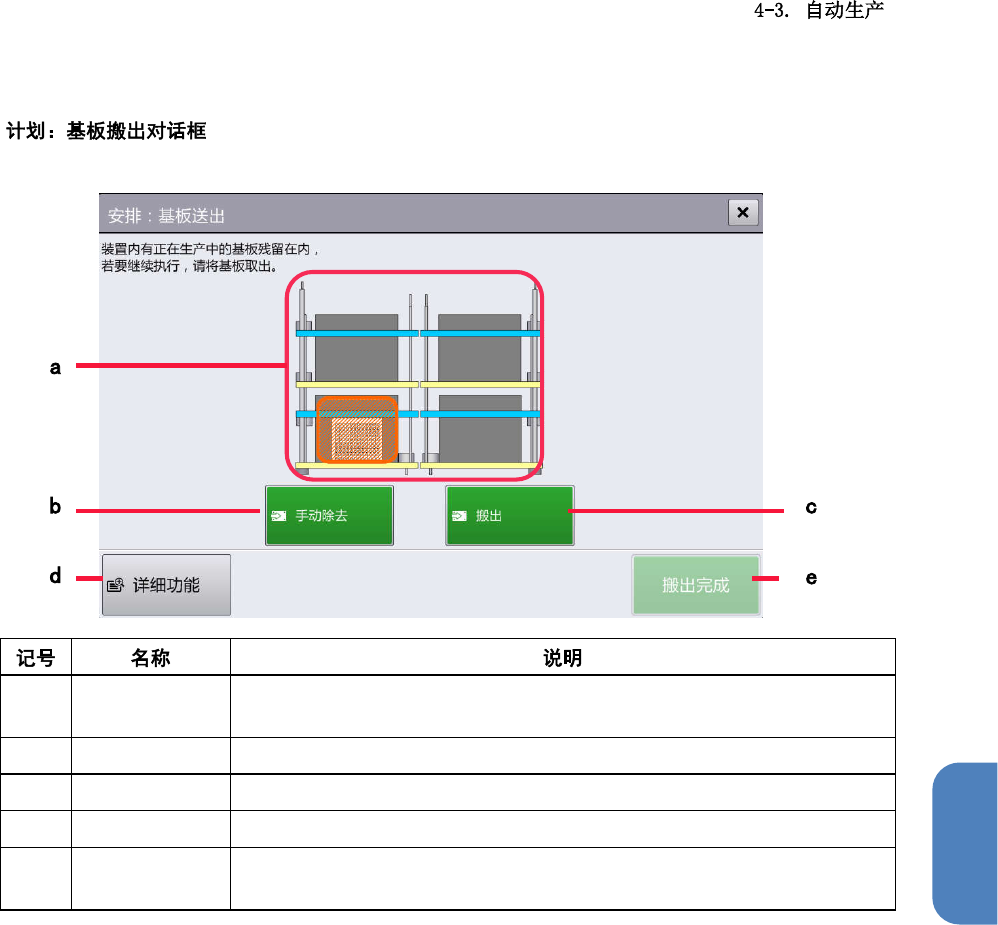

计划工序时如果搬送输送带上有基板，将显示［安排：基板送出］对话框。

(a)

搬送装置示意

图

显示装置内输送带的状态和基板的位置。

(b) 手动除去调整吸嘴头和输送带的位置，以清除选择的基板。

(d) 详细功能取消计划处理，切换为基板搬送计划画面的显示。

(e) 搬出完成

关闭对话框，进入下一计划工序。如果本机内有基板残留，将再次显示对

话框。

第 4 章操作篇

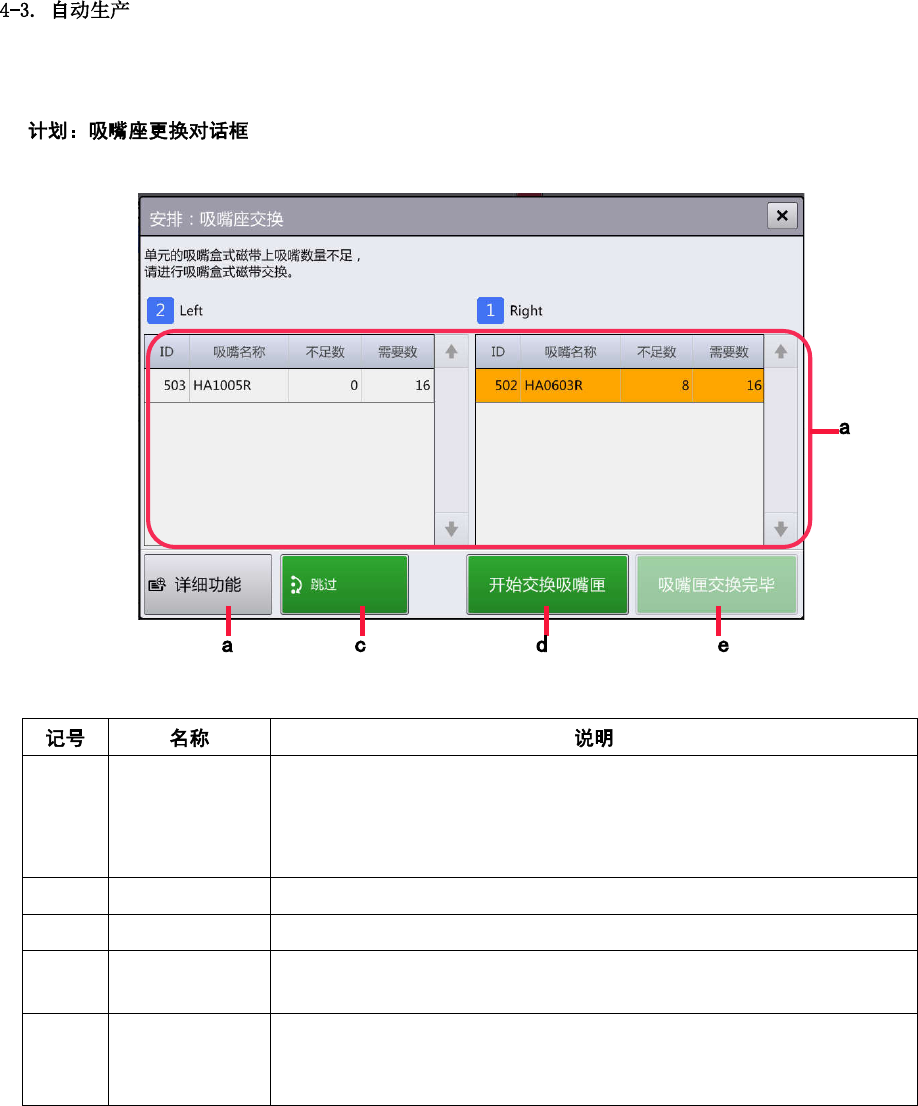

计划工序时出现吸嘴不足的情况下，将显示［安排：吸嘴座交换］对话框。

(a) 吸嘴列表列表显示左右装置在切换机种后所需的吸嘴个数。

按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）

显示。

个数不足的吸嘴将以红底白字显示。

(b) 详细功能在中途取消计划的一系列处理，切换为吸嘴计划画面的显示。

(d)

开始交换吸嘴匣

（吸嘴座）

为了更换对象装置的吸嘴座，先进行准备动作，然后降下左右台车，解

除正面门的锁定。

(e)

吸嘴匣（吸嘴

座）交换完毕

对更换过的吸嘴座进行结束操作，关闭对话框，再次确认吸嘴的过多或

过少。

如果没有问题，则进入下一计划工序。

第 4 章操作篇

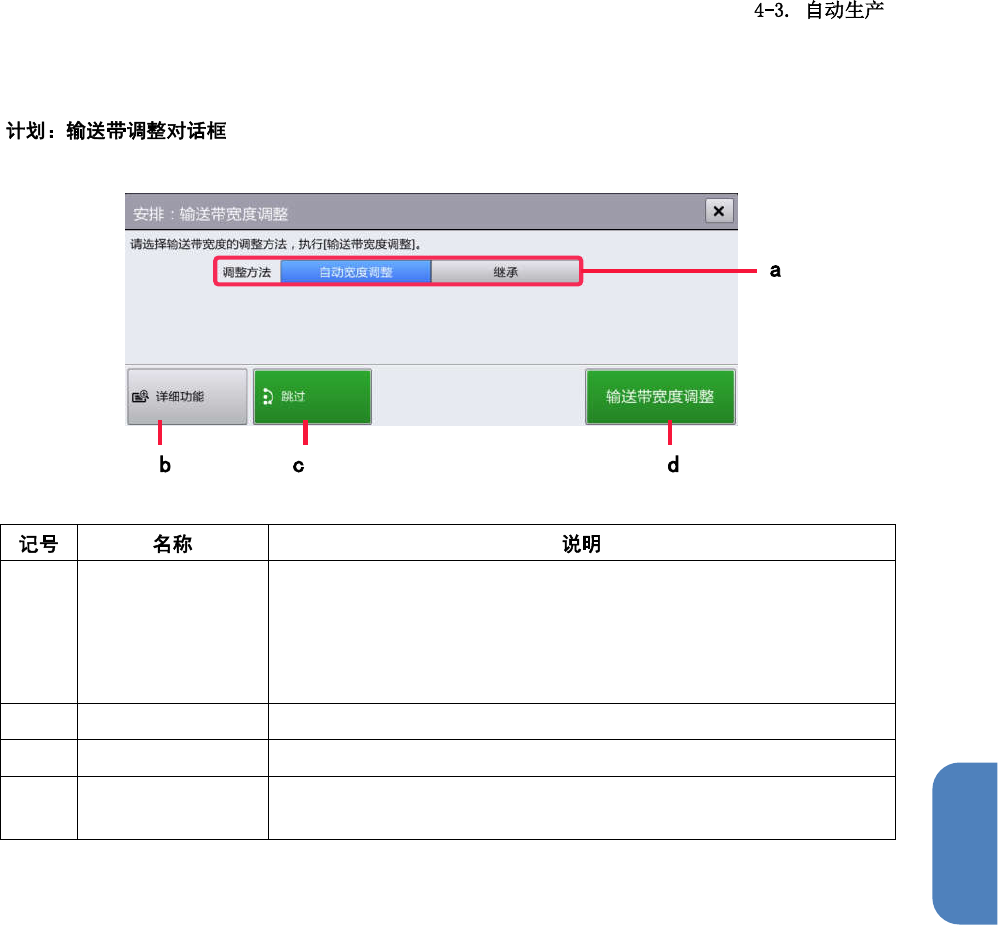

计划工序时如果调整搬送输送带的宽度，将显示［安排：轨道宽度调整］对话框。

(a) 调整方法选择输送带宽度的调整方法。

•

自动宽度调整：根据机种数据的基板 Y 尺寸，自动调整输送

带宽度。

•

继承：将对象轨道的宽度恢复为计划前的位置。

(b) 详细功能中止输送带宽度调整，切换到基板搬送计划画面。

(d) 输送带宽度调整

将进行机种切换的对象轨道之基准轨道位置恢复为计划前的位置，调

整输送带宽度。
