3 Technische Daten Betriebsanleitung SIPLACE CF
3.11 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf Softwareversion SR.101.xx Ausgabe 06/2003 DE
100

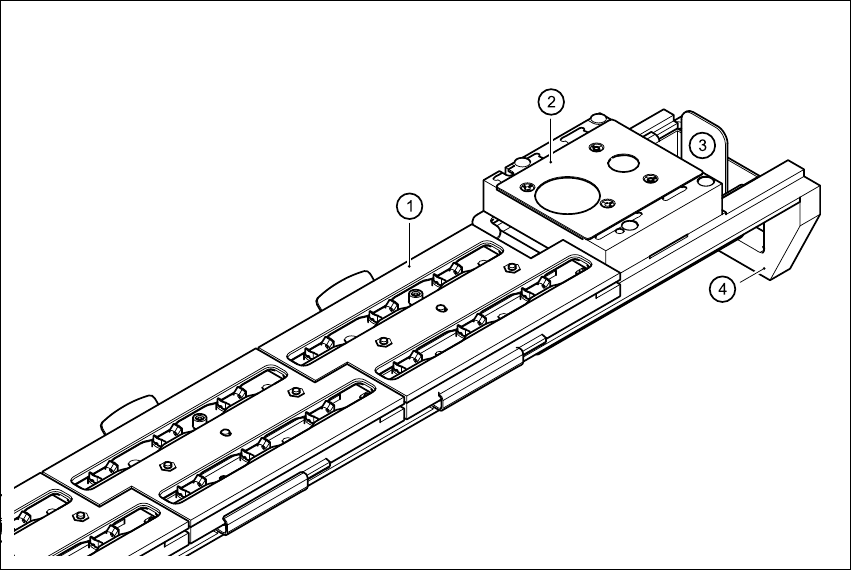

Abb. 3.11 - 1 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf, Übersicht
(1) Magazin
(2) Abwurfvorrichtung für Pipetten
(3) Auffangbecher für abgeworfene Pipetten
(4) Pipettenwechsler, Träger
3
3.11.3 Funktionsweise
Die Pipetten sitzen in Pipettengaragen und werden von einer beweglichen Verriegelungsplatte
fixiert. Ein Pneumatikzylinder kann die Verriegelungsplatte um 6 mm verschieben. Je nach Stel-
lung der Verriegelungsplatte sind alle Pipetten entweder geklemmt oder freigegeben. Wenn kein
Pipettenwechsel durchgeführt wird, befindet sich die Verriegelungsplatte immer in Stellung
"geschlossen".
Auf den einzelnen Magazinen des Pipettenwechslers befindet sich jeweils eine Positionsmarke
zur Lageerkennung. Die Stellplätze der Magazine sind auf dem Pipettenwechsler mit den Zahlen
1 bis 5 gekennzeichnet. Die Pipettengaragen sind in den Magazinen von 1 bis 6 durchnumme-
riert (siehe Abb. 3.11 - 2).
Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.11 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf
101
HINWEIS 3
Sondermagazine können nach Rücksprache mit SIEMENSDEMATIC SD EA 1 angefertigt werden
und erhalten eine gesonderte Kennzeichnung. 3
Abholen einer Pipette
– Die Z-Achse des Collect&Place-Kopfes fährt nach unten.
– Die Verriegelungsplatte (Pos. 2 in Abb. 3.11 - 2) öffnet und gibt die Pipetten frei.
– Die Pipette wird von der Pinole des Collect&Place-Kopfes aufgenommen.
– Die Z-Achse fährt nach oben.
Ablegen einer Pipette
– Die Verriegelungsplatte (Pos. 2 in Abb. 3.11 - 2) öffnet und gibt die Pipetten frei.
– Die Z-Achse des Collect&Place-Kopfes fährt nach unten und legt die Pipette ab.
– Die Verriegelungsplatte schließt.
– Die Z-Achse des Collect&Place-Kopfes fährt nach oben.
Abwerfen defekter Pipetten
– An der Abwurfvorrichtung (Pos. 2 in Abb. 3.11 - 1) fährt die Z-Achse des Collect&Place-Kopfes
14 mm nach unten und befördert so die defekte Pipette in die Bohrung der Abwurfvorrichtung.
– Die Z-Achse fährt wieder hoch, und die Pipette wird von Federdrähten von der Pinole abgezo-
gen.
– Die Pipette fällt in den Auffangbehälter (Pos. 3 in Abb. 3.11 - 1).
3 Technische Daten Betriebsanleitung SIPLACE CF
3.11 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf Softwareversion SR.101.xx Ausgabe 06/2003 DE
102

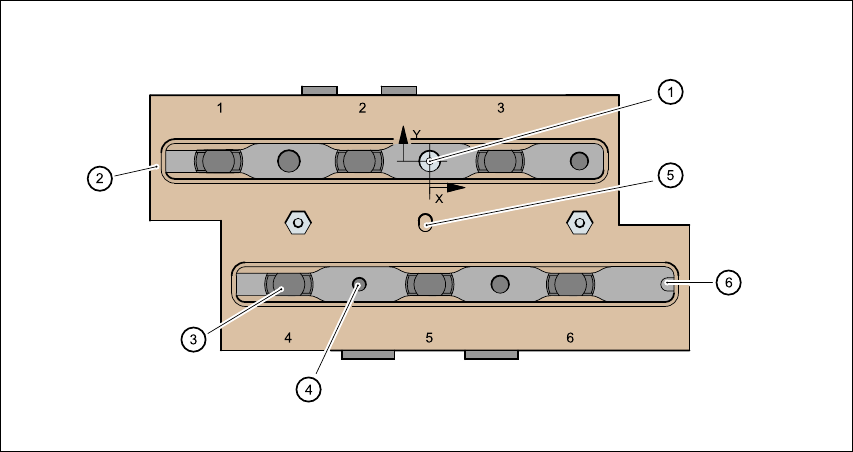

Abb. 3.11 - 2 Magazin und Pipettengaragen
3
(1) Positionsmarke
(2) Verriegelungsplatte
(3) Pipettengarage
(4) Bohrung für Zylinderstift zum Zentrieren der Magazine
(5) Bohrung für Zylinderstift des Schiebemechanismus
(6) Langloch für Zylinderstift zum Zentrieren der Magazine
