3 Technische Daten Betriebsanleitung SIPLACE CF
3.11 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf Softwareversion SR.101.xx Ausgabe 06/2003 DE
104
3.11.5 Abwurfbehälter leeren
Der Abwurfbehälter fasst ca. 50 Pipetten der Pipettenfamilie 9xx. Um Störungen im Bestückab-
lauf zu vermeiden, müssen Sie den Abwurfbehälter regelmäßig leeren.
Abb. 3.11 - 3 Abwurfbehälter leeren, 6-Segment-Collect&Place-Kopf
3
(1) Abwurfbehälter entfernen
Æ Ziehen Sie den Abwurfbehälter in Pfeilrichtung aus der Halterung und heben Sie den Abwurf-
behälter aus dem Träger.
Æ Um den Abwurfbehälter wieder einzusetzen, schieben Sie den Abwurfbehälter wieder in die
Halterung zurück.
Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.11 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf
105
3.11.6 Magazin wechseln
Æ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 3.11 - 4) vom
Magazin weg. Heben Sie das Magazin aus dem Träger.

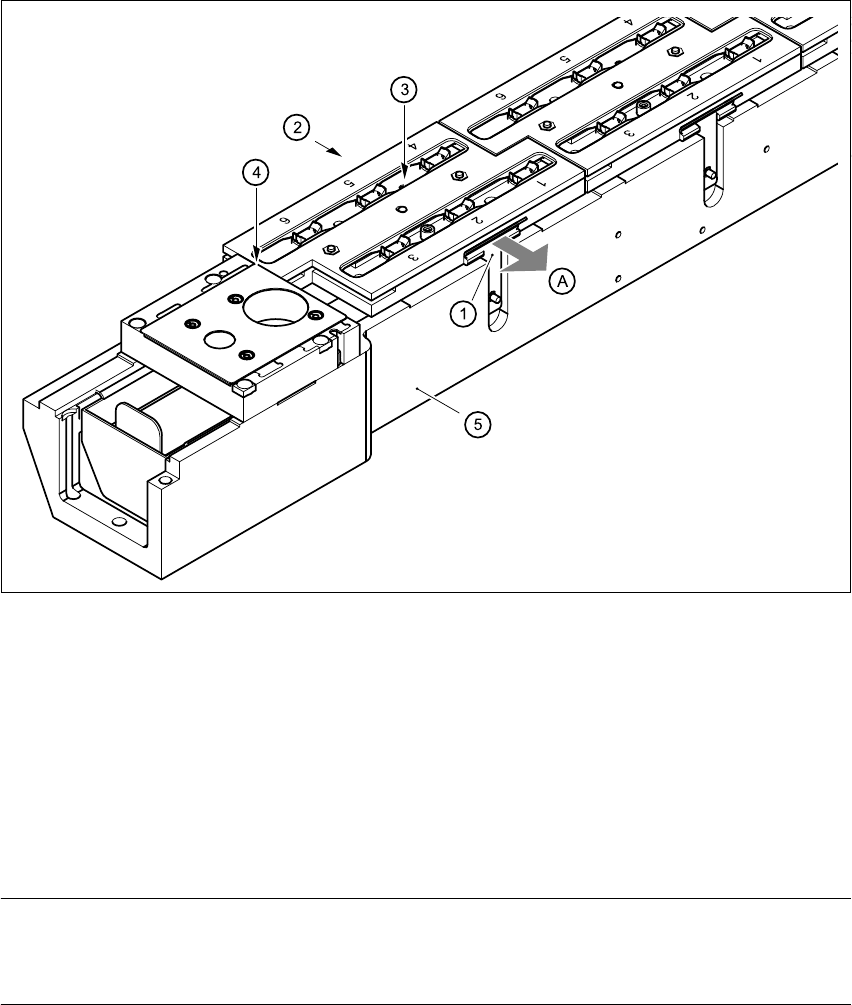

Abb. 3.11 - 4 Magazin wechseln
3
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(5) Träger
(A) Federhaken vom Magazin wegdrücken
HINWEIS 3
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3)
und in das Langloch (Pos. 4) gleiten. 3
Æ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3) und des Lang-
lochs (Pos. 4) auf den Träger (Pos. 5) auf. Die beiden Noppen des Magazins müssen in die
Halteklammer (Pos. 2) gleiten.
3 Technische Daten Betriebsanleitung SIPLACE CF
3.11 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf Softwareversion SR.101.xx Ausgabe 06/2003 DE
106
Æ Drücken Sie den Federhaken (Pos. 1) vom Magazin weg.
Æ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
3.11.7 Lageerkennung
Auf jedem Magazin befindet sich eine Positionsmarke zur Lageerkennung.

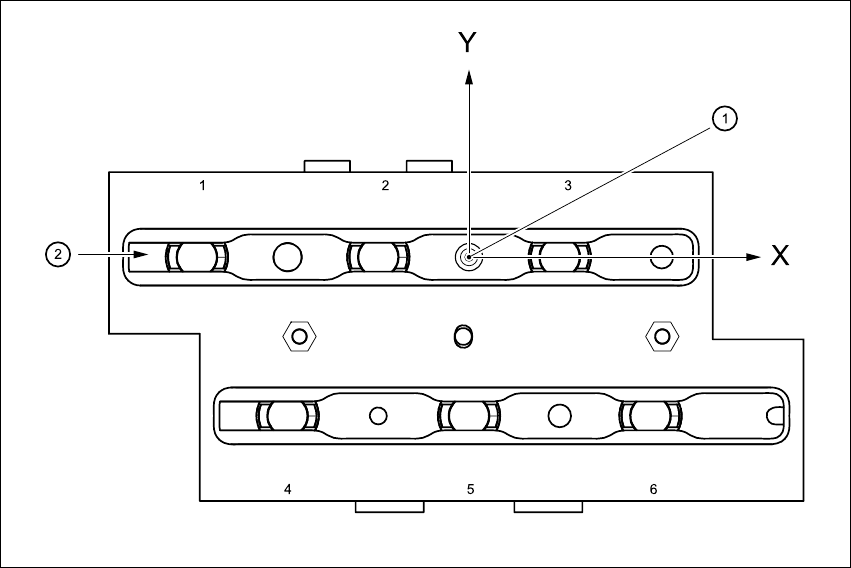

Abb. 3.11 - 5 Lageerkennung
3
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
