3 Technische Daten Betriebsanleitung SIPLACE CF
3.12 LP-Transport Softwareversion SR.101.xx Ausgabe 06/2003 DE
108
3.12.2 Technische Daten
3
Leiterplattenformat
(Länge x Breite)
50 mm x 50 mm bis 508 mm x 460 mm
(2" x 2" bis 20" x 18")
Überlange LP bis 610 mm (24") (auf Anfrage)
Leiterplattendicke 0,5 mm bis 4,5 mm
Max. Leiterplattenwölbung nach oben: 4,5 mm - LP-Dicke
nach unten: 0,5 mm + LP-Dicke
Freiraum auf LP-Unterseite 25 mm (Standard), 40 mm (Option)
LP-Transporthöhe 830 mm ± 15 mm (Standard)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Option)
950 mm ± 15 mm (SMEMA-Option)
Feste Transportkante rechts (Standard), links (Option)
Typ der Schnittstelle Siemens
SMEMA
BE-freier Führungsrand 3 mm
LP-Wechselzeit 2,5 s
Schlechtmarkenerkennung möglich
Automatische Breitenverstellung möglich
Betriebsanleitung SIPLACE CF 4 Aufstellen des Automaten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 4.1 Transport und Infrastruktur
109
4 Aufstellen des Automaten
4.1 Transport und Infrastruktur
4

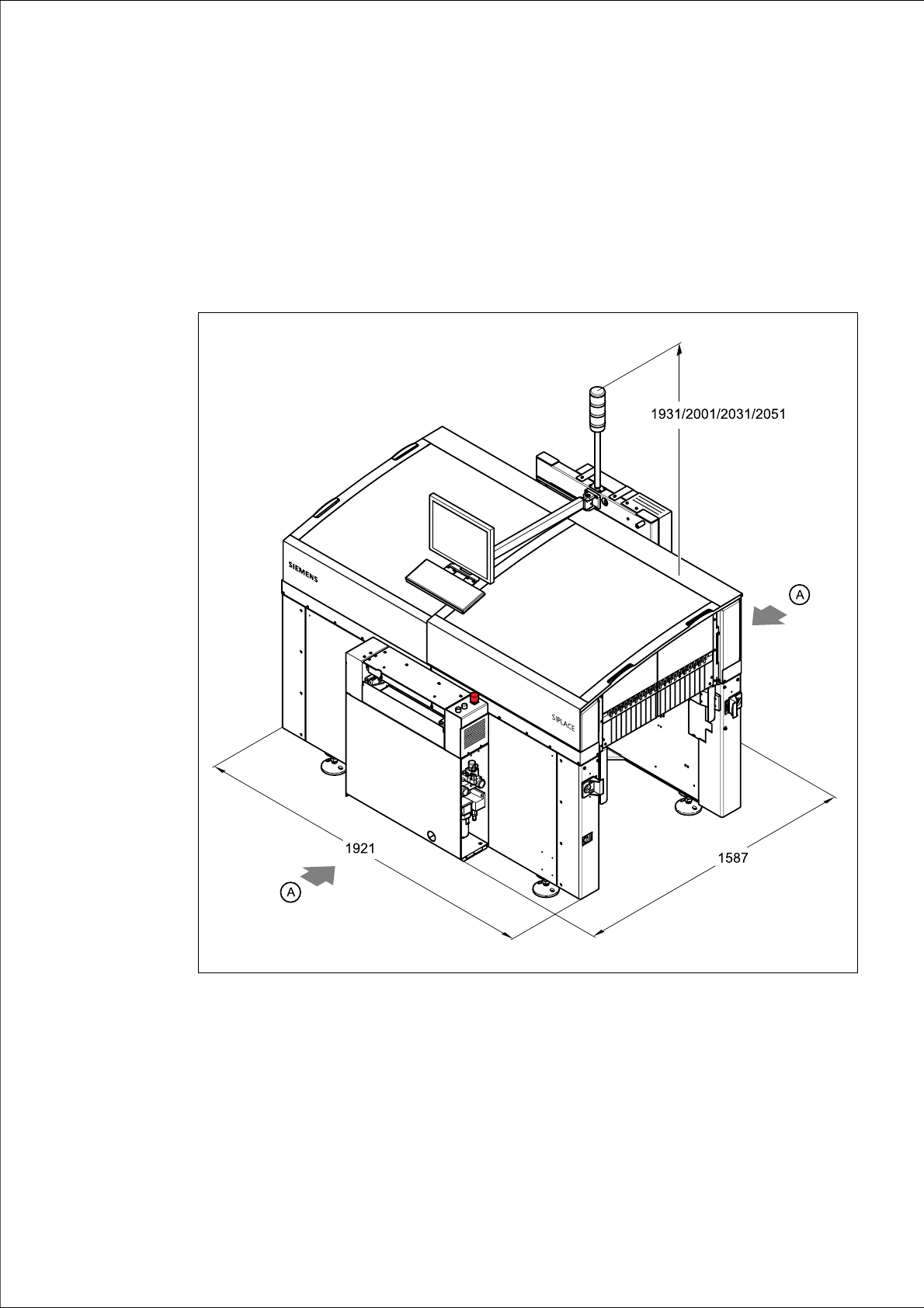

Abb. 4.1 - 1 Aufstell- und Transportmaße des Automaten in Millimeter
4
A Ansatzpunkte für den Hubwagen (Gabellänge 1600 mm)
(1) Eingabetransport
(2) Ausgabetransport
4 Aufstellen des Automaten Betriebsanleitung SIPLACE CF
4.1 Transport und Infrastruktur Softwareversion SR.101.xx Ausgabe 06/2003 DE
110
Die Standard-Leiterplattentransporthöhe beträgt 830 mm ± 15 mm. Die Standard-Gesamthöhe
des Automaten beträgt 1931 mm. Bei einer Leiterplatten-Transporthöhe von 950 mm (SMEMA-
Option) ergibt sich eine Gesamthöhe von 2051 mm.
4.1.1 Transportkonfiguration
Bei Auslieferung des Automaten ab Werk sind folgende Komponenten nicht installiert:
–Tastatur
–Monitor
– Meldeleuchte
– BE-Wagen
– BE-Barcodeleser
4.1.2 Sicherheitshinweise
WARNUNG
Æ Beachten Sie die geltenden Unfallverhütungsvorschriften beim Transport schwerer Güter.
Æ Tragen Sie insbesondere spezielles Schuhwerk, um die Quetschgefahr für Ihre Füße zu mini-
mieren.
Æ Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Denn schleifen die Maschinefüße während des Transports auf dem Boden und sto-
ßen gegen ein Hindernis, könnten die Gewinde für die Maschinenfüße im Automatenrahmen
beschädigt werden!
Æ Setzen Sie den Hubwagen nur an den gekennzeichneten Stellen an (siehe Punkte (A) in Abb.
4.1 - 1).
4.1.3 Transportmittel
Verwenden Sie zum Transport des Automaten einen Hubwagen mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 2000 kg
Lichte Gabelweite min. 350 mm 4
