4.3 BE-Wagen auf andere LP-Transporthöhe umrüsten
4.3.1 Werkzeug
Sechskantstiftschlüssel, Satz bis 8 mm
4.3.2 Sicherheitshinweise
WARNUNG QUETSCHGEFAHR
Nehmen Sie alle Förderer von der Tischplatte, bevor Sie die Tischhöhe des BE-Wagens ändern.
Lassen Sie beim Umrüsten entsprechende Vorsicht walten, da die Tischplatte sehr schwer ist. 4
4

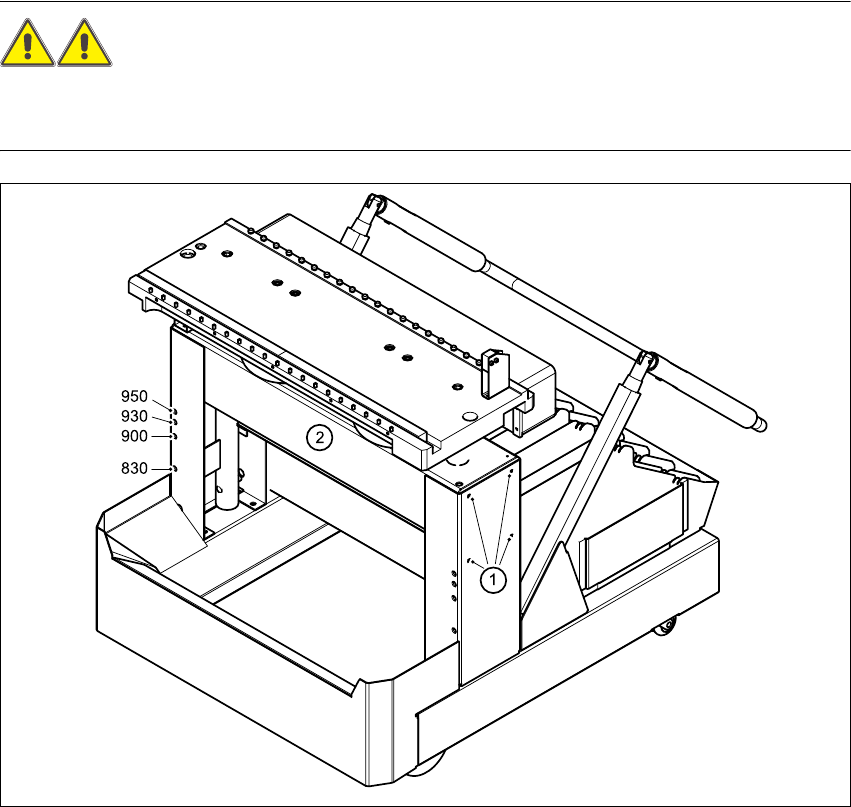

Abb. 4.3 - 1 BE-Wagen auf eine andere LP-Transporthöhe umrüsten
4
(1) Klemmschrauben, 4 Stück je Seite
(2) Bohrungen an der Traverse zum Anpassen der Tischehöhe auf 830, 900, 930 und 950 mm
Höhe
Betriebsanleitung SIPLACE CF 4 Aufstellen des Automaten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 4.3 BE-Wagen auf andere LP-Transporthöhe umrüsten
115
Æ Setzen Sie die beiden Innensechskant-Stiftschlüssel (8 mm) in die Bohrung für die aktuelle LP-
Transporthöhe ein (siehe Abb. 4.3 - 1).
Æ Lösen Sie die vier Klemmschrauben auf beiden Seiten des BE-Wagens (siehe Punkt 1 in Abb.
4.3 - 1).
Æ Bitten Sie zwei Personen, Ihnen beim An- bzw. Absenken der Tischplatte zu helfen. Sie sollen
die Tischplatte halten, während Sie beide Sechskant-Stiftschlüssel herausziehen.
Æ Heben Sie die Tischplatte an oder senken Sie diese auf die gewünschte LP-Transporthöhe.
Æ Schieben Sie beide Sechskantschlüssel (8 mm) in die Bohrung für die neue Transporthöhe.
Æ Drehen Sie die Sechskant-Stiftschlüssel so, dass die Traverse (Pos. 2 in Abb. 4.3 - 1) auf der
Kante der Stiftschlüssel aufsitzt. Nur dann lassen sich die Sechskant-Stiftschlüssel nach Be-
festigen der Traverse leicht herausziehen.
Æ Befestigen Sie die Traverse auf beiden Seiten mit den vier Klemmschrauben (Pos. 1 in Abb.
4.3 - 1).
Æ Drehen Sie nun die Sechskantstiftschlüssel etwas und ziehe Sie sie heraus.
