Betriebsanleitung SIPLACE CF 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.101.xx Ausgabe 06/2003 DE 5.4 Kontrollgang durchführen
123
5.4.4 Teilungsbleche in den Gurtcontainer des BE-Wagens einsetzen
Æ Setzen Sie die Teilungsbleche ein, wie dies in Abb. 5.4 - 2 zu sehen ist und berücksichtigen
Sie, dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Be-
stückfehler.
Æ Kontrollieren Sie, dass die Teilungsbleche die gleiche Rastposition an beiden Führungsleisten
einnehmen. Andernfalls wird das Teilungsblech verkantet oder gebogen.

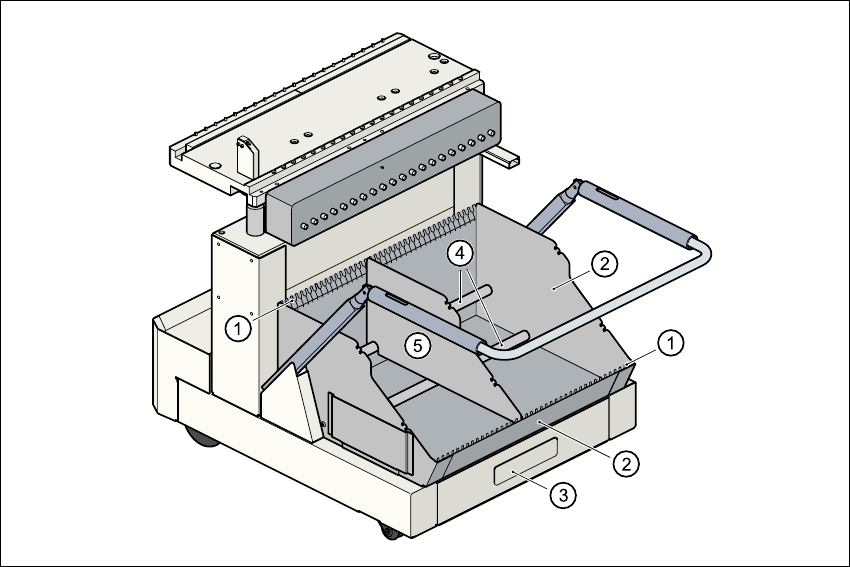

Abb. 5.4 - 2 Teilungsbleche in den Gurtcontainer des BE-Wagens einsetzen
5
(1) Führungsleiste für die Teilungsbleche
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Auflagestangen für die Teilungsbleche
(5) Teilungsblech
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE CF
5.4 Kontrollgang durchführen Softwareversion SR.101.xx Ausgabe 06/2003 DE
124
5.4.5 Steckachsen für große Gurtrollen verwenden
Æ Setzen Sie für große Gurtrollen Steckachsen in die Teilungsbleche ein.
HINWEIS 5
Wir empfehlen, bei Gurtspulen mit einem Durchmesser ab 7" Steckachsen zu verwenden, um die
Betriebssicherheit der Förderer zu gewährleisten.

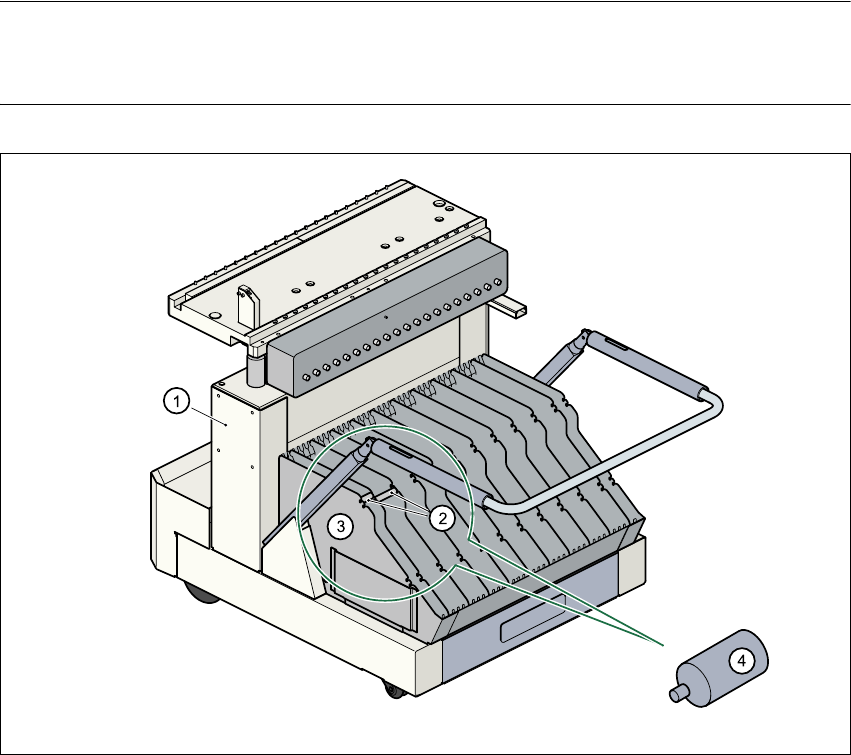

Abb. 5.4 - 3 Steckachsen für große Spulen einsetzen
5
(1) BE-Wagen
(2) Position der Steckachsen
(3) Teilungsblech
(4) Steckachse (vergrößert)
Betriebsanleitung SIPLACE CF 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.101.xx Ausgabe 06/2003 DE 5.5 Bestückstation vorrüsten
125
5.5 Bestückstation vorrüsten
Führen Sie die nachfolgend beschriebenen Arbeitsschritte zum Vorrüsten der Bestückstation
durch.
Æ Entfernen Sie die Gurte aus den Förderern und saugen Sie die Oberfläche der Module und
den Bereich der Gurtführung mit dem Staubsauger gründlich ab.
Æ Leeren Sie die Gurtabfallbehälter (siehe Pos. 3 in Abb. 5.4 - 2).
Æ Reinigen Sie die Auflageflächen der Förderer mit einem in Alkohol getränkten Tuch.
Æ Tragen Sie anschließend auf die Auflageflächen eine kleine Menge Korrosionsschutzmittel
WD40 mit einem flusenfreien Tuch auf.
Æ Saugen Sie die BE-Tische mit einem Staubsauger ab, oder verwenden Sie einen Pinsel mit
kurzen Borsten
, um lose Bauelemente zu entfernen.
VORSICHT
Vermeiden Sie es, Bauelemente von den Magnetleisten der BE-Tische mit den Fingern zu
entfernen. Sie verletzen sich möglicherweise durch feinste Metallsplitter. 5
HINWEIS
Die Druckluftverteilerleiste in den BE-Tischen dient zum Anschluss der Bulkcase-Förderer.
Diese Leiste verläuft parallel zum Leiterplattentransport und besitzt nach oben offene Düsen.
Sorgen Sie dafür, dass die Düsen nicht verschmutzen bzw. mit Öl oder Fett in Berührung
kommen. Fett, Öl oder Schmutz führen zu Störungen im Förderer, oder die Bauelemente im
Förderer werden unbrauchbar! 5
Æ Überprüfen Sie die Oberfläche der Magnetleisten auf Unebenheiten oder Beschädigungen
und ziehen Sie die Oberfläche ggf. mit einem Ölstein ab.
Æ Wischen Sie anschließend die Magnetleisten mit einem in Alkohol getränkten Tuch ab.
Æ Tragen Sie auf die Magnetleisten eine kleine Menge Korrosionsschutzmittel WD40 mit einem
flusenfreien Tuch auf.
Æ Reinigen Sie die Auflageflächen der BE-Tische mit einem in Alkohol getränkten Tuch und
tragen Sie danach eine kleine Menge Korrosionsschutzmittel WD40 mit einem flusenfreien
Tuch auf.
Æ Saugen Sie den Gurtcontainer aus.
Æ Prüfen Sie den Stellplatz der Förderer.
Æ Sind alle Stecker der Förderer am richtigen Anschluss eingesteckt?
