5.9 BE-Wagen an- und abdocken
5.9.1 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
Abb. 5.9 - 1 Sicherheitshinweise zum BE-Wagen
Betriebsanleitung SIPLACE CF 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.101.xx Ausgabe 06/2003 DE 5.9 BE-Wagen an- und abdocken
131
WARNUNG 5
Æ Greifen Sie niemals in die Spalte zwischen den BE-Wagen und dem Automatenständer (Pos. 1
in Abb. 5.9 - 1).
Æ Die Versorgungskabel für die BE-Wagen dürfen nur dann an die Automatensteckdosen (Pos. 2
in Abb. 5.9 - 1) angeschlossen bzw. von diesen abgezogen werden, wenn der BE-Wagen am
Automaten angedockt ist.
Æ Es ist grundsätzlich untersagt, die Verbindungskabel der BE-Wagen an die Steckdosen des
Automaten anzuschließen und den BE-Wagen über die Druckluftsteuerung außerhalb des Au-
tomaten zu bedienen (Pos. 3 in Abb. 5.9 - 1).
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE CF
5.9 BE-Wagen an- und abdocken Softwareversion SR.101.xx Ausgabe 06/2003 DE
132

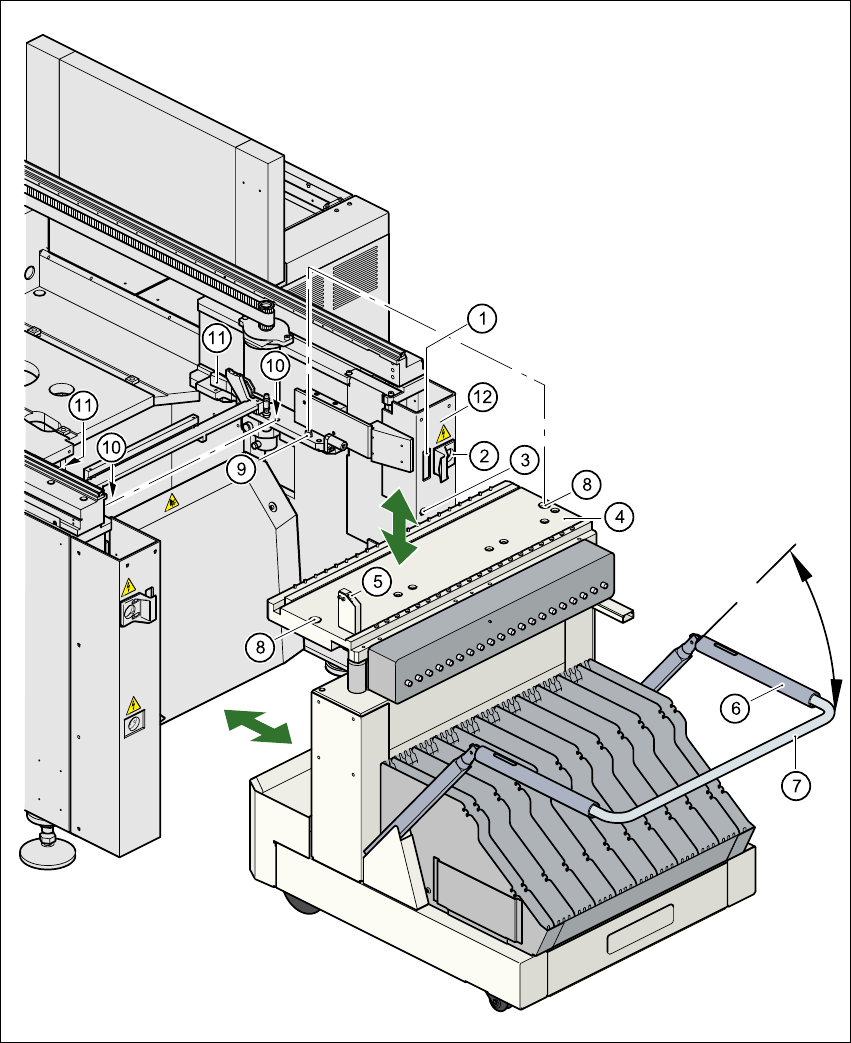

Abb. 5.9 - 2 BE-Wagen an- oder abdocken
5
(1) Anschluss für die Kommunikationsschnittstelle
(2) Anschluss für die Stromversorgung des BE-Wagens
(3) Druckluftanschluss
(4) BE-Tischplatte
