5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE CF
5.9 BE-Wagen an- und abdocken Softwareversion SR.101.xx Ausgabe 06/2003 DE
134
Æ Lösen Sie den Stecker der Druckluftversorgung (Pos. 3).
Æ Ziehen Sie den BE-Wagen heraus.
5.9.3 BE-Wagen andocken
WARNUNG 5
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagensbereichs befindet.
VORSICHT 5
Achten Sie beim Andocken des BE-Wagens darauf, dass sich die BE-Tischplatte in ihrer oberen
Endstellung befindet und der Bügel (Pos. 7) nach oben geklappt ist.
Æ Kürzen Sie die Leergurte der Förderer.
Æ Kontrollieren Sie, dass die Auflagefläche (Pos. 10) für die BE-Tischplatte sauber ist.
Æ Schieben Sie den BE-Wagen vorsichtig in den Automaten ein.
Æ Stecken Sie den Stecker der Druckluftversorgung (Pos. 3) an.
Æ Schließen Sie das Steuerkabel (Pos. 1) an.
Æ Verschieben Sie die Abdeckung (Pos. 12) über dem Stecker des Steuerkabels, damit die An-
schlussbuchse der Stromversorgung frei wird.
Æ Schließen Sie das Stromversorgungskabel (Pos. 2) für den BE-Wagen an.
Æ Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung und klappen Sie da-
nach den Bügel (Pos. 7) des BE-Wagens nach unten, um die BE-Tischplatte absenken zu kön-
nen.
Æ Prüfen Sie, ob sich die Zentrierbohrungen der BE-Tischplatte genau über den Zentrierbolzen
des Automaten befinden.
Æ Drücken Sie den Taster (Pos. 5) so lange, bis sich die BE-Tischplatte in ihrer oberen Endstel-
lung befindet.
WARNUNG QUETSCHGEFAHR 5
Greifen Sie beim Absenken der BE-Tischplatte niemals in den Spalt zwischen den Förderern
und dem Leergurtleitkanal. 5
Æ Lassen Sie den Taster los. Die BE-Tischplatte senkt sich ab.
Æ Achten Sie darauf dass die Zentrierstifte in die Zentrierbohrungen der BE-Tischplatte greifen
und sich die BE-Tischplatte vollständig abgesenkt hat.
Æ Arretieren Sie beide Horizontalspanner (Pos. 11).
Betriebsanleitung SIPLACE CF 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.101.xx Ausgabe 06/2003 DE 5.10 Meldeleuchte für Betriebszustände
135
Æ Schließen Sie die Seitenscheiben und die Schutzhaube.
Æ Starten Sie den Automaten mit der Starttaste.
5.10 Meldeleuchte für Betriebszustände
Die Farbenfolge der Meldeleuchte ist weiß (L1) - grün (L2) - weiß (L3). Sie signalisiert Betriebs-
zustände und Fehlfunktionen des Automaten.
5.10.1 Funktionsbeschreibung

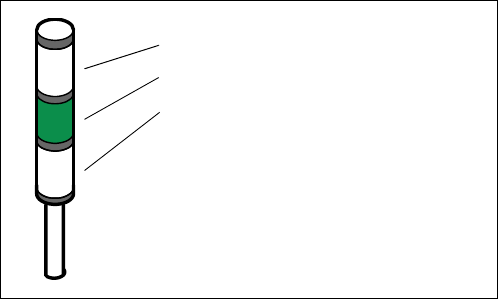

Abb. 5.10 - 1 Meldeleuchte für Betriebszustände
5.10.2 Generelle Betriebszustände
– Betriebsanzeigelampe (grün) dauernd ein
Der Automat ist in Betrieb
– Betriebsanzeigelampe blinkt (grün)
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Automat wartet, dass das
Ausgabeband frei wird.
– Obere weiße Störlampe L1 blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer. Der Automat be-
stückt noch vorhandene Bauelemente.
– Untere weiße Störlampe L3 blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer. Der Automat bestückt
noch vorhandene Bauelemente
– Obere weiße Störlampe (L1) dauernd ein - grüne Betriebsanzeigelampe (L2) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der Automat steht.
5
L1: Störlampe (weiß)
L2: Betriebsanzeigelampe (grün)
L3: Störlampe (weiß)
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE CF
5.10 Meldeleuchte für Betriebszustände Softwareversion SR.101.xx Ausgabe 06/2003 DE
136
– Untere weiße Störlampe (L3) dauernd an - grüne Betriebsanzeigelampe (L2) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Automat steht.
– Beide weißen Störlampen (L1 und L3) dauernd an - grüne Betriebsanzeigelampe aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
