Betriebsanleitung SIPLACE CF 6 BE-Handling Softwareversion SR.101.xx Ausgabe 06/2003 DE 6.2 Technische Daten der F örderer 141 6.2.2 3 x 8 mm S - För derer Abb. 6.2 - 2 3 x 8 mm S - Förderer 6 Artike lnumme r 001410 98-x…
6 BE-Handling Betriebsanleitung SIPLACE CF
6.2 Technische Daten der Förderer Softwareversion SR.101.xx Ausgabe 06/2003 DE
140
6.2 Technische Daten der Förderer
Die folgenden Seiten enthalten Abbildungen aller Förderer, die technischen Daten und die Stell-
möglichkeiten der Förderer am Automaten.
6.2.1 8 mm S II Förderer

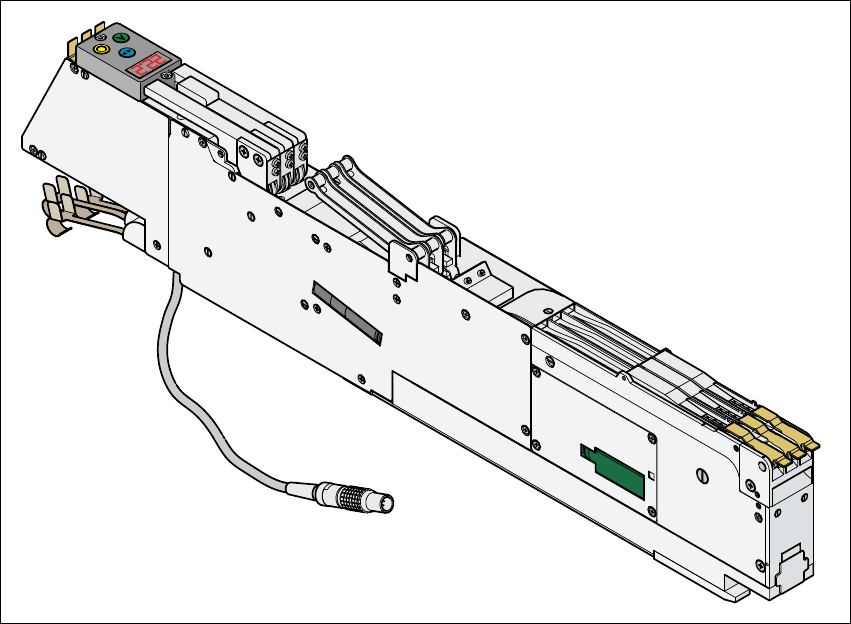

Abb. 6.2 - 1 8 mm S II - Förderer
6
Artikelnummer 00141096-xx
Breite 30,6mm
Spuren pro Förderer 2
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Transporthub (einstellbar) 2mm / 4mm
Betriebsanleitung SIPLACE CF 6 BE-Handling
Softwareversion SR.101.xx Ausgabe 06/2003 DE 6.2 Technische Daten der Förderer
141
6.2.2 3 x 8mm S - Förderer

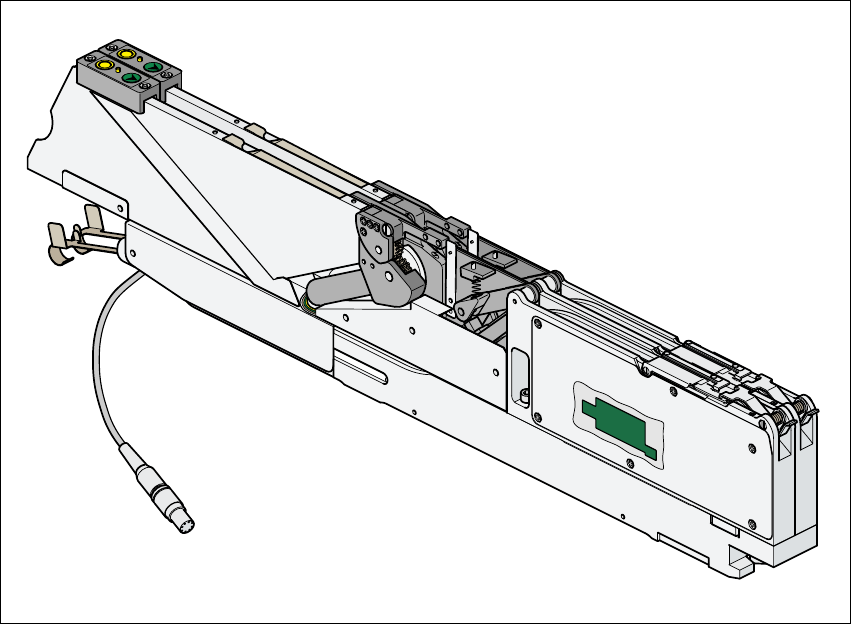

Abb. 6.2 - 2 3 x 8mm S - Förderer
6
Artikelnummer 00141098-xx
Breite 30,6 mm
Spuren pro Förderer 3
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Transporthub (einstellbar) 2mm / 4mm
6 BE-Handling Betriebsanleitung SIPLACE CF
6.2 Technische Daten der Förderer Softwareversion SR.101.xx Ausgabe 06/2003 DE
142
6.2.3 3 x 8 mm S - Förderer für 0201/0402-Bauelemente
Abb. 6.2 - 3 3x8mm S-Förderer für 0201/0402-Bauelemente
6
Artikelnummer 00141099-xx
Breite 30,6 mm
Bauelementespektrum 0201, 0402
Spuren pro Förderer 3
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 - 15.000 Stück
Transporthub (einstellbar) 2mm / 4mm
