6.3 Förderer rüsten
6.3.1 BE-Tisch und Förderer für das Rüsten vorbereiten
Æ Wählen Sie den Stellbereich für den zu verwendenden Förderer (siehe Rüttler-Konfiguration).
Æ Fahren Sie den Bestückkopf in die Warteposition und betätigen Sie den NOT-HALT-Taster.
Æ Öffnen Sie die Schutzhauben.
Æ Reinigen Sie die Stellfläche der Förderer und die Stellfläche für die Förderer auf dem BE-Tisch.
VERLETZUNGSGEFAHR
Vermeiden Sie es, Bauelemente von der Magnetschiene der BE-Tische mit den Fingern zu
entfernen. Sie verletzen sich möglicherweise durch feinste Metallsplitter. 6
Æ Entfernen Sie lose Bauelemente mit Hilfe eines Pinsels mit kurzen Borsten.
Æ Gehen Sie vorsichtig mit den Förderern um, wenn Sie diese auf dem BE-Tisch einsetzen oder
von dort entfernen. Schlagen Sie nicht mit der Aufsetzfläche der Förderer gegen die Kanten
des BE-Tisches.
Æ Stellen Sie den Förderer auf die zuvor ausgewählte Spur des BE-Tisches (siehe Rüttler-Kon-
figuration).
6.3.2 Förderer einsetzen
Æ Setzen Sie den Förderer so ein, dass die Rückseite des Förderers durch die Kugelzentrierung,
die Frontseite durch den entsprechenden Zentrierstift auf dem Bauelementetisch fixiert wird.
Dabei ist es wichtig, dass die Förderer gemäß ihrer Breite richtig auf dem Bauelementetisch
platziert werden.
Æ Kontrollieren Sie, ob der Förderer sicher auf dem Bauelementetisch aufliegt.
Æ Schließen Sie den Stecker des Förderers an die Buchse an, die sich unter dem Stellplatz be-
findet.
HINWEIS 6
Achten Sie darauf, dass Sie zum Anschluss des Förderers unbedingt die zum Stellplatz ge-
hörende Buchse verwenden, da die Förderer den Steuerimpuls über diese Buchse erhalten.
Möglicherweise arbeitet der Förderer nicht richtig, wenn er nicht an der richtigen Buchse an-
geschlossen wird. 6
6 BE-Handling Betriebsanleitung SIPLACE CF
6.3 Förderer rüsten Softwareversion SR.101.xx Ausgabe 06/2003 DE
154
Æ Schließen Sie die Schutzhauben, entriegeln Sie den NOT-HALT-Taster und schalten Sie die
Steuerung wieder ein.
Æ Führen Sie gegebenenfalls eine Nachfüllkontrolle durch.
Æ Setzen Sie die Bestückung fort.

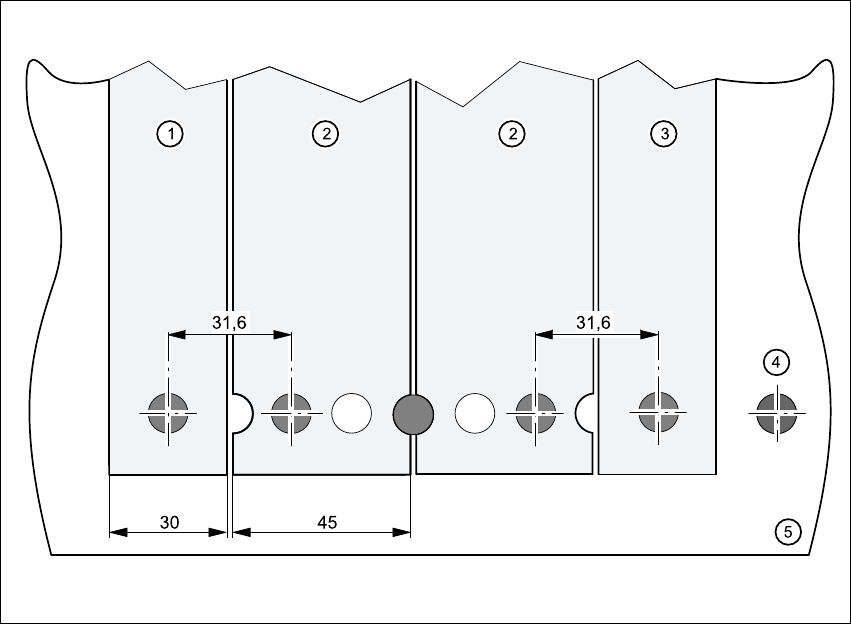

Abb. 6.3 - 1 Einsetzen von Förderern einer Breite von 30 bzw. 45 mm auf dem BE-Tisch
6
(1) Förderer, 30 mm breit
(2) Förderer, 45 mm breit
(3) Förderer, 30 mm breit
(4) Kugelzentrierung
(5) BE-Tisch
Betriebsanleitung SIPLACE CF 6 BE-Handling
Softwareversion SR.101.xx Ausgabe 06/2003 DE 6.4 BE-Wagen
155
6.4 BE-Wagen
6.4.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Förderer, der Kommunikationseinheit, dem Gurtcontainer und dem Abfallbehälter. Das An- und
Abdocken des BE-Wagens ist in Abschnitt 5.9 ab Seite 130 beschrieben.

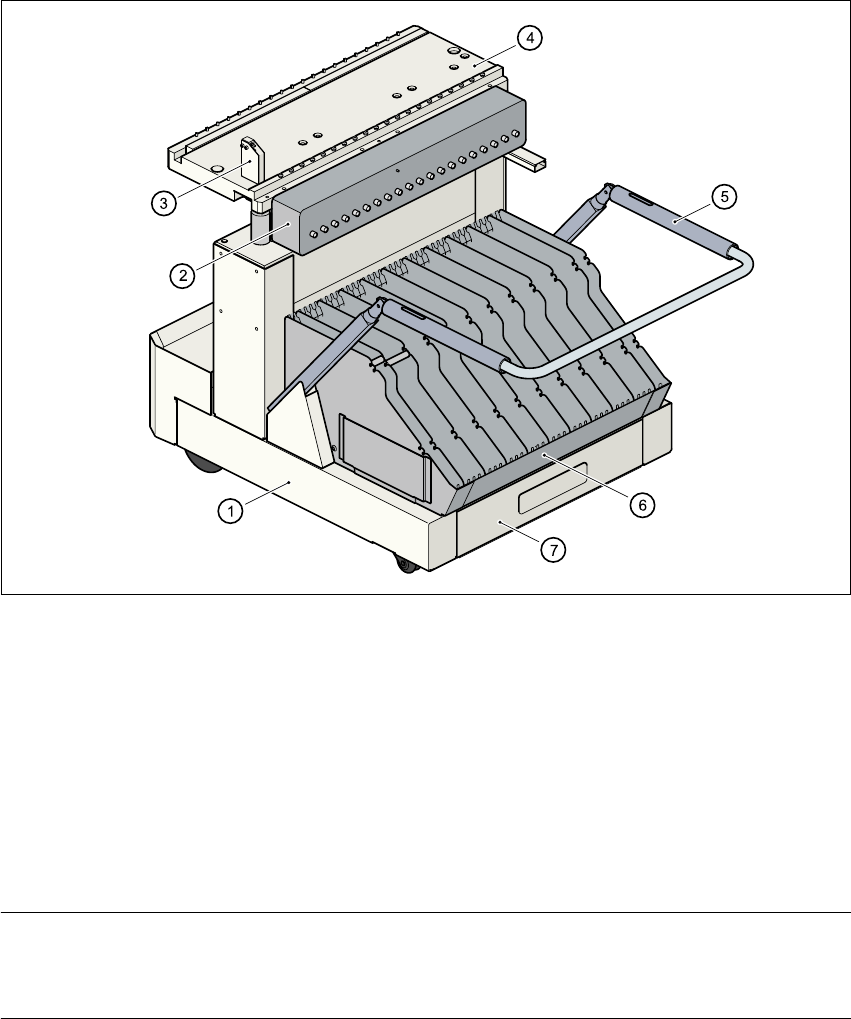

Abb. 6.4 - 1 BE-Wagen
(1) BE-Wagen
(2) Kommunikationseinheit
(3) Taster zum Anheben des BE-Tisches
(4) BE-Tisch
(5) Bügel zum Arretieren und Absenken des BE-Tisches
(6) Gurtcontainer
(7) Gurtabfallbehälter
HINWEIS ZUR BETRIEBSSICHERHEIT 6
Zum Betrieb des Automaten müssen alle BE-Wagen am Automaten angedockt sein. Der Automat
bleibt sonst im NOT-HALT-Zustand. Der Bestückprozess ist unterbrochen. 6
