Betriebsanleitung SIPLACE CF 6 BE-Handling
Softwareversion SR.101.xx Ausgabe 06/2003 DE 6.4 BE-Wagen
159
6.4.4 Halterung für die mittlere Gurtrolle bei 3 x 8 mm - Förderern
Förderer vom Typ 3 x 8 mm S transportieren Bauelemente in drei Fördererspuren an die Abhol-
position. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Teilungsblechen
im Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren Spuren
angeordnet.
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1) und
– für je 2 Förderer 1 Gurtrollenhalter (Pos. 2)
Die Adapterplatte ist mit vier Zylinderschrauben am BE-Wagen befestigt, die Gurtrollenhalter
werden in die quadratischen Öffnungen der Adapterplatte gesteckt.
Abb. 6.4 - 5 Halterung für die mittlere Gurtrolle bei 3 x 8 mm-Förderern
6
(1) Adapterplatte
(2) Gurtrollenhalter
6 BE-Handling Betriebsanleitung SIPLACE CF
6.5 Leergurtschneideinrichtung Softwareversion SR.101.xx Ausgabe 06/2003 DE
160
6.5 Leergurtschneideinrichtung
6.5.1 Allgemeines
Der Bestückautomat ist an den Stellplätzen der beiden BE-Wagen jeweils mit einer Leergurt-
schneideinrichtung ausgerüstet. Sie dient zum Zerschneiden des Gurtabfalls. Die Schnittstücke
des Gurtes fallen in den Abfallbehälter im BE-Wagen.
Æ Entleeren Sie diesen Abfallbehälter täglich.
Abb. 6.5 - 1 Leergurtschneideinrichtung
6
(1) Feststehendes Schneidmesser
(2) Niederhalter
(3) Bewegliches Schneidmesser
(4) Steuerelektronik
(5) Kurzhubzylinder
Betriebsanleitung SIPLACE CF 6 BE-Handling
Softwareversion SR.101.xx Ausgabe 06/2003 DE 6.5 Leergurtschneideinrichtung
161
6.5.2 Einlegen des Gurtes in die Leergurtschneideinrichtung:

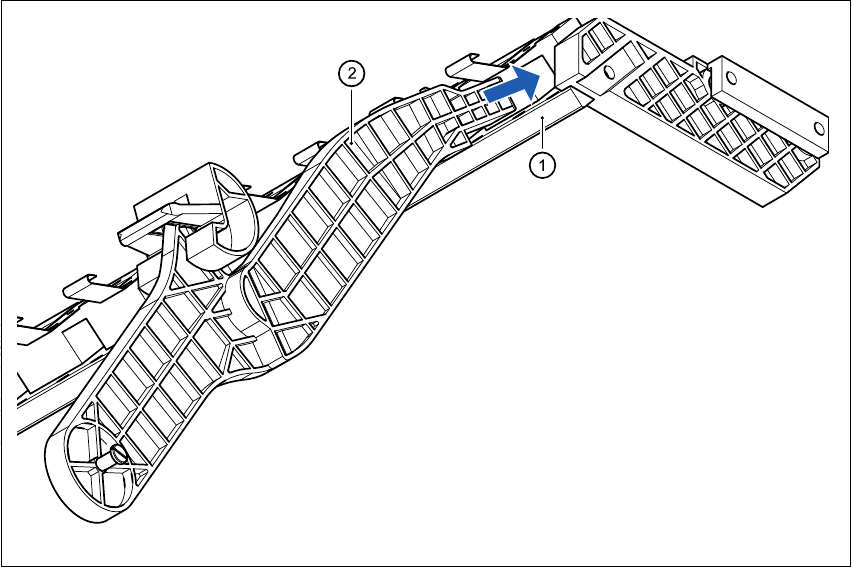

Abb. 6.5 - 2 Einlegen des Gurtes in die Leergurtschneideinrichtung
: 6
(1) Leergurtleitkanal
(2) Leergurt
(3) Zur Leergurtschneideinrichtung
