6.5 Leergurtschneideinrichtung
6.5.1 Allgemeines
Der Bestückautomat ist an den Stellplätzen der beiden BE-Wagen jeweils mit einer Leergurt-
schneideinrichtung ausgerüstet. Sie dient zum Zerschneiden des Gurtabfalls. Die Schnittstücke
des Gurtes fallen in den Abfallbehälter im BE-Wagen.
Æ Entleeren Sie diesen Abfallbehälter täglich.

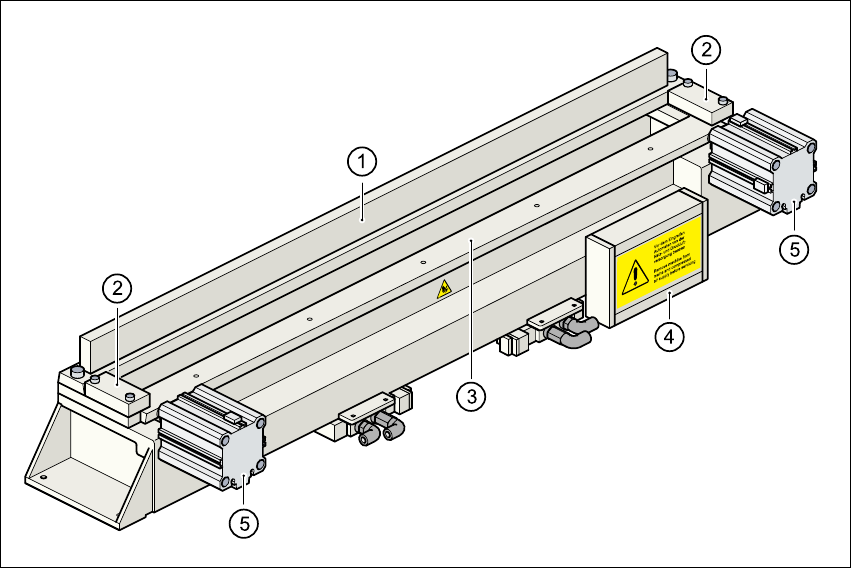

Abb. 6.5 - 1 Leergurtschneideinrichtung
6
(1) Feststehendes Schneidmesser
(2) Niederhalter
(3) Bewegliches Schneidmesser
(4) Steuerelektronik
(5) Kurzhubzylinder
Betriebsanleitung SIPLACE CF 6 BE-Handling
Softwareversion SR.101.xx Ausgabe 06/2003 DE 6.5 Leergurtschneideinrichtung
161
6.5.2 Einlegen des Gurtes in die Leergurtschneideinrichtung:

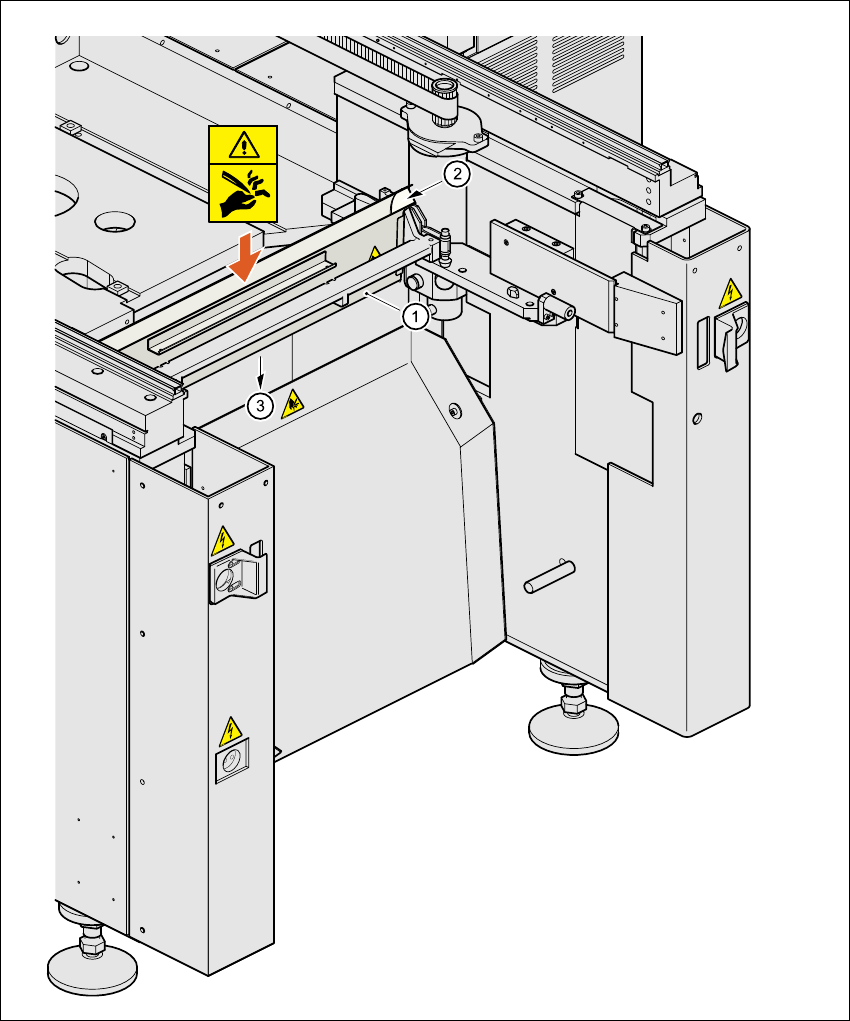

Abb. 6.5 - 2 Einlegen des Gurtes in die Leergurtschneideinrichtung
: 6
(1) Leergurtleitkanal
(2) Leergurt
(3) Zur Leergurtschneideinrichtung
6 BE-Handling Betriebsanleitung SIPLACE CF
6.5 Leergurtschneideinrichtung Softwareversion SR.101.xx Ausgabe 06/2003 DE
162
HINWEIS 6
Verwenden Sie an den Bestückautomaten nur die für diesen Automaten vorgesehenen Gurtför-
derer. Vor den Förderern befindet sich der Leergurtleitkanal, in dem die Leergurte abgeführt wer-
den. 6
Æ Legen Sie den Gurt in den Förderer ein.
Æ Führen Sie den Leergurt, wie in Abb. 6.5 - 2Abb. 6.5 - 2 dargestellt, in den Leergurtleitkanal
der Schneideinrichtung ein.
Vor den Förderern befinden sich die Leergurtleitkanäle. Sie sitzen unmittelbar über den Leergurt-
schneideinrichtungen.
Über den Leergurtleitkanal wird der Gurt automatisch in die darunterliegende Leergurtschneid-
einrichtung geführt. Dort wird der Gurt von dem pneumatisch betätigten Schneidmesser zerklei-
nert. Der Gurtabfall gelangt über die Gurtabfallrutsche in den Auffangbehälter des BE-Wagens.

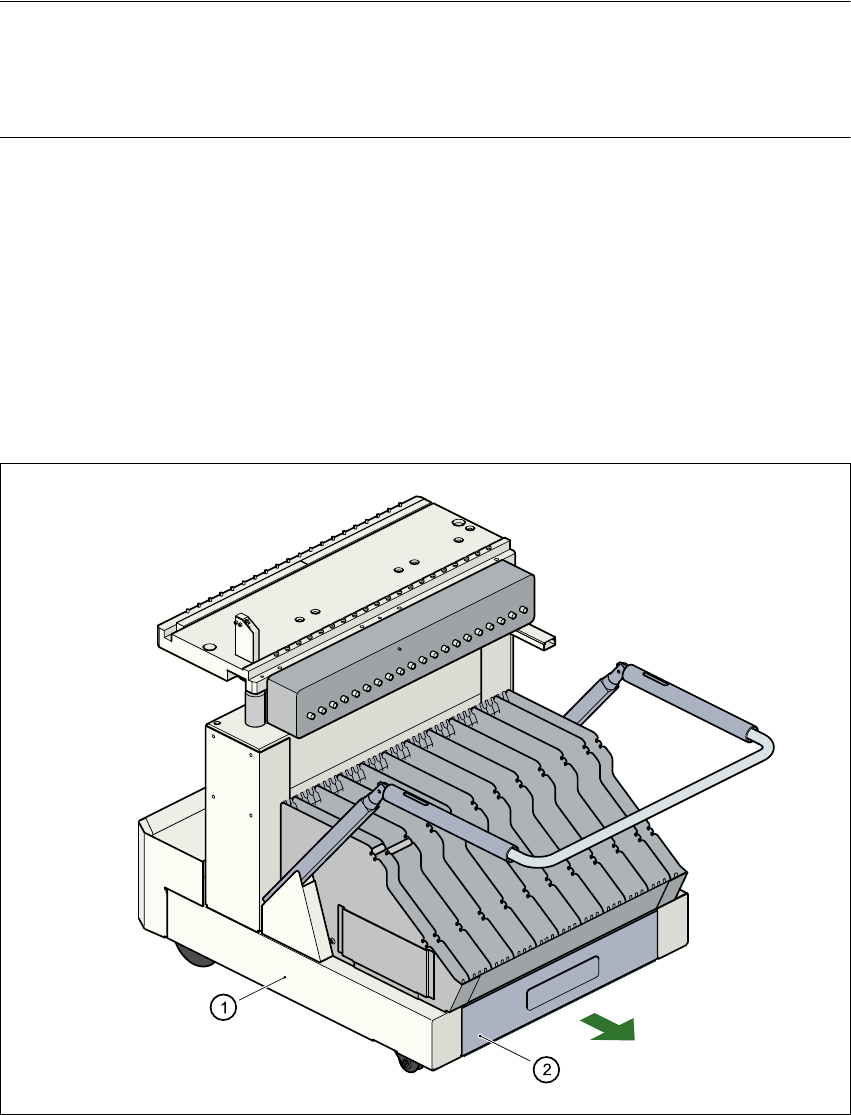

Abb. 6.5 - 3 Gurtabfallbehälter im BE-Wagen, herausziehbar
6
(1) BE-Wagen
(2) Gurtabfallbehälter, herausziehbar
