Betriebsanleitung SIPLACE CF 7 Stationserweiterungen
Softwareversion SR.101.xx Ausgabe 06/2003 DE 7.1 Pipettenwechsler für den Pick&Place-Kopf
175
7 Stationserweiterungen
7.1 Pipettenwechsler für den Pick&Place-Kopf
7.1.1 Übersicht
Abb. 7.1 - 1 Einbauort des Pipettenwechslers für den Pick&Place-Kopf
(1) Magazin für 5 Pipetten
(2) Abwurfbehälter
(3) Trägerplatte
7 Stationserweiterungen Betriebsanleitung SIPLACE CF
7.1 Pipettenwechsler für den Pick&Place-Kopf Softwareversion SR.101.xx Ausgabe 06/2003 DE
176
Der Automat ist standardmäßig mit einem Pipettenwechsler für den Pick&Place-Kopf ausgerüs-
tet. Zum Lieferumfang gehört ein Pipettenmagazin für fünf Pipetten, beispielsweise vier Stan-
dardpipetten aus der 4xx-Pipettenserie und eine Spezialpipette. Auf Wunsch lassen sich drei
zusätzliche Pipettenmagazine nachrüsten, so dass maximal 20 Pipetten zur Verfügung stehen.
Die Pipettenmagazine (siehe Pos. 4 in Abb. 7.1 - 2) werden mit jeweils zwei Zylinderstiften zen-
triert und mit einer Senkschraube auf der Trägerplatte (siehe Pos. 6 in Abb. 7.1 - 2) befestigt. Der
Pipettenwechsel erfolgt automatisch während des Bestückprozesses.
7.1.2 Technische Daten
7
Pipettenwechsler für den Pick&Place-Kopf
Pipettentypen alle Pipetten der Pipettenreihe 4xx, Spezialpipette (optional)
Kapazität 1 bis 4 Magazine à 5 Pipetten, beliebig konfigurierbar
Pipettenwechselzeit ca. 2 sec. pro Pipette
Betriebsanleitung SIPLACE CF 7 Stationserweiterungen
Softwareversion SR.101.xx Ausgabe 06/2003 DE 7.1 Pipettenwechsler für den Pick&Place-Kopf
177
7.1.3 Funktionsbeschreibung

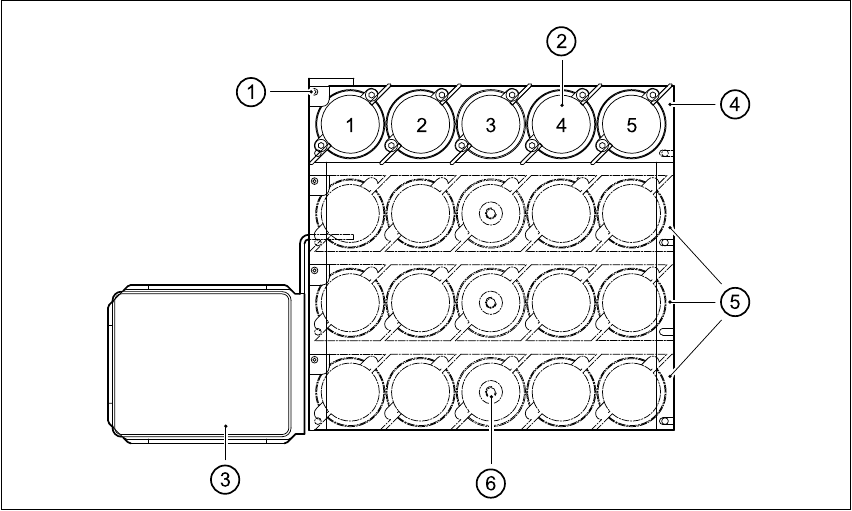

Abb. 7.1 - 2 Übersicht Pipettenwechsler
(1) Positionsmarke
(2) Pipettengarage
(3) Abwurfbehälter
(4) Magazin 1 (Standard)
(5) Magazin 2 bis 4 (optional)
(6) Senkschraube
7
– Auf den einzelnen Magazinen befindet sich jeweils eine Positionsmarke (Pos. 1 in Abb. 7.1 -
2) zur Lageerkennung.
– Die einzelnen Stellplätze der Magazine sind von 1 bis 4 durchnummeriert.
– Die einzelnen Pipettengaragen sind in den einzelnen Magazinen von 1 bis 5 durchnummeriert.
– Die Lagefixierung der Pipetten in den Garagen erfolgt durch federnde Haken. Je nach Dreh-
richtung der Pick&Place-Kopfachse, werden die Pipetten entweder geklemmt oder freigege-
ben.
