2.2.6 Warnschild "Quetschgefahr" am BE-Wagen
2
Warnschild "Quetschgefahr" (Anzahl pro BE-Wagen: 2)
2

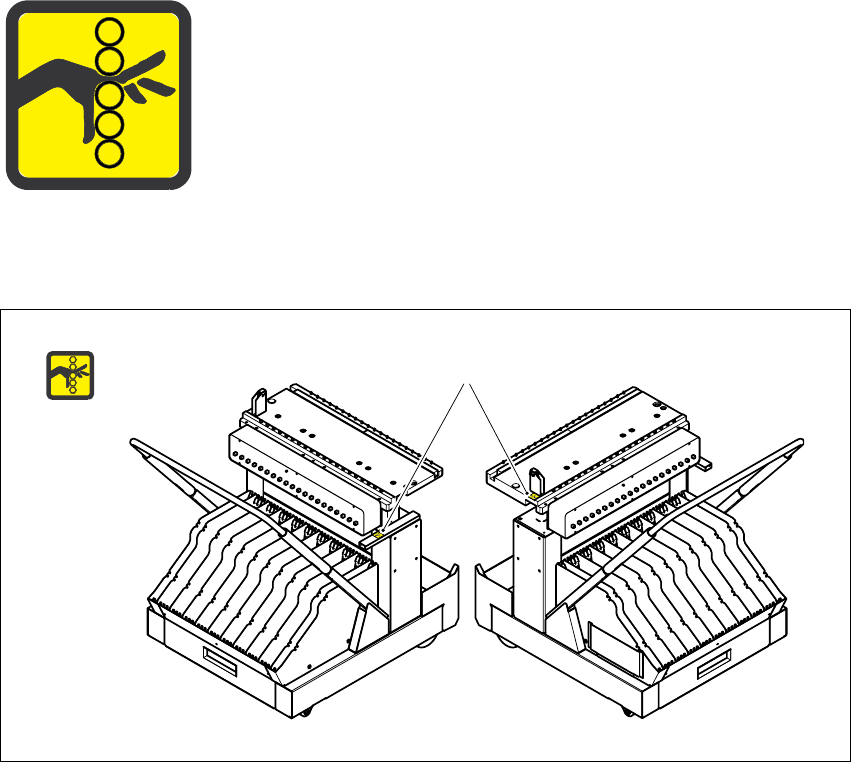

Abb. 2.2 - 11 Warnschild Quetschgefahr am BE-Wagen
2
Warnschild Quetschgefahr, Artikel-Nr. 00343357-01
2
2
2
WARNUNG QUETSCHGEFAHR!
Bringen Sie beim Absenken des BE-Tisches
die Hand nicht in den Gefahrenbereich
QUETSCHGEFAHR
Betriebsanleitung SIPLACE CF 2 Betriebssicherheit
Softwareversion SR.101.xx Ausgabe 06/2003 DE 2.2 Warnschilder
37
2.2.7 Warnschilder am Wafflepack-Wechsler
2

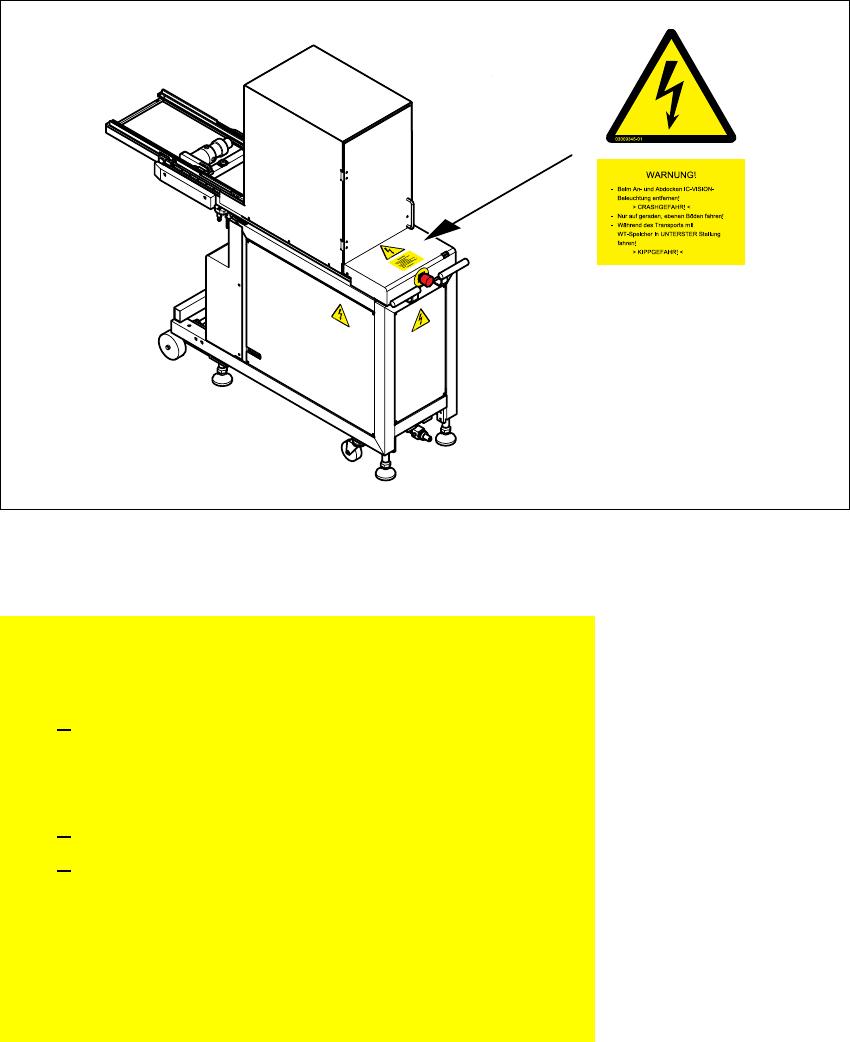

Abb. 2.2 - 12 Warnschilder am Wafflepack-Wechsler
2
Warnschild WPW 80F, Artikel-Nr. 00321262-02 (Anzahl pro WPW: 1)
WARNUNG!
Beim An- und Abdocken IC-VISION-
Beleuchtung entfernen!
> CRASHGEFAHR! <
Nur auf geraden, ebenen Böden fahren!
Während des Transports mit
WT-Speicher in UNTERSTER Stellung
fahren!
> KIPPGEFAHR! <
2 Betriebssicherheit Betriebsanleitung SIPLACE CF
2.3 Laserklassifizierung Softwareversion SR.101.xx Ausgabe 06/2003 DE
38
2
Warnschild (Anzahl pro WPW: 4)
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
2
2
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen!
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2
Alle eingebauten Kamerasysteme und die betriebsbereite Gesamt-
maschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
BE-Kamera 24 x 24 am 6-Segment Collect&Place Kopf
IC-Kamera für den Pick&Place Kopf
