Betriebsanleitung SIPLACE CF 2 Betriebssicherheit Softwareversion SR.101.xx Ausgabe 06/2003 DE 2. 7 Sperren der Druckl uftzufuhr und Druc kabbau 57 Der Betrie bsdruck d er Druc kluft ist auf 0,52 M Pa (5, 2 bar) f est ei…
2 Betriebssicherheit Betriebsanleitung SIPLACE CF
2.7 Sperren der Druckluftzufuhr und Druckabbau Softwareversion SR.101.xx Ausgabe 06/2003 DE
56
2.7 Sperren der Druckluftzufuhr und Druckabbau
2
Abb. 2.7 - 1 Drucklufteinheit am Automaten
2
(1) Hebel des Absperrhahns in Stellung ’ZU’
(2) Betriebsdruckmanometer
(3) Magnetventil zum Entlüften der Gurtschneidgeräte bei NOT-HALT
(4) Manometer für Betriebsdruck des Stoppers
(5) Druckluftversorgung, Portal 2
(6) Druckluftversorgung, Portal 1
(7) Lage der Drucklufteinheit
WARNUNG Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. 2
VORSICHT 2
Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal
30 Minuten unterbrechen. Brauchen Sie für die Instandhaltungs- bzw. Servicearbeiten am Pneu-
matiksystem länger, so müssen Sie den Automaten am Hauptschalter ausschalten und ihn von
der Druckluftversorgung trennen. 2
Betriebsanleitung SIPLACE CF 2 Betriebssicherheit
Softwareversion SR.101.xx Ausgabe 06/2003 DE 2.7 Sperren der Druckluftzufuhr und Druckabbau
57
Der Betriebsdruck der Druckluft ist auf 0,52 MPa (5,2 bar) fest eingestellt. Er darf zwischen den
Werten 0,5 MPa (5,0 bar) und 0,53 MPa (5,3 bar) schwanken. Die Lage der Drucklufteinheit zeigt
Pos. 5 in Abb. 2.7 - 1. Sie können die Druckluftzufuhr zum Automaten mit dem Absperrhahn
(Pos. 1 in Abb. 2.7 - 1) unterbrechen.
– Nehmen Sie dazu die Abdeckplatte ab.
– Drehen Sie den Hebel des Absperrhahns (Pos. 1 in Abb. 2.7 - 1) von der vertikalen in die ho-
rizontale Stellung.
– Beobachten Sie das Betriebsdruckmanometer (Pos. 2 Abb. 2.7 - 1) und das Manometer für die
Druckluftversorgung des Stoppers (Pos. 4 in Abb. 2.7 - 1). Bei eingeschaltetem Automaten
baut sich der Druck innerhalb 1 min. auf 0 MPa (0 bar) ab.
2 Betriebssicherheit Betriebsanleitung SIPLACE CF
2.8 Energiezustand des Automaten nach Ausschalten des Hauptschalters Softwareversion SR.101.xx Ausgabe 06/2003 DE
58
2.8 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
WARNUNG 2
Die Automaten der SIPLACE-Familie werden mit 3 x 400 V~ bzw. 3 x 208 V~ (U.S.A.-Version)
± 5 %, 50/60 Hz Netzspannung versorgt.Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesen Au-
tomaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachschaden
führen. Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere
EN 60204, Teil 1). Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem
Steuer- und Servoeinschub öffnen. 2

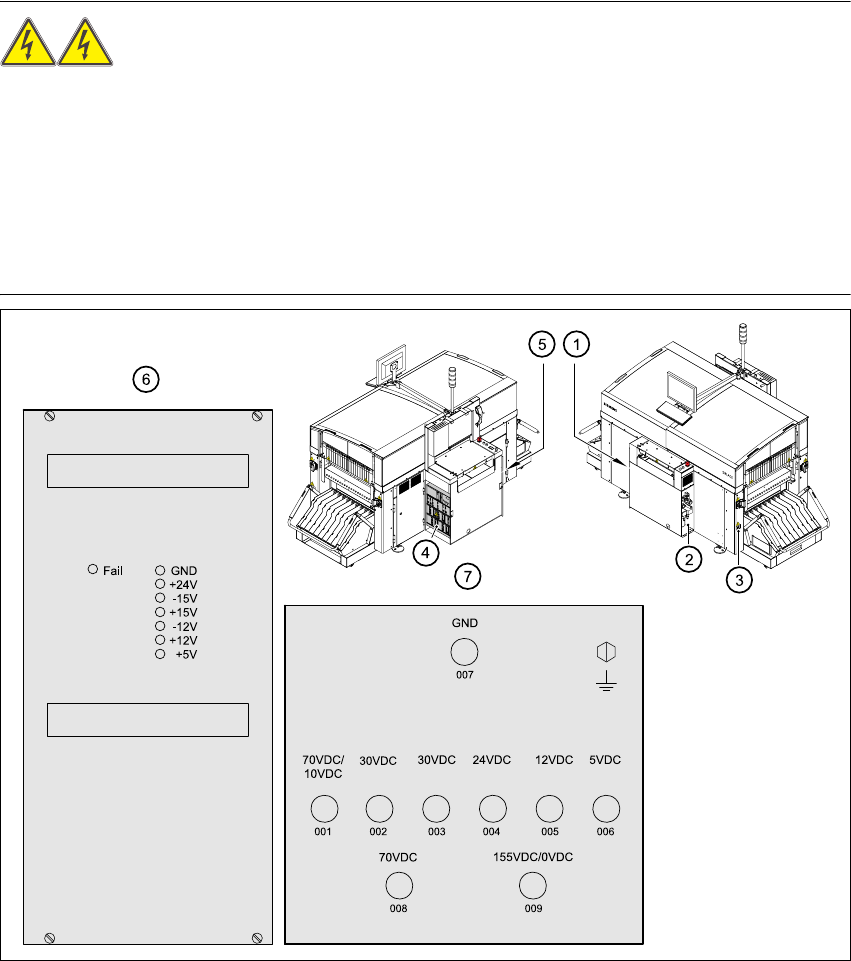

Abb. 2.8 - 1 Lage von Steuereinschub, Servoeinschub, Hauptschalter, Servicesteckdose
und Drucklufteinheit am Automaten
(1) Hauptschalter Q1 (5) Steuereinschub
(2) Drucklufteinheit (6) Netzteil im Steuereinschub
(3) Servicesteckdose (7) Messeinheit Servoeinschub
(4) Servoeinschub
ungeschaltet geschaltet
