Betriebsanleitung SIPLACE CF 3 Technische Daten Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.1 Maschinenbeschreibung 69 3 Abb. 3.1 - 2 Gesamtansicht CF mit Wafflepack-W echsler 3 (1) Waf f lepack-Wechsle r (2) S IPLACE…
3 Technische Daten Betriebsanleitung SIPLACE CF
3.1 Maschinenbeschreibung Softwareversion SR.101.xx Ausgabe 06/2003 DE
68
Die Bestückköpfe holen Bauelemente von stationären Förderern ab und bestücken damit die im
Leiterplattentransport geklemmten Leiterplatten.
Der mit einer Bauelemente-Kamera ausgerüstete 6-Segment-Collect&Place-Kopf verarbeitet
Bauelemente der Größen 0201 bis 18,7 mm x 18,7 mm.
Der Pick&Place-Kopf ist besonders für das Bestücken hochpoliger Finepitch-Bauelemente
geeignet. Er bestückt Bauelemente der Größen von 1,6 mm x 0,8 mm bis 55 mm x 55 mm.
Neben dem Visionmodul für die Leiterplatten-Zentrierung verfügt der Automat über BE-Visi-
onmodule für den Collect&Place-Kopf und den Pick&Place-Kopf.
Das Maschinenkonzept des Bestückautomaten
– mit seinen stationären Förderern,
– mit Leiterplatten, die während der Bestückung ruhen
– und seinen positionierbaren Bestückköpfen
hat eine Reihe entscheidender Vorteile:
– So lässt sich beispielsweise die Pipettenkonfiguration aufgrund des flexiblen 6-Segment-
Collect&Place-Kopfes in Kombination mit dem Pipettenwechsler kurzfristig und automatisch
zur Aufnahme unterschiedlicher Bauelementegrößen anpassen. Gleiches gilt auch für den
Pick&Place-Kopf. Darüber hinaus können Sie die Verfahrwege und die Bestückreihenfolge op-
timieren.
– Mit stationären Förderern lassen sich auch sehr kleine Bauelemente sicher abholen.
– Ein Verrutschen der Bauelemente auf der Leiterplatte während der Bestückung - wie dies oft
bei bewegten Leiterplatten der Fall ist - ist ausgeschlossen, da die Leiterplatte während der
Bestückung ruht.
– Darüber hinaus sorgen ausgeklügelte optische Zentriersysteme (Visionmodule) für Bauele-
mente und Leiterplatten für eine hohe Positioniergenauigkeit der Bauelemente.
– Das Nachfüllen von Bauelementen und das Anspleißen der Gurte lässt sich ohne Maschinen-
stillstandszeiten durchführen.
– Vorgerüstete BE-Wagen ermöglichen es, den Automaten ohne lange Maschinenstillstandszei-
ten umzurüsten.
Zur Bauelementebereitstellung kann ein Wafflepack-Wechsler eingesetzt werden.
Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.1 Maschinenbeschreibung
69
3

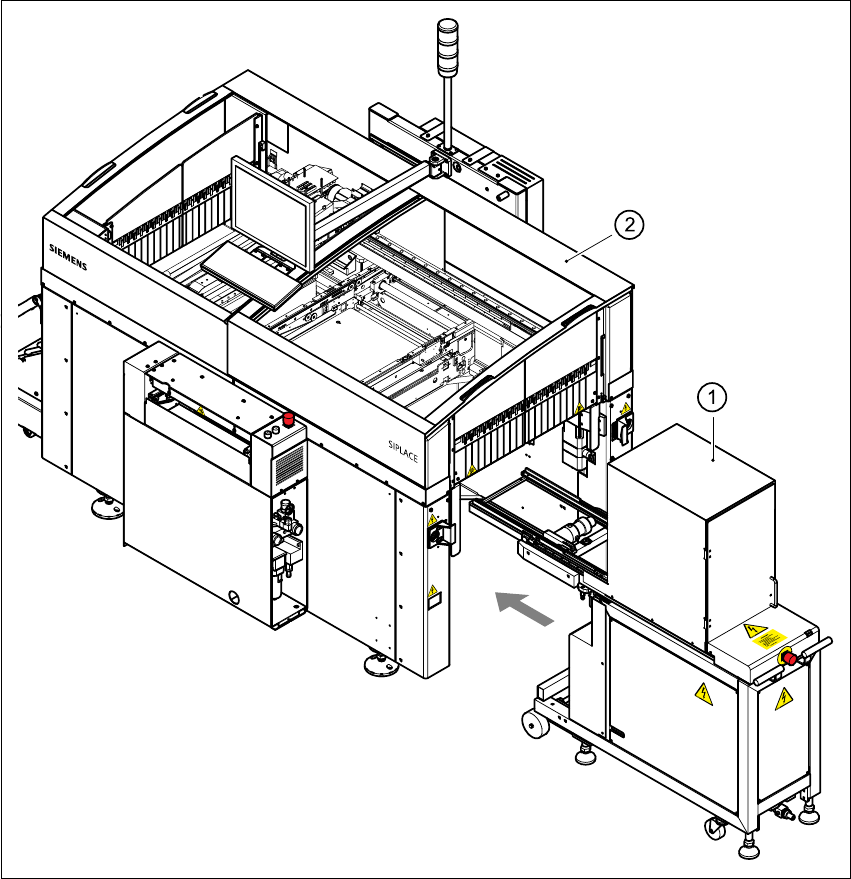

Abb. 3.1 - 2 Gesamtansicht CF mit Wafflepack-Wechsler
3
(1) Wafflepack-Wechsler
(2) SIPLACE CF
3 Technische Daten Betriebsanleitung SIPLACE CF
3.1 Maschinenbeschreibung Softwareversion SR.101.xx Ausgabe 06/2003 DE
70
3.1.1 Technische Daten - Maschinenübersicht
3
*) Die CF kann zur Bestückung von 0201-Bauelementen aufgerüstet werden. Bei Bedarf nehmen Sie bitte Rück-
sprache mit dem Werk.
Bestückprinzip Collect&Place / Pick&Place
Bauelementespektrum
*)
6-Segment-Collect&Place-Kopf
Max. Bauelemente-Höhe
Pick&Place-Kopf
Max. Bauelemente-Höhe
von 0,6mm x 0,3 mm bis 18,7 mm x 18,7 mm (0201
bis PLCC44, SO32, DRAM)
6 mm (10,7 mm auf Anfrage)
bis 55 mm x 55 mm
≤ 13,5 mm - LP-Dicke - LP-Durchbiegung
(
≤ 20 mm - LP-Dicke - LP-Durchbiegung auf Anfrage)
Maximale Bestückleistung (Benchmark)
6-Segment-Collect&Place-Kopf
Pick&Place-Kopf
9.000 BE/h
1.800 BE/h
6-Segment-Collect&Place-Kopf
Winkelgenauigkeit
Bestückgenauigkeit
± 0,7°/ 4 σ
± 90µm / 4 σ
Pick&Place-Kopf
Winkelgenauigkeit
Bestückgenauigkeit
± 0,07°/ 4 σ
± 50µm / 4 σ
Leiterplattenformat
(Länge x Breite) 50 mm x 50 mm bis 508 mm x 460 mm
(2" x 2" bis 20" x 18")
Überlange LP bis 610 mm (24") (auf Anfrage)
Leiterplattendicke 0,5 mm bis 4,5 mm
Leiterplattenwechselzeit 2,5 sec
Bereitstellungskapazität 118 Spuren à 8 mm
Bauelemente-Bereitstellung
Förderertypen
BE-Wagen, Wafflepack-Wechsler
Gurte, Stangenmagazine, Bulkcases, Manuelles Tray
(siehe Kapitel 6)
Betriebssystem Microsoft Windows XP / RMOS
Verknüpfung Inline oder Stand alone
Platzbedarf 4 m² / Modul
