3.5 Abmessungen und Gewicht des Automaten
3.5.1 Abmessungen des Automaten
3

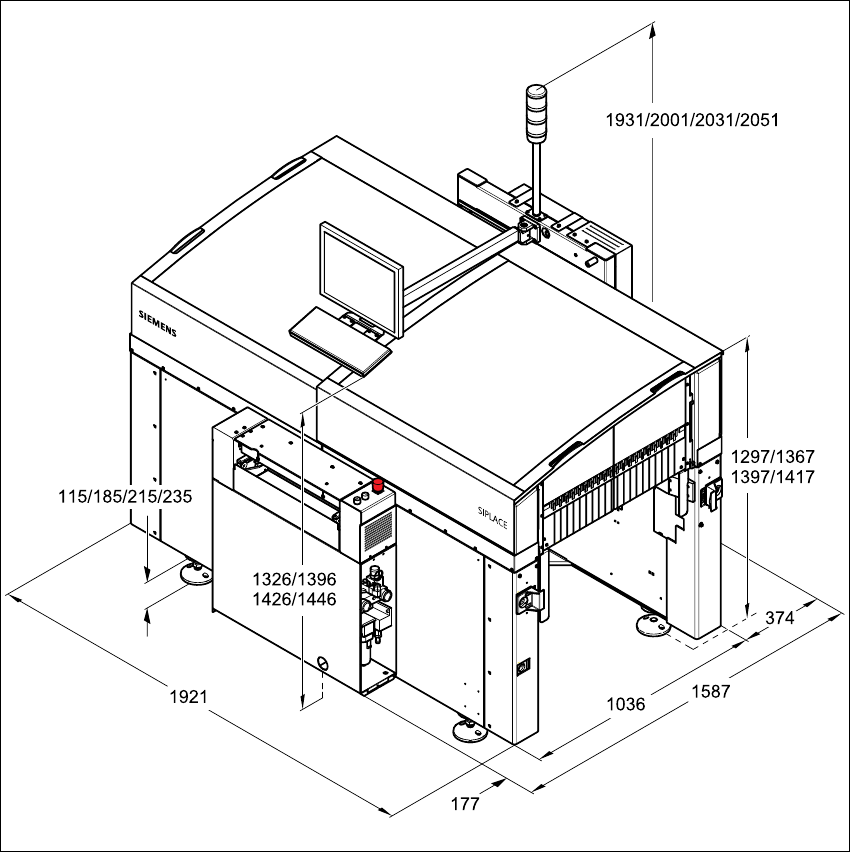

Abb. 3.5 - 1 Abmessungen des Automaten in Millimeter
3 Technische Daten Betriebsanleitung SIPLACE CF
3.5 Abmessungen und Gewicht des Automaten Softwareversion SR.101.xx Ausgabe 06/2003 DE
76
3.5.2 Schwerpunkt des Automaten
3
Abb. 3.5 - 2 Schwerpunkt des Automaten
3
X-Koordinate - 80 mm
Y-Koordinate 0 mm
Z-Koordinate 350 mm Höhe
T Leiterplattentransportrichtung
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
830 mm.
Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.5 Abmessungen und Gewicht des Automaten
77
3.5.3 Abmessungen des Automaten mit BE-Wagen
3
Abb. 3.5 - 3 Abmessungen des Automaten mit BE-Wagen in Millimeter
3.5.4 Technische Daten - Abmessungen, Gewicht des Automaten
3
Länge 1587 mm inkl. Transportbändern
Breite 1921 mm
2603 mm mit BE-Wagen
Höhe mit Warnleuchte 1931 mm Standardhöhe
2001 mm/2031 mm/2051 mm (SMEMA)
Bodenfreiheit 115 mm Standardhöhe
185 mm/215 mm/235 mm (SMEMA)
Gewicht Grundmodul 1500 kg
Gewicht voll ausgerüstet ca. 2000 kg
Zulässige Flächenbelastung Untergrund Min. 1000 kg/m²
Flächenbelastung der Montagefüße 4,42 kg/cm²
