3 Technische Daten Betriebsanleitung SIPLACE CF
3.5 Abmessungen und Gewicht des Automaten Softwareversion SR.101.xx Ausgabe 06/2003 DE
78
3.5.5 Rangierradius des BE-Wagens
3

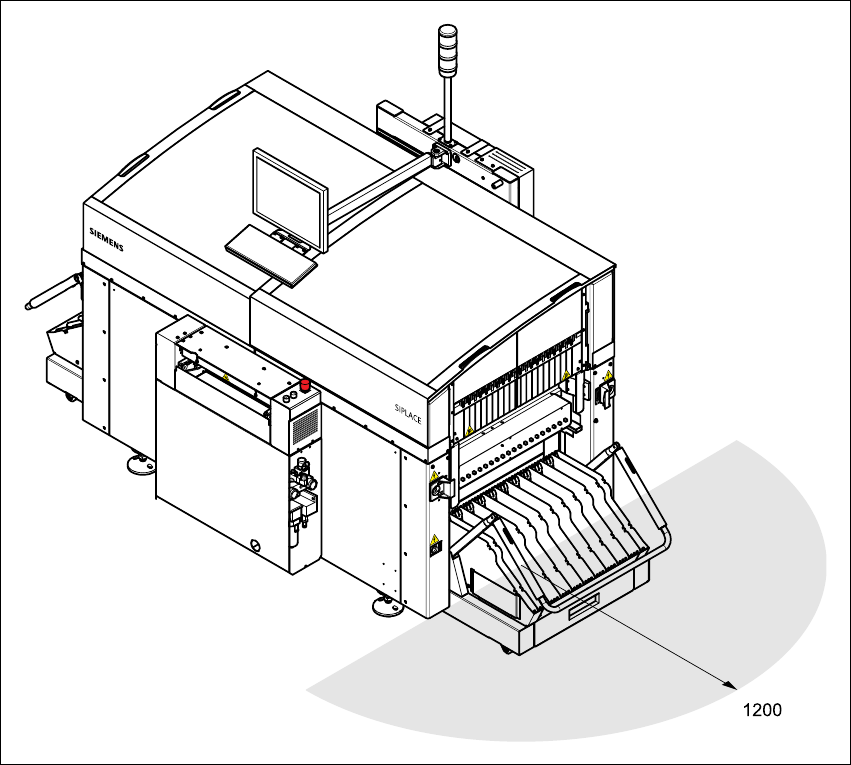

Abb. 3.5 - 4 Rangierradius des BE-Wagens in Millimeter
Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.5 Abmessungen und Gewicht des Automaten
79
3.5.6 Abmessungen des Automaten mit WPW und BE-Wagen
3

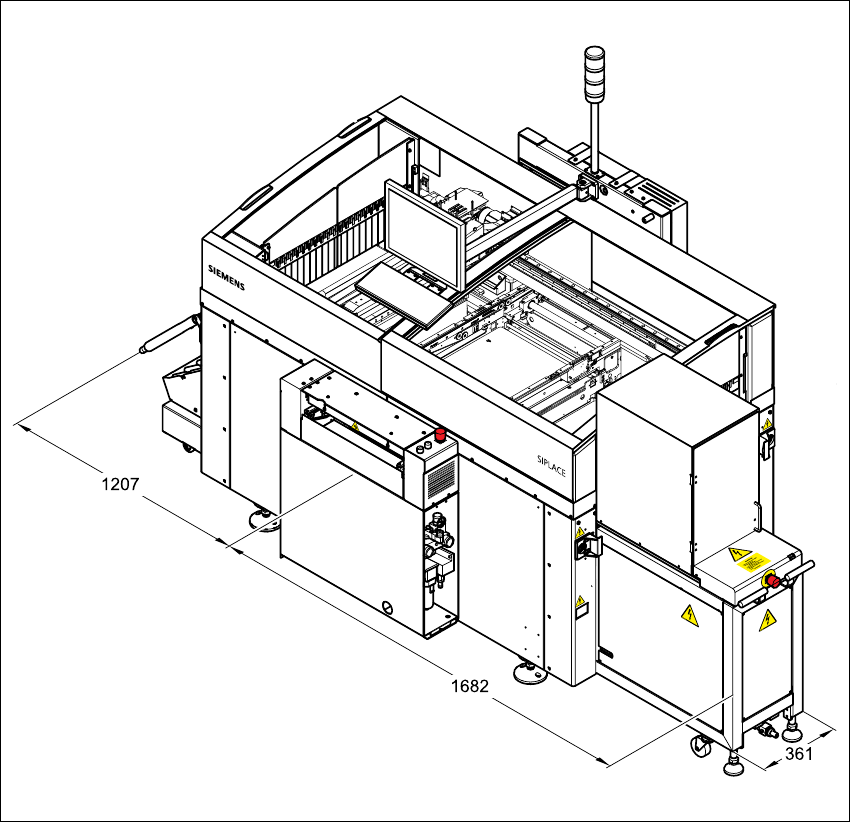

Abb. 3.5 - 5 Abmessungen des Automaten mit WPW und BE-Wagen in Millimeter
3 Technische Daten Betriebsanleitung SIPLACE CF
3.6 Bedienelemente Softwareversion SR.101.xx Ausgabe 06/2003 DE
80
3.6 Bedienelemente
3.6.1 Lage der Bedienelemente
3
Abb. 3.6 - 1 Baugruppenübersicht-Bedienelemente - Teil 1
(1) Bedienfeld, Eingabeseite
(2) NOT-HALT-Taster
(3) Starttaster (weiß)
(4) Halttaster (schwarz)
(5) Hauptschalter
(6) Tastatur mit Trackball
(7) Bildschirm
(8) Meldeleuchte
