Betriebsanleitung SIPLACE CF 3 Technische Daten Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.7 Bauelemente-Barcodeleser 85 3.7 Bauelemente-Bar codeleser 3.7. 1 Al lgeme ines Der Best ückautom at bietet d ie Mögli chkei…

3 Technische Daten Betriebsanleitung SIPLACE CF

3.6 Bedienelemente Softwareversion SR.101.xx Ausgabe 06/2003 DE

3.6.3.1 Bedienelemente an der Ein- und Ausgabeseite des Automaten

NOT-HALT-Taster, Start- und Stopptaster

An der Ein- bzw. Ausgabeseite des LP-Transport befinden sich je ein NOT-HALT-Taster, ein

Starttaster und ein Halttaster. Die Anordnung der NOT-HALT-Taster wurde so gewählt, dass

diese von jeder Stelle aus leicht und schnell erreichbar sind.

Bei Instandhaltungs-, Service- und Einrichtarbeiten ist es überdies wichtig, einen freien Blick auf

die Bestückköpfe und den Bestückbereich zu haben, um so Abläufe innerhalb der Maschine kon-

trollieren zu können. Dies gilt insbesondere für Testphasen oder wenn beispielsweise Einzel-

funktionen angestoßen wurden.

Schlüsselschalter

Der Schlüsselschalter befindet am Bedienfeld des LP-Ausgabebands. Er wird nur für Einricht-

und Servicearbeiten benötigt und ist deshalb ergonomisch in der Nähe von Start- und Stopptas-

ter angeordnet.

Hauptschalter

Der Hauptschalter ist Bestandteil der Stromversorgung und daher an der linken Seite des LP-

Eingabebands platziert. Da er ausschließlich zum Ein- und Ausschalten des Automaten benötigt

wird, ist dieser im Hinblick auf seine Bedienhäufigkeit ergonomisch angeordnet.

3.6.3.2 Bedienelemente auf der Konsole des Automaten

Bildschirm und Tastatur

Auf der Konsole sind Stationsrechner, Bildschirm und Tastatur angebracht. Sie sind so angeord-

net, dass Personen ab einer Körpergröße von 1,60 m ein ergonomisches Arbeiten möglich ist.

BE-Barcodeleser

Die beiden BE-Wagen für die Bauelementebereitstellung sind rechts und links vom Automaten

angeordnet. Aus diesem Grund wurde der BE-Barcodeleser an der LP-Ausgabeseite so ange-

ordnet, dass alle Barcode-Labels gleich gut erreichbar sind. Dies erlaubt ein ergonomisches

Arbeiten bei der Rüst- und Nachfüllkontrolle der Bauelemente.

Betriebsanleitung SIPLACE CF 3 Technische Daten

Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.7 Bauelemente-Barcodeleser

3.7 Bauelemente-Barcodeleser

3.7.1 Allgemeines

Der Bestückautomat bietet die Möglichkeit, die Spurbelegung mit Hilfe eines Barcodelesers auf

Übereinstimmung zu überprüfen und Bauelementedaten von Bauelementespulen zu lesen.

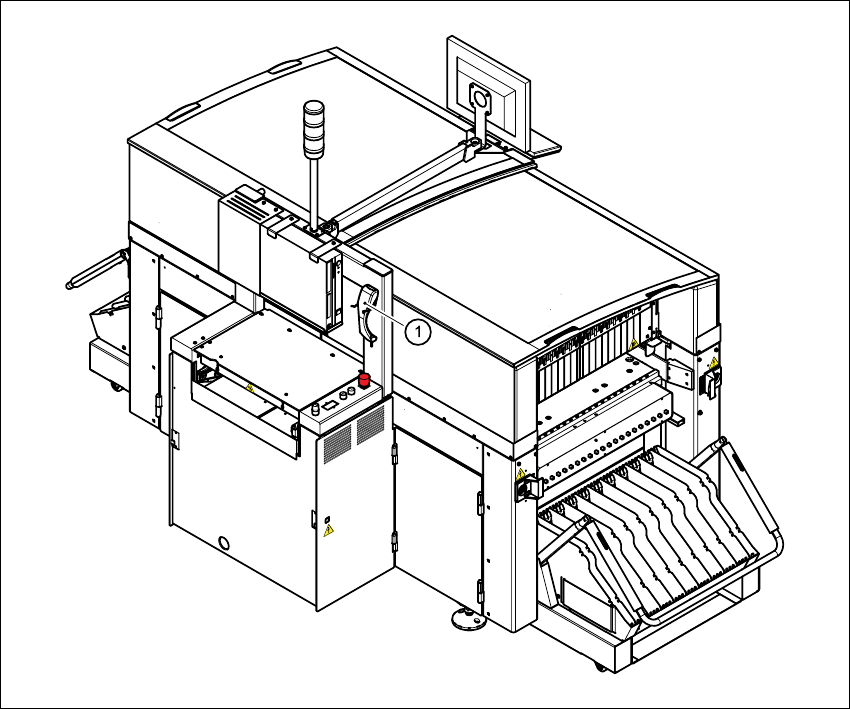

Abb. 3.7 - 1 Bauelemente-Barcodeleser

(1) BE-Barcodeleser

3 Technische Daten Betriebsanleitung SIPLACE CF

3.7 Bauelemente-Barcodeleser Softwareversion SR.101.xx Ausgabe 06/2003 DE

Spurbelegung

Für die Spurbelegung sind an den seitlichen Schutzscheiben vierstellige Barcodestreifen ange-

bracht. Die erste Stelle dient zur Identifizierung des BE-Tisches (1 oder 2), die restlichen drei

Stellen geben die Spurnummer an. An beiden Enden des Barcodestreifens sind Return-Bar-

codes angebracht. Diese Barcodestreifen sind fortlaufend in Zweierschritten (1, 3, 5, 7...) num-

meriert und gelten für jeweils 2 Spuren (Barcode 1 = Spur 1 und 2).

Bauelemente

Um zum Beispiel den Vorrat an Bauelementen mit den geforderten Mengen aus der Rüstdatei zu

vergleichen (Nachfüllkontrolle), können Daten von den Bauelementspulen gelesen werden.

Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustischen Signal quittiert.

HINWEIS 3

Die Option BE-Barcodeleser muss am SIPLACE C Pro-Rechner konfiguriert sein.

Barcodes, die mit der Ziffer 1 oder 2 beginnen und 5 Zeichen lang sind, werden als Spurbarcodes

interpretiert. Alle anderen Barcodes, die nicht mit der Ziffer 1oder 2 beginnen, werden als BE-Bar-

codes ausgewertet. 3

3.7.2 Technische Daten

Bauelemente-Barcodeleser

Anschluss Stationsrechner

Dateneingabe Barcodescanner oder Tastatur

Anzahl der Zeichen max. 40

Nicht zulässig Barcode beginnt mit Ziffer 1 oder 2 und ist weniger

als 5 Zeichen lang

Anzahl der Barcodes max. 6 pro Bauelement

Filter zum Ausblenden von Daten max. 1 pro Barcode

Voreingestellte Codearten Code 39 (Standard oder ASCII)

Code 2 aus 5 interleaved und normal

Code 128, UPC/EAN/JAN-Codes

(weitere auf Anfrage)
