Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.8 Portal
89
3.8.3 Technische Daten der X-Achse
3
3.8.4 Aufbau der Y-Achse
Die Y-Achse besteht im wesentlichen aus folgenden Hauptbaugruppen:
– Y-Drehstrom-Servomotor
– Y-Zahnriemen
– Y-Führungssystem
– Y-Achsenmesssystem
Die Y-Achse wird von einem Drehstrom-Servomotor angetrieben. Eine Anticrashschaltung
begrenzt den Verfahrweg des Portals.
3.8.5 Technische Daten der Y-Achse
3
Antrieb Drehstromservomotor/Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 620 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 646 mm
Auflösung 1,0 µm
Antrieb Drehstrom-Servomotor / Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 910 mm
Wegmesssystem Lineare Metallmaßstäbe
Maßstabslänge 970 mm
Auflösung 1,0 µm
3 Technische Daten Betriebsanleitung SIPLACE CF
3.9 Bestückköpfe Softwareversion SR.101.xx Ausgabe 06/2003 DE
90
3.9 Bestückköpfe
3.9.1 6-Segment-Collect&Place-Kopf
3.9.1.1 Aufbau
3
Abb. 3.9 - 1 Aufbau des 6-Segment-Collect&Place-Kopfes mit Standard-BE-Kamera - Teil 1
(1) Stern mit 6 Pinolen (4) Z-Achsantrieb
(2) Motor, Ventilstellantrieb "Abwurf" (5) Sternmotor
(3) BE-Kamera
Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.9 Bestückköpfe
91
3

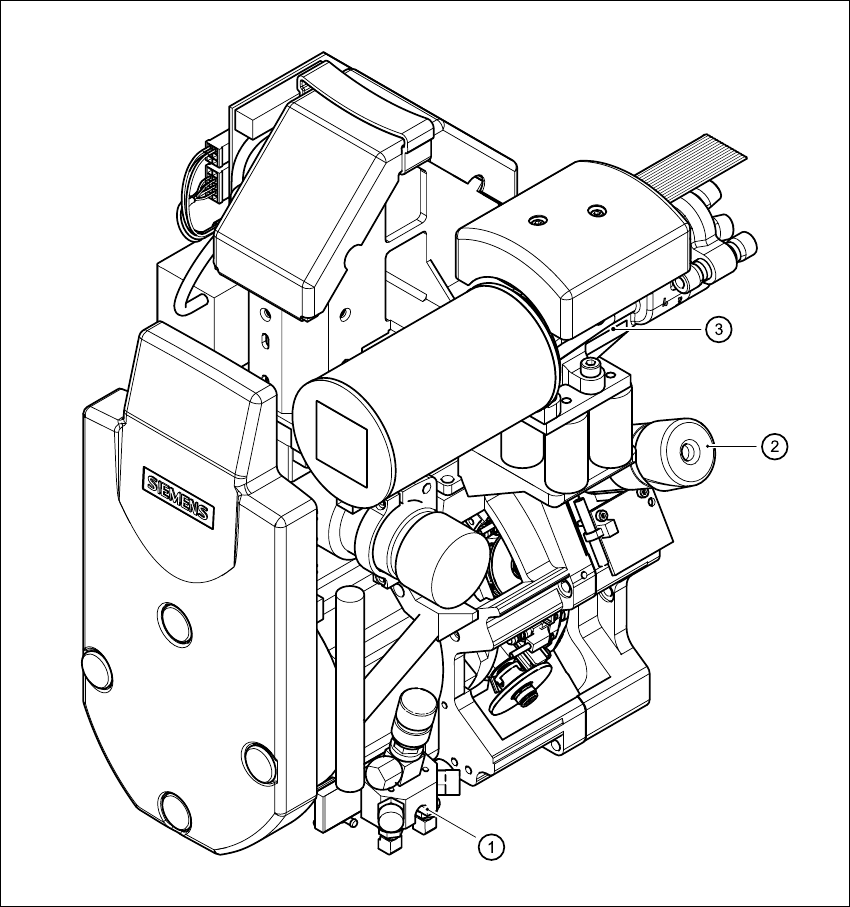

Abb. 3.9 - 2 Aufbau des 6-Segment-Collect&Place-Kopfes mit Standard-BE-Kamera - Teil 2
3
(1) Blasluftventil
(2) Drehstation
(3) Vakuumerzeuger
