Betriebsanleitung SIPLACE CF 3 Technische Daten Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.10 Visionmodule 97 3.10.3 Finepitch-Kamera für den Pick&Place-Kop f 3 Abb. 3.10 - 2 Finepitch-Kamera für den Pick&Pla…
3 Technische Daten Betriebsanleitung SIPLACE CF
3.10 Visionmodule Softwareversion SR.101.xx Ausgabe 06/2003 DE
96
3.10.2 BE-Kamera (Standard) am 6-Segment-Collect&Place-Kopf
3.10.2.1 Aufbau
3

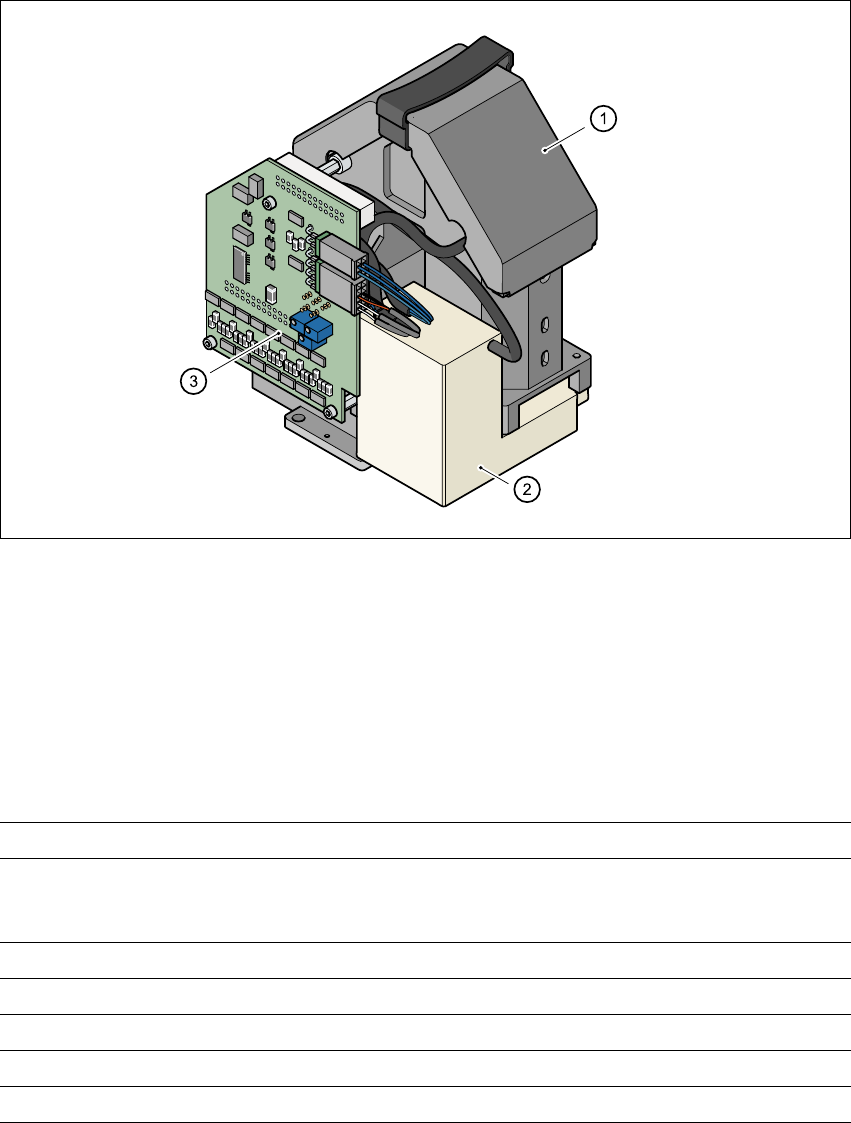

Abb. 3.10 - 1 BE-Kamera (Standard) am 6-Segment-Collect&Place-Kopf
3
(1) BE-Kamera, Optik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.10.2.2 Technische Daten
3
Max. BE-Maße 0,6 mm x 0,3 mm bis 18,7 mm x 18,7 mm
BE-Spektrum 0201 bis PLCC44
inkl. BGA, µBGA, Flip-Chip, TSOP, QFP
PLCC, SO bis SO32, DRAM
Min. Beinchenraster 0,5 mm
Min. Bumpraster 0,35 mm
Min. Ball-/Bump-Durchmesser 0,2 mm
Gesichtsfeld 24 mm x 24 mm
Beleuchtungsart Auflicht (3 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE CF 3 Technische Daten
Softwareversion SR.101.xx Ausgabe 06/2003 DE 3.10 Visionmodule
97
3.10.3 Finepitch-Kamera für den Pick&Place-Kopf
3

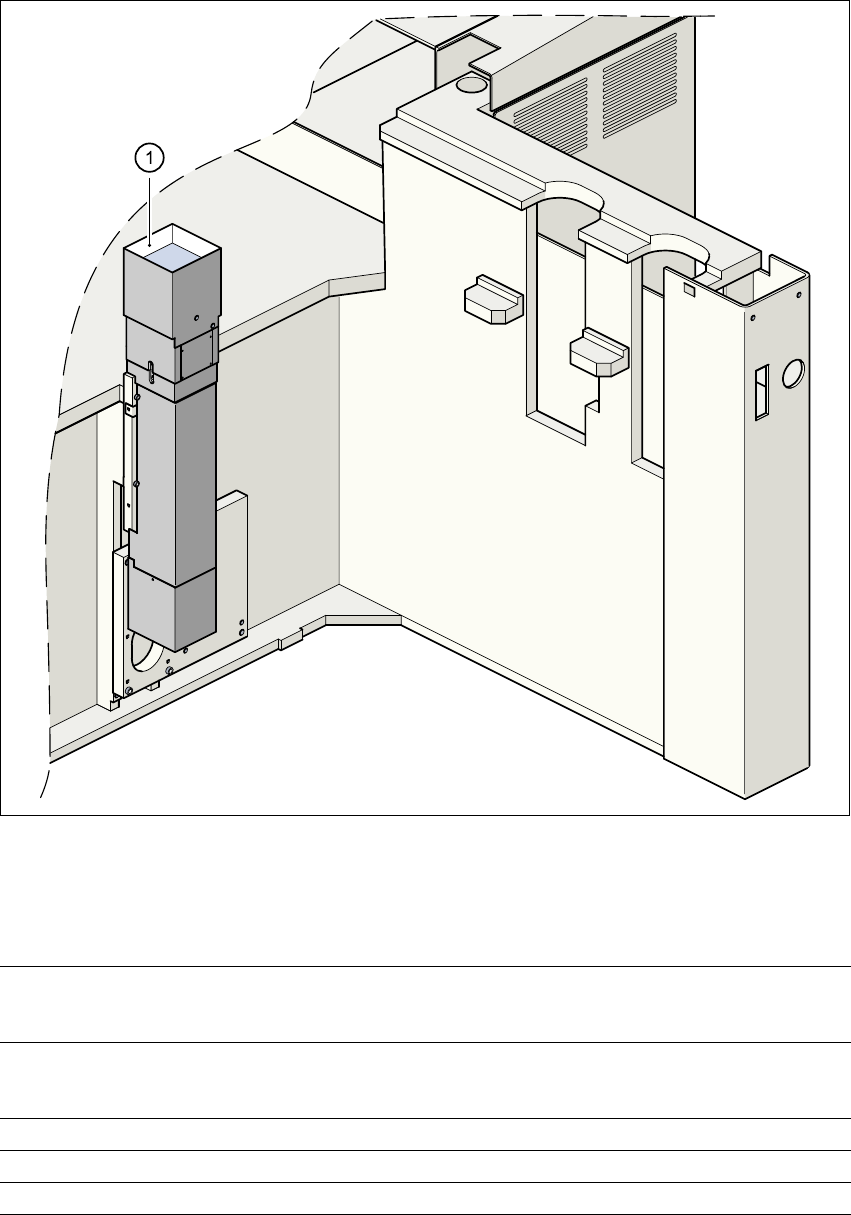

Abb. 3.10 - 2 Finepitch-Kamera für den Pick&Place-Kopf
(1) Finepitch-Kamera für den Pick&Place-Kopf
3.10.3.1 Technische Daten
3
Max. BE-Maße 32 mm x 32 mm (Einfachmessung)
55 mm x 55 mm (Mehrfachmessung)
(größere Bauelemente auf Anfrage möglich)
BE-Spektrum PLCC, LCCC, QFP, SO, BGA, Flip-Chip,
BE mit Anschlüssen bis 55 mm x 55 mm
(J-Leads und Gullwings, Balls, Bumps)
Min. Beinchenraster 0,4 mm
Gesichtsfeld 38 mm x 38 mm
Beleuchtungsart Auflicht (3 frei programmierbare Ebenen)
3 Technische Daten Betriebsanleitung SIPLACE CF
3.10 Visionmodule Softwareversion SR.101.xx Ausgabe 06/2003 DE
98
3.10.4 LP-Kamera (Standard)
3.10.4.1 Aufbau
3

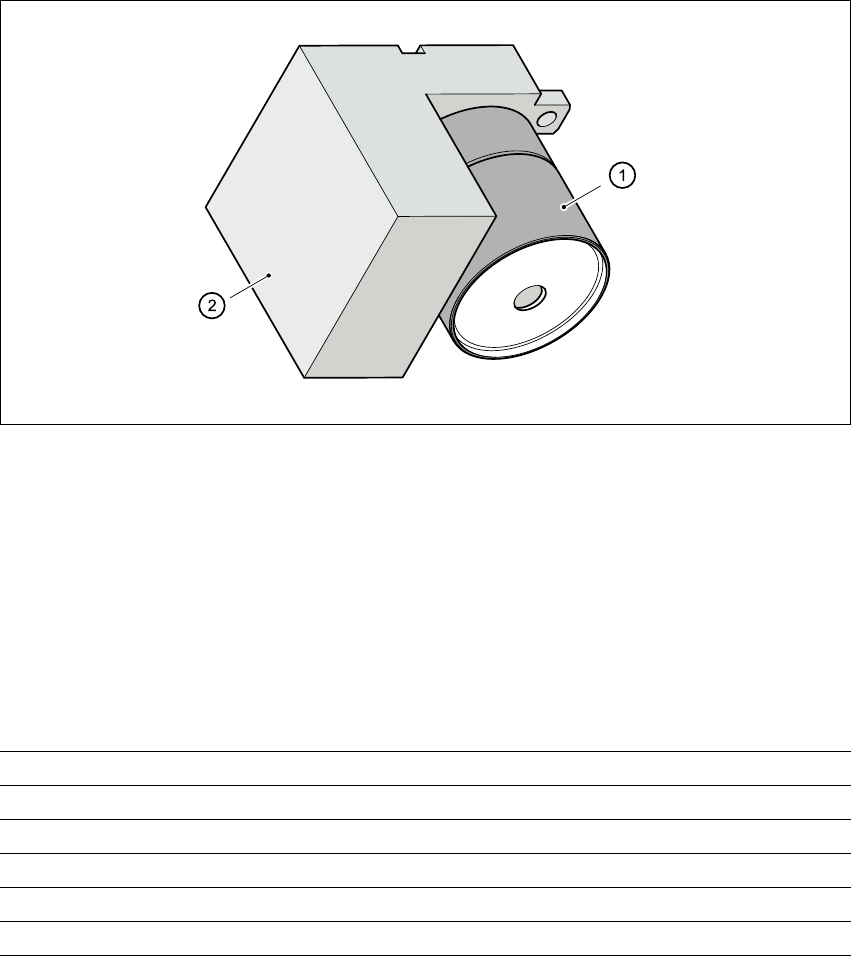

Abb. 3.10 - 3 LP-Kamera
3
(1) LP-Kamera, Optik und Beleuchtung
(2) Kameraverstärker
3.10.4.2 Technische Daten - LP-Kamera
3
Passmarken Bis zu 3 pro Bestückprogramm
Bibliotheksspeicher Bis zu 255 Passmarkentypen - Systempassmarken ≥ 249
Bildverarbeitung Geometric Alignment
Beleuchtungsart Auflicht
Erkennungszeit pro Marke/Inkpunkt 0,4 s
Gesichtsfeld 5,7 mm x 5,7 mm
