1 .4.5 1 .4.5 1 .4.5 1 .4.5 1 .4.5 拡散板上面の清掃拡散板上面の清掃拡散板上面の清掃拡散板上面の清掃拡散板上面の清掃拡散板の上面に付着しているグリスを拭き取ります。 ( 1 ) グリスを拭き取るヘッドを選択し、全てのノズルを取り外します。ノズルの取外し方法については、 “1 .4.4 吸着ノズルの取外しおよび取付け”を参照してください。 Fig. 4A68- 1 (2) * 1 * 1 …

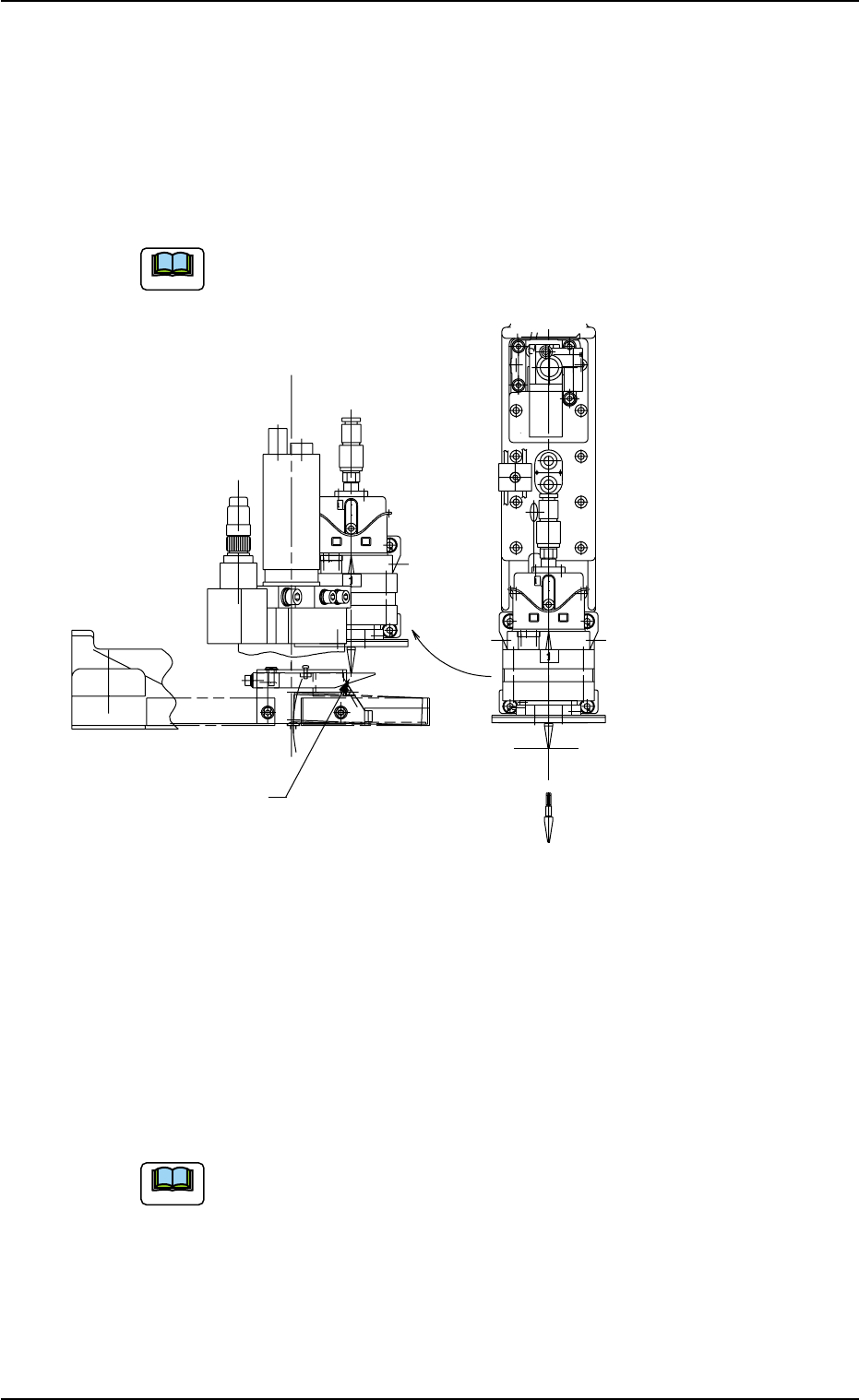

(3) 吸着ノズル取付け状態の確認

• 吸着ノズル取付けが終了したら、カム手回しハンドルでタレットを

回転し、部品除去板の上を通過させてください。

ノズル先端が当らないことを確認します。

もし、当る場合には、もう一度吸着ノズルを取付け直してください。

吸着ノズルは下降状態で、部品除去板の上を通過させてくださ

い。

Fig.4A68

(4) ノズルオフセット教示

“第 2 編：操作編（スーパーバイザ）”の“第 6 節”“5.1 各種ヘッド /

ノズルタブ”を参照して、教示を実施してください。

教示で異常と判定された吸着ノズルは、ノズル先端のゴミや汚れをよ

く拭き取ってから、再度、教示を実施してください。

教示で異常の場合の確認項目については、“第 2 編：操作編

（スーパーバイザ）”の“第 6 節”“5.1 各種ヘッド / ノズルタ

ブ”を参照してください。教示で異常の吸着ノズルを取付けた

まま、運転を開始すると、その吸着ノズルはスキップされ、使

用されません。

1.4 メンテナンス方法

0509-003 1-55 AHM01JTRP

ࡁ࡯࠻

ㇱຠ㒰෰᧼

㧔ࠬ࠹࡯࡚ࠪࡦ0Qߦ޽ࠅ߹ߔޕ㧕

ࠬ࠹࡯࡚ࠪࡦ0Q㧔ⵝ⌕㧕

ࡁ࡯࠻

1.4.51.4.5

1.4.5

拡散板上面の清掃拡散板上面の清掃

拡散板上面の清掃

拡散板の上面に付着しているグリスを拭き取ります。

(1) グリスを拭き取るヘッドを選択し、全てのノズルを取り外します。

ノズルの取外し方法については、“1.4.4 吸着ノズルの取外しお

よび取付け”を参照してください。

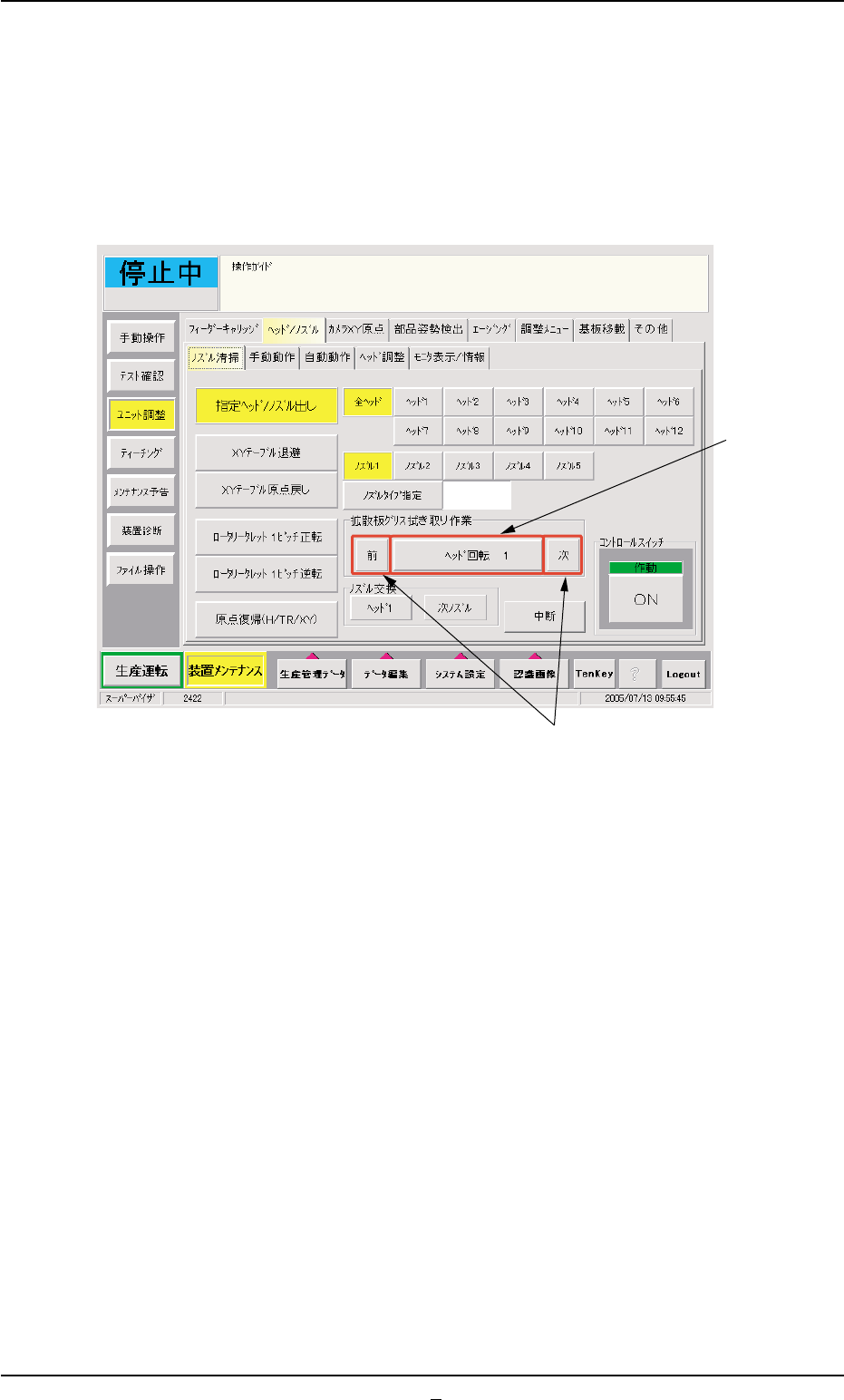

Fig. 4A68-1

(2)

*1*1

*1[ヘッド回転n]ボタンを選択し、作動[ON]ボタンを押した後、 2

秒以内に操作パネルの[ENABLE]ボタンを押すと、ステーション

No.6 のヘッドが 120 度づつ回転しますので、拭き取りとヘッド回

転を繰り返し、拡散板上のグリスをしっかり拭き取ります。

(3)

*1*1

*1[ヘッド回転 n]ボタンに表示されているヘッド No. を

*2 *2

*2 [前]、

[次]ボタンを押し、グリスを拭き取るヘッド No. を設定します。

[前]、[次]ボタンを使用することにより、ステーション No.7 およ

び No.5 のヘッドを回転させることができます。

0509-002 1-56 AHM01JTRP





1.4 メンテナンス方法

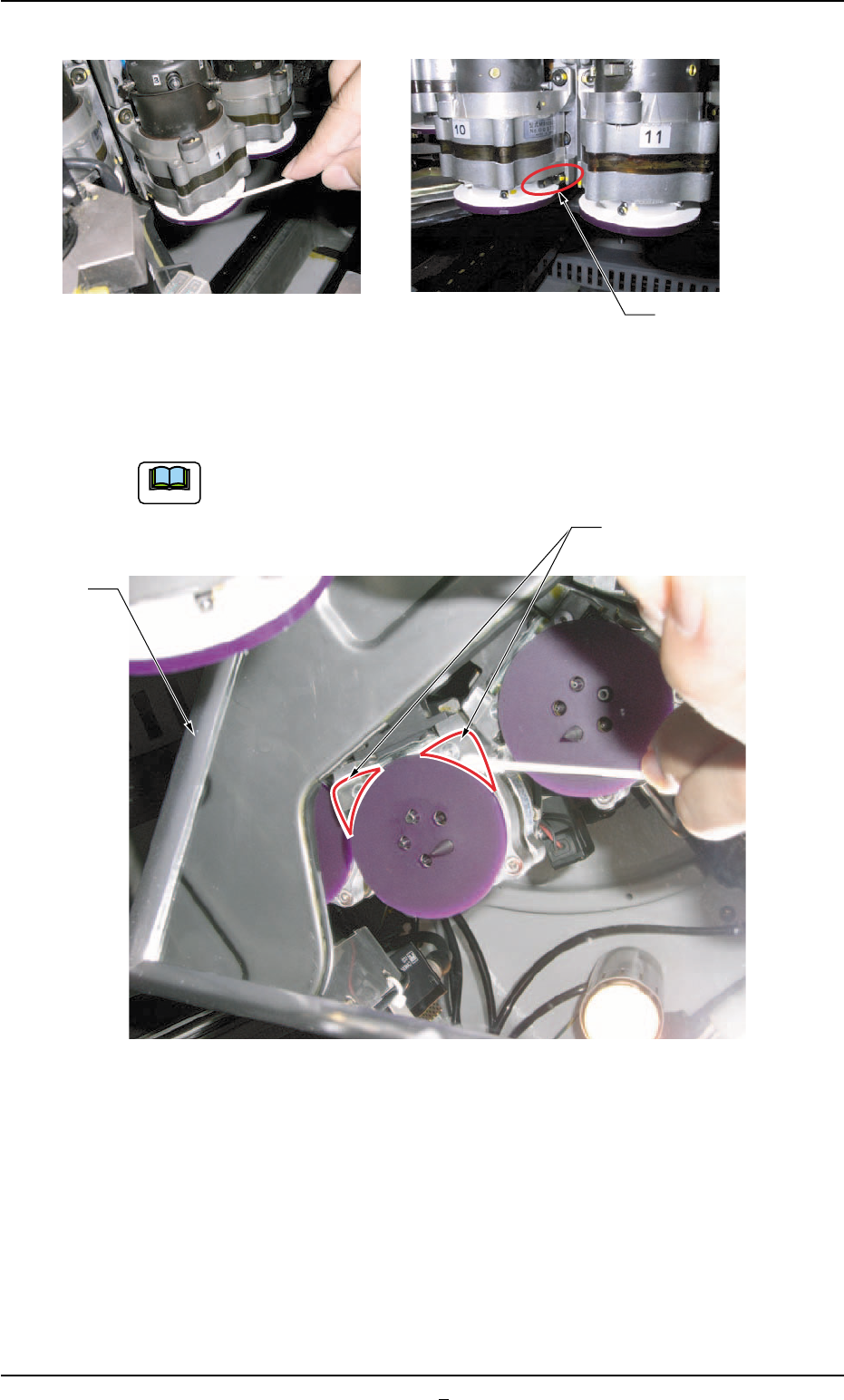

Fig. 4A68-2

オイルは下側のヘッド固定ボルトから伝ってきますので、前図を参考

に綿棒などで拭き取ってくだい。

下図のように拡散板の裏面も清掃してください。

Fig. 4A68-3

(4) 次にグリスを拭き取るヘッドに切り替え、上記作業を繰り返し、

全ての拡散板からグリスを拭き取ります。

ヘッドの切り替え方法については、“1.4.4 吸着ノズルの取外し

および取付け”を参照してください。

ࡁ࡯࠻

0509-001 1-56-1 AHM01JTRP

ࡋ࠶࠼࿕ቯࡏ࡞࠻

ߎߩㇱಽߩࠝࠗ࡞ࠍ

᜞߈ขߞߡߊߛߐ޿ޕ

㏜
