• ミニチュアストロークベアリングの取付け ミニチュアストロークベアリングの取付け ミニチュアストロークベアリングの取付け ミニチュアストロークベアリングの取付け ミニチュアストロークベアリングの取付け ( 1 ) MSB 外筒にシールおよびカラーを取付けま す。 ( 1 - 1 ) シールを乾拭きで清掃し、シールの内側 にダフニーエポネックスグリース No. 1を 塗布します。 シールにグリスを塗布し忘れると動作 に支障をきたす恐れが…
•
ミニチュアストロークベアリングの給油ミニチュアストロークベアリングの給油
ミニチュアストロークベアリングの給油ミニチュアストロークベアリングの給油

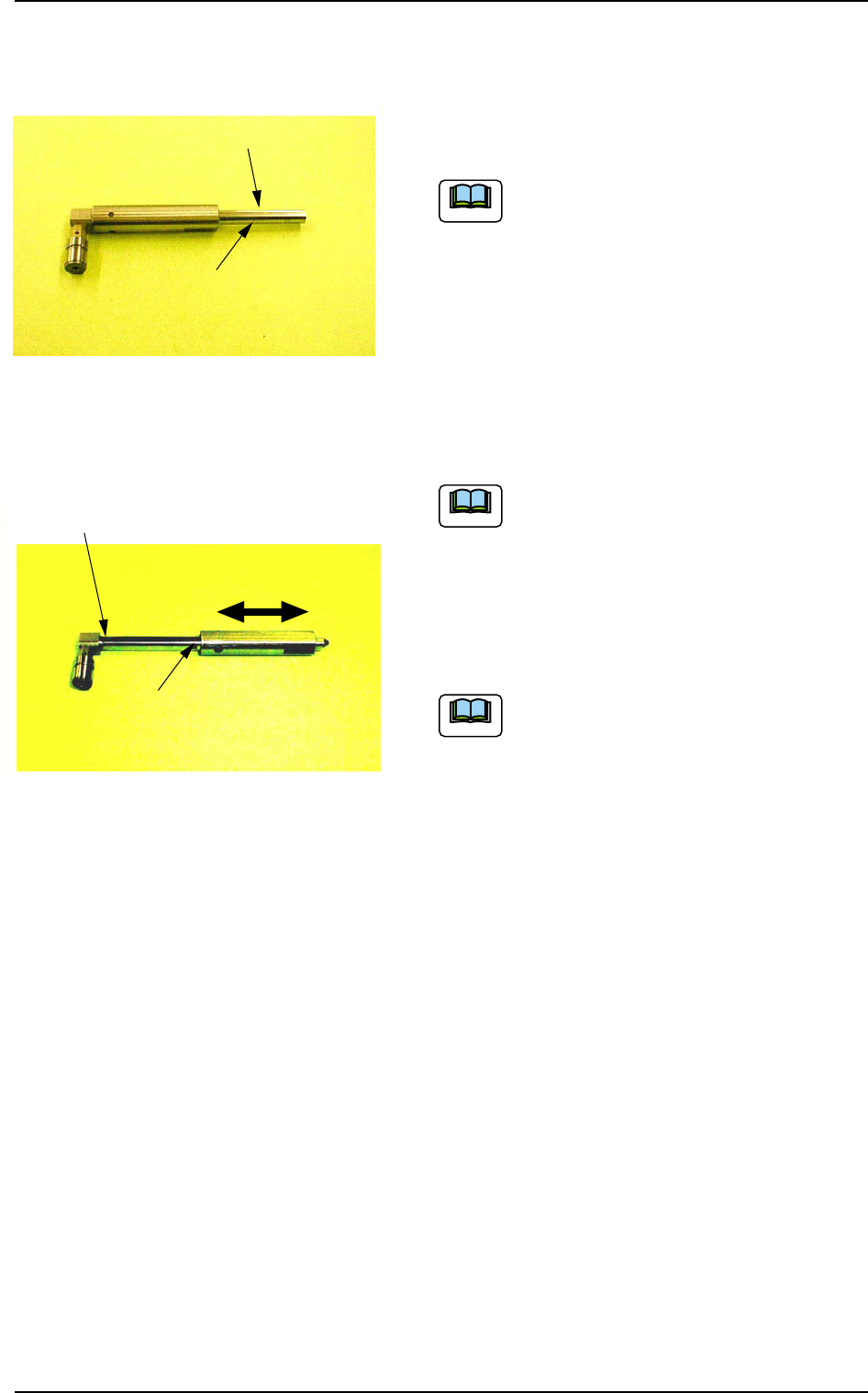

ミニチュアストロークベアリングの給油
(1) MSB外筒内部のケージにダフニーエポネック
スグリース No.1を0.01cc 塗布します。
(a) 給油には 6角レンチなどの金属棒を
使用し、綿棒は使用しないでくださ
い。
(b) 0.01 ccの目安は1005チップくらい
の大きさです。
(2) MSB 挿入用治具(標準付属品:630 085 8846)
を MSB シャフトに取付け、MSB 外筒に差し込
みます。
MSB シャフトと MSB 外筒の組み合わせが
変わらないように注意してください。
(3) MSBシャフトにダフニーエポネックスグリー
ス No.1 を薄く塗り、MSB 外筒を回転させた
り動かしてグリースをなじませます。
シールに給油させるため、MSB シャフト
上部にもグリースを塗ってください。
また、MSB シャフトの穴にグリースが入
らないように気をつけてください。
(4) MSB 挿入用治具を付けたまま、MSB シャフト
を MSB 外筒から抜きます。
1.4 メンテナンス方法
0403-002 1-61 AHM01JTRP
/5$ᝌ↪ᴦౕ
ਅㇱߦ࠳ࡈ࠾ࠛࡐࡀ࠶ࠢࠬ
ࠣࠬ0Qࠍ⭯ߊႣࠆ
ㇱߦ࠳ࡈ࠾ࠛࡐࡀ࠶ࠢࠬ
ࠣࠬ0Qࠍ⭯ߊႣࠆ
/5$ᄖ╴ࠍ࿁ォߐߖߚࠅޔᏀฝ
ߦേ߆ߔ
ⓣߦࠣࠬ߇ࠄߥ
ࠃ߁ߦᵈᗧߔࠆ
Fig.4A77
Fig.4A78
ࡁ࠻
ࡁ࠻
ࡁ࠻
•

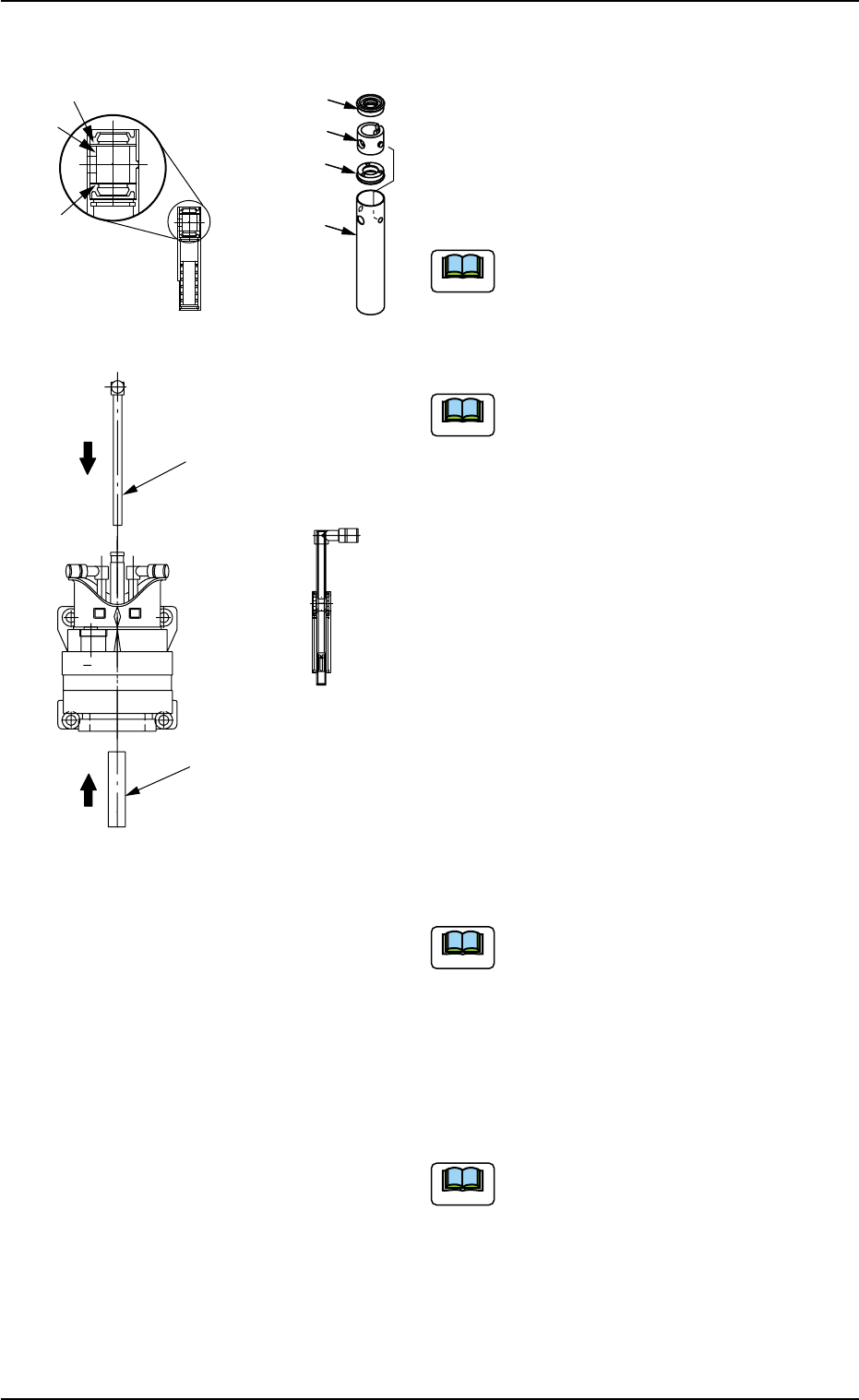

ミニチュアストロークベアリングの取付けミニチュアストロークベアリングの取付け
ミニチュアストロークベアリングの取付けミニチュアストロークベアリングの取付け
ミニチュアストロークベアリングの取付け
(1) MSB 外筒にシールおよびカラーを取付けま
す。
(1-1) シールを乾拭きで清掃し、シールの内側
にダフニーエポネックスグリースNo.1を
塗布します。
シールにグリスを塗布し忘れると動作
に支障をきたす恐れがあります。
(1-2) MSB外筒に、下シール、カラー、上シール、
の順で取付けます。
(a) シール取付け時に、シールを MSB 外
筒で傷つけないようにしてくださ
い。
(b) シールの方向を間違えないようにし
てください。
(c) 下シールの取付け後、カラーを取付
ける前に下シールが水平に取付けら
れているか確認してください。下
シールが傾いた状態で取付けられて
いると、動作に支障をきたす恐れが
あります。
(d) カラーの取付けの際にボスが MSB外
筒の穴にきちんとはめ込まれている
か確認してください。
(2) ミニチュアストロークベアリングをヘッド
に取付けます。
(2-1) ヘッドの下から MSB 外筒を挿入します。
MSB外筒の切り欠きがヘッドの内側を向
くように合わせてください。
(2-2) MSB シャフトに MSB 挿入治具を取付けた
状態のまま、ヘッドの上側から挿入しま
す。
(2-3) MSB 挿入治具を外します。
すべりやすく作業しづらい場合は、治
具を工業用アルコールで拭いてくださ
い。
(2-4) MSB 外筒に固定プレートを取付け、ネジ
(M3L10)で固定します。
ネジにはネジロック(1401B)を塗り、締付
けトルク 7kgfcm で締めつけます。
0304-001 1-62
AHM01JTRP
1.4 メンテナンス方法
ࠪ࡞
ࠞ
ਅࠪ࡞
/5$
ᧄ
/5$ࠪࡖࡈ࠻
ᄖ╴
Fig.4A79
Fig.4A80
ࡁ࠻
ࡁ࠻
ࡁ࠻
/5$ᄖ╴
ࠞ
ਅࠪ࡞
ࠪ࡞
ࡁ࠻

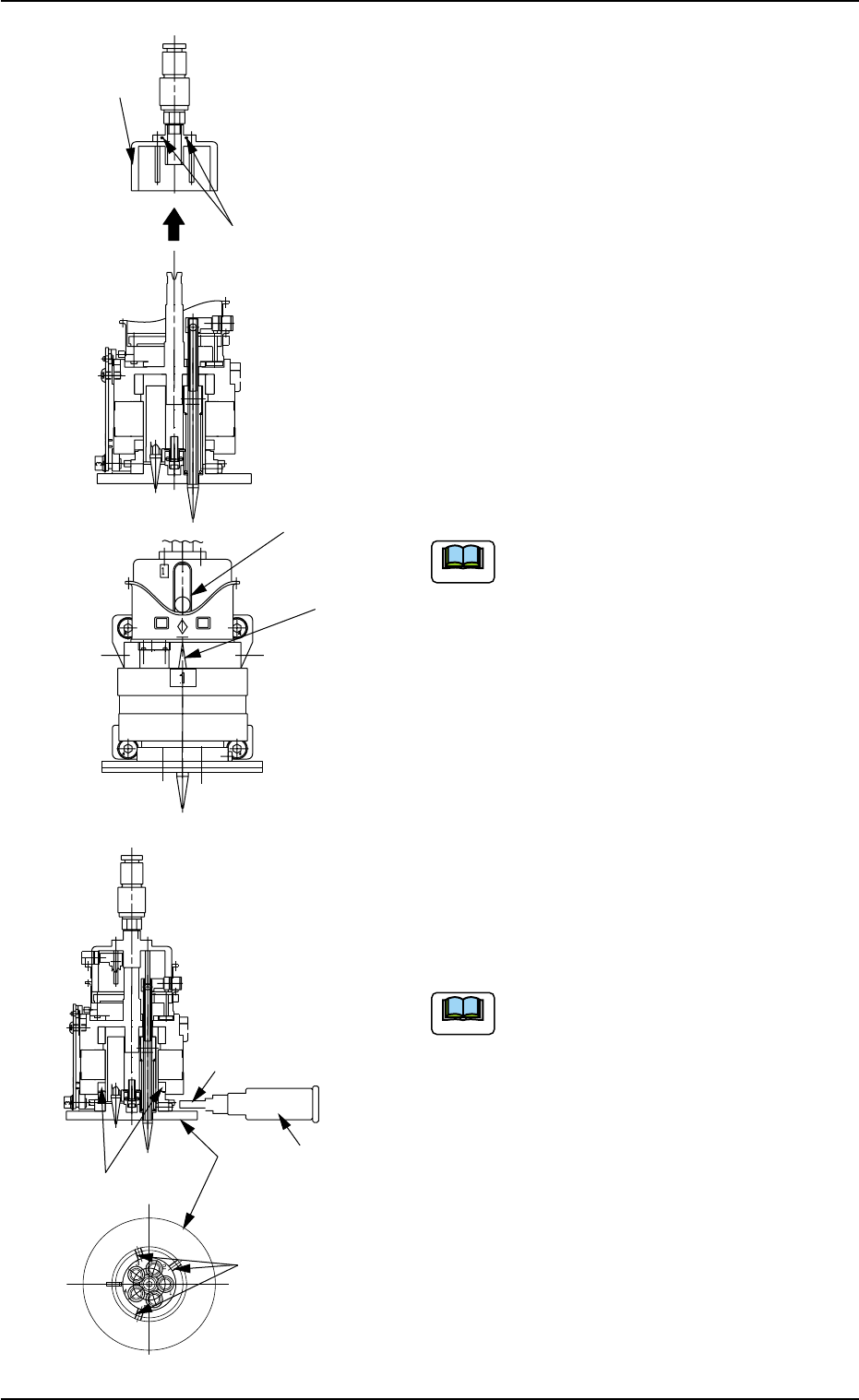

(3) ヘッドにホルダを取付けます。
(3-1) ホルダのベアリングガイド部とピン先端
部 にダフニーエポネックスグリース
No.1 を薄く塗布します。
(3-2) ホルダガイドとヘッドのセンターシャフ
トの切り欠きを合わせ、ヘッド上部に挿
入します。
(3-3) ホルダをヘッドのシャフト奥まで確実に
押込んでカムユニットの目印とカムフォ
ロアの中心を合わせてください。
(3-4) 止めネジにネジロック(1 401B)を塗り、
1.5 mm のビット(標準付属品: 630 116
3659)で締付けトルク 5kgfcm で締めつけ
ます。
ネジ穴を壊さないために、対角寸法の
大きな 6 角レンチ(TONE,BONDUS)などを
使用してください。
(4) ヘッドに拡散板を取付けます。ゆるみ止め
処理（シリコンワニス加工）された特殊ネジ
3本を、2 mmのビット(標準付属品: 630 116
3673）で締付けトルク10kgfcmで締めつけま
す。
拡散板には溶剤やアルコールなどを付
着させないようにしてください。
拡散板が割れる恐れがあります。
(5) ホルダのカム面にダフニーエポネックスグ
リース No.1 を薄く塗布します。
1.4 メンテナンス方法
0304-001 1-63 AHM01JTRP
ࡎ࡞࠳ᱛࡀࠫᧄ
ࡎ࡞࠳
Fig.4A81
ᢔ᧼
ᱛࡀࠫᧄ
ࡋ࠶࠼ේὐ
ᬌ↪⏛⍹
OOߩࡆ࠶࠻
࠻࡞ࠢ࠼ࠗࡃ
Fig.4A82
