(6) ヘッド Assy をヘッド Assy ホルダに取付けます。
(6-1) ヘッド Assy の裏側にあるパイロットピン穴をホルダ側のパイ
ロットピンにはめ込みます。
(6-2) ヘッド Assy を上側はM4X12(2 本)、下側はM4X16(2 本)でネジ止
めします。(締付けトルクは約 44 kgfcm)
ネジの長さを間違えるとヘッドのネジ山が破損します。
(6-3) ホースを挿入します。
ヘッド原点検出用磁石にレンチなどを当てると減磁しますの
で、触れないように注意してください。
減磁すると原点が検出できなくなる恐れがあります。
(7) 取付けたヘッドの“各種ヘッド/ ノズル” オフセット教示および
“ヘッド原点”オフセット教示を行います。
オフセット教示については、第 2 編：操作 (スーパーバイザ)
“6 節“5.1 “各種ヘッド / ノズル”タブ”および“6 節“5.2
“ヘッド原点”タブ”を参照してください。
• ヘッド原点オフセットが± 3 度以内であること
• ヘッド中心オフセットが± 3mm 以内であること
0509-003 1-64
AHM01JTRP
1.4 メンテナンス方法
ࡁ࠻
ࡁ࠻
ᵈᗧ
1.4.71.4.7
1.4.71.4.7
1.4.7
認識照明用光源装置のランプ交換認識照明用光源装置のランプ交換
認識照明用光源装置のランプ交換認識照明用光源装置のランプ交換
認識照明用光源装置のランプ交換
(1) 光源装置および形式
光源装置 ： #MHF-P100LRD-SO-2
ランプ ： LM-100
(2) ランプの交換手順
• 光源装置の電源スイッチを切って、電源スイッチのランプ（橙色）の
消灯を確認してください。
ランプの点灯中または消灯直後は、大変高温になっていま
す。ランプが十分に冷えるまで、絶対に手を触れないでくだ
さい。
ランプをすぐに交換したい場合は、厚い手袋（布製または軍
手）を着用してランプを交換してください。
• 光源装置本体上面にある止めビスを緩めランプハウスのフタを開け
ます。
• ランプの左側レバーを矢印の方向にランプを上に押しあげます。
• ランプをランプホルダから真上に引き抜きます。
• ランプをランプソケットから外します。
ランプをソケットから抜き差しする場合は、ソケット部が破損
する恐れがありますので、ランプの端子やソケットをこじらな
いようにしてください。
Fig.4A83
0509-003 1-65
AHM01JTRP
1.4 メンテナンス方法
ࡁ࠻
注意
• レバーを元の位置に戻してください。
• 新しいランプをランプソケットに取付け、ランプホルダの下まで押
込みます。このとき、ランプの突起部分とランプホルダのくぼみが
合うように取付けてください。
• 光源装置本体の上面のカバーを閉じ、止めビスを倒してカバーを固
定します。
• 光源装置本体の電源スイッチを“入”（ON）にして、電源スイッチの
ランプ（橙色）が点灯することを確認します。
• これでランプ交換作業は終了です。
なお、ランプ交換時は、必ず“照明チェック”動作を実施してくだ
さい。

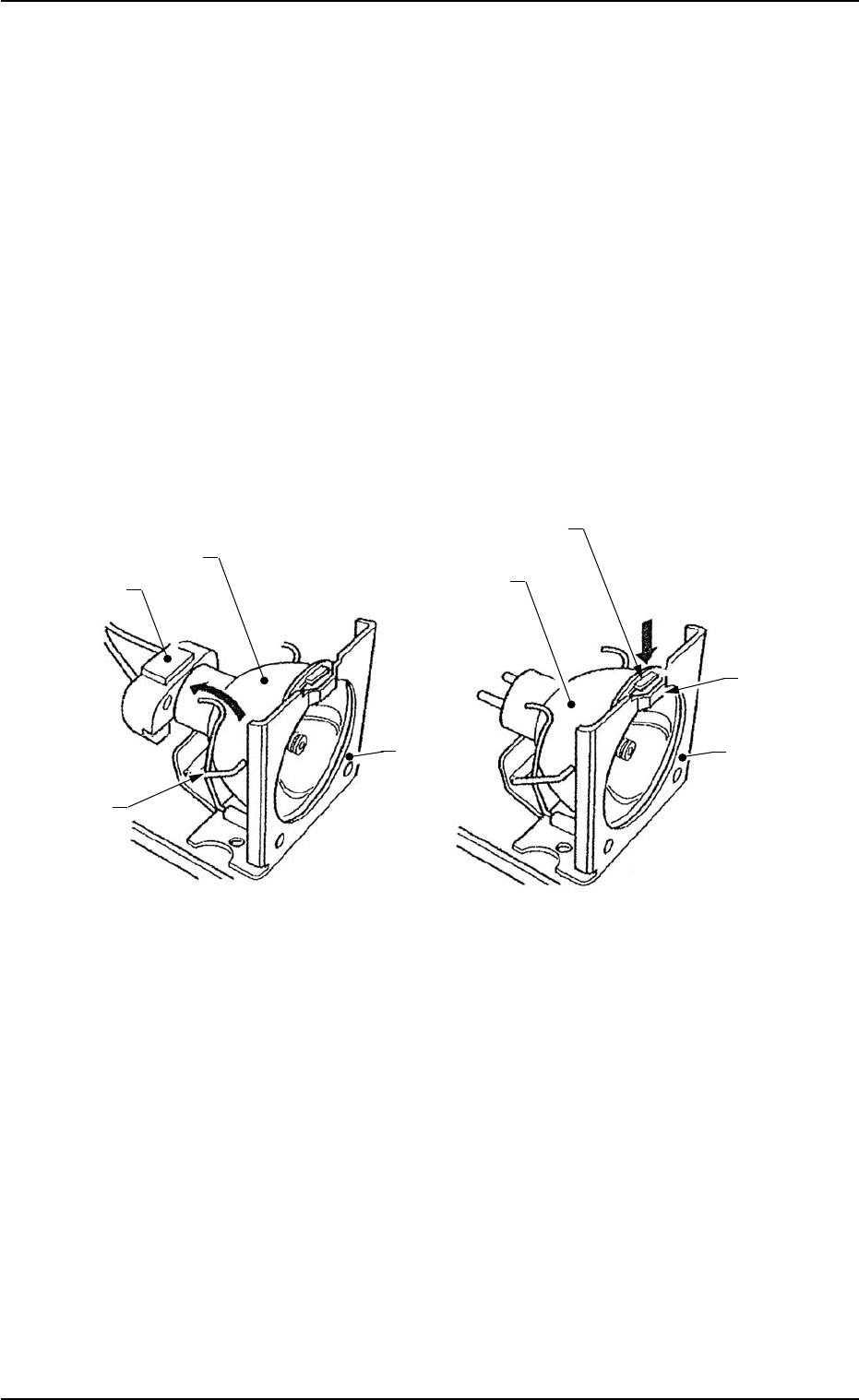

Fig.4A83-1
