カッタ刃の交換カッタ刃の交換
カッタ刃の交換カッタ刃の交換
カッタ刃の交換
交換時期交換時期
交換時期交換時期
交換時期
カッタ刃の摩耗や割れなどの原因で、テーピングのテープの切れ具合
が悪くなったときには、カッタ刃を交換してください。
交換手順交換手順
交換手順交換手順
交換手順
(1) フィーダキャリッジを原点に戻し、電源を切ってください。
インデックス角度 108°（原点)にしてください。
下刃と上刃の干渉を防ぎます。
(2) フィーダユニット中央安全ガードを開けてください。
(3) 上刃を固定しているボルト A(M5 ×16)を外し、上刃を取り外して
ください。

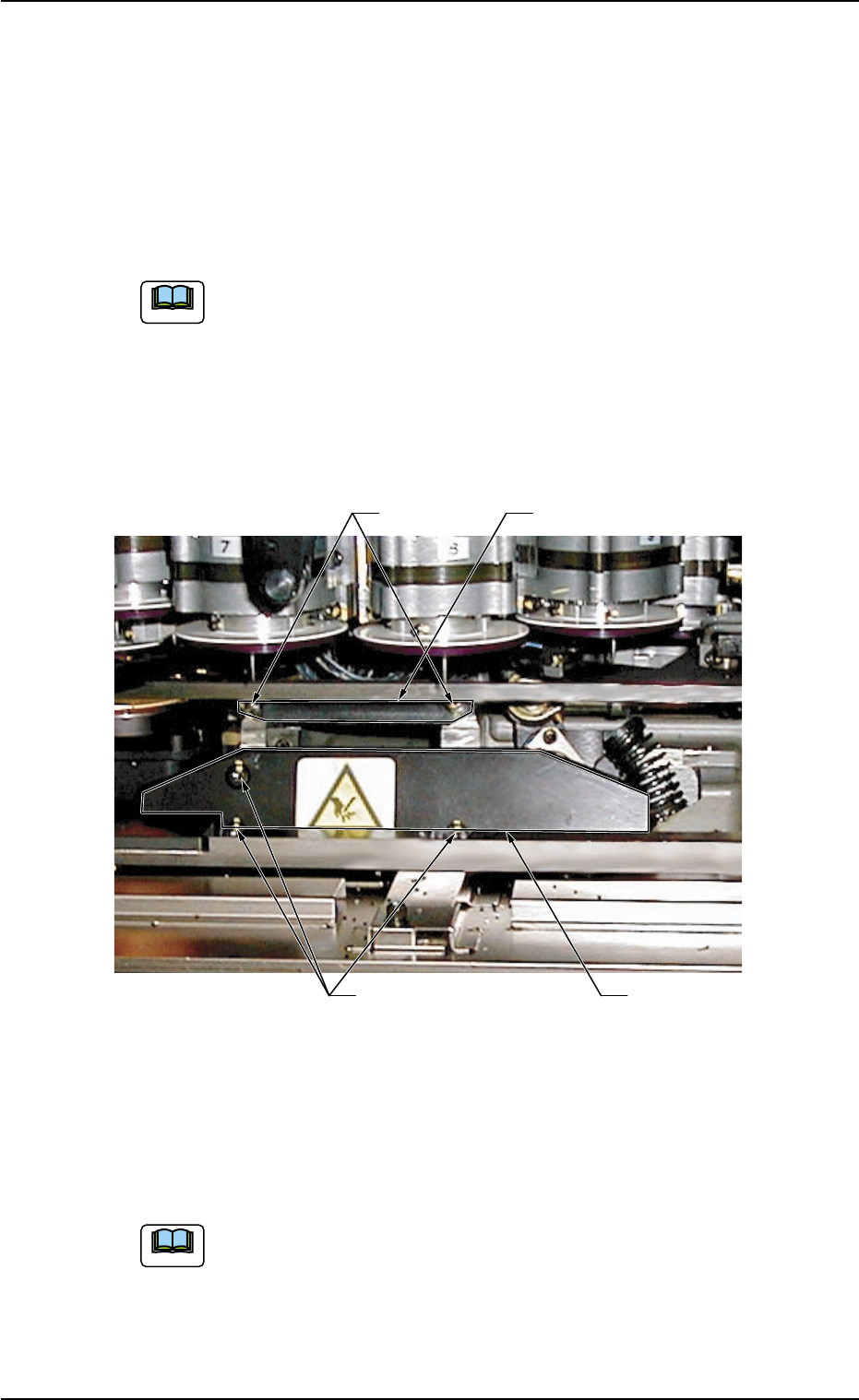

Fig.4A84
(4) 下刃押さえ板を固定しているボルト B(M5 ×12)をトルクス L 型ス
パナ(標準付属品:630 063 9759)で外し、下刃押さえ板を取り外
してください。
下刃押さえ板を取り外す際にノズルや拡散板に触れたり工具を
ぶつけたりしないよう、注意してください。
0509-004 1-67
AHM01JTRP
1.4 メンテナンス方法
ࡁ࠻
ਅߐ߃᧼
ࡏ࡞࠻#
ࡏ࡞࠻$
ࡁ࠻
0509-005 1-68 AHM01JTRP
1.4 メンテナンス方法
Fig.4A84-1

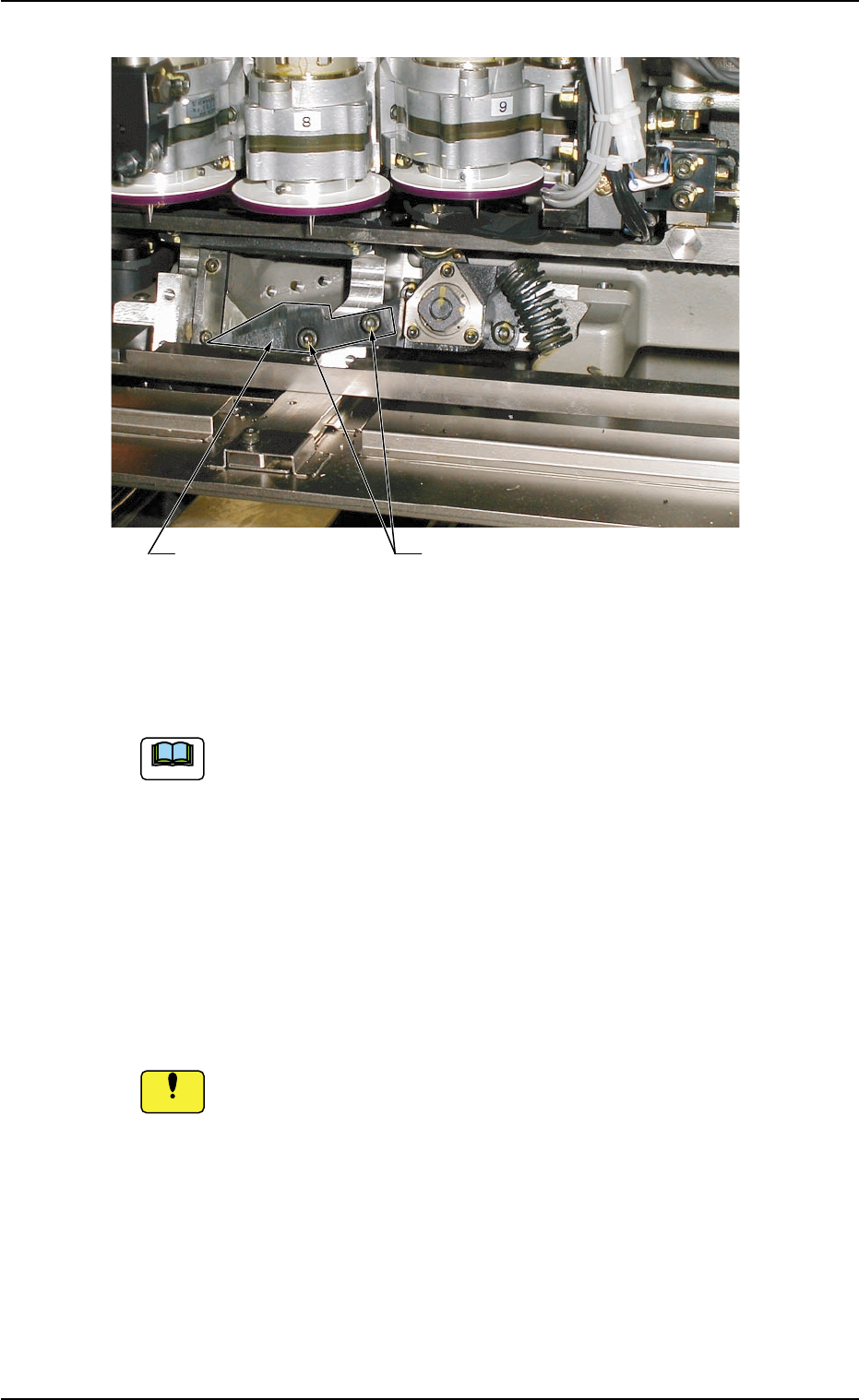

(5) 下刃を固定しているボルト C(M5 ×12)を外し、下刃を取外してく
ださい。
下刃が取外しにくい場合は、左右交互に引くと取外しやすくな
ります。
(6) 新しい下刃を取付け、ボルト C(M5 ×12)で固定してください。
(7) 新しい下刃押さえ板を取付け、ボルト B(M5 ×12)で固定してくだ
さい。
(8) 新しい上刃を取付け、ボルト A(M5 ×16)で固定します。
(9) フィーダユニット中央安全ガ－ドを閉じてください。
(10)装置の電源を入れ、ロータリータレットのスムースインチング(低
速)で動作を確認します。
動作前に必ず下刃押さえ板が確実に取付けられていること
を確認してください。
詳細については、2 編“6 節 2.2.1 “ロータリータレット”タブ”
を参照してください。
ਅ
ࡏ࡞࠻%
ࡁ࠻
ᵈᗧ
1.4.91.4.9
1.4.91.4.9
1.4.9
フィーダキャリッジ部リニアガイドの給油フィーダキャリッジ部リニアガイドの給油
フィーダキャリッジ部リニアガイドの給油フィーダキャリッジ部リニアガイドの給油
フィーダキャリッジ部リニアガイドの給油
給油は、初回 1 か月後、以降 6 か月ごとに行ってください。
••
••
•
給油準備給油準備
給油準備給油準備
給油準備
(1) 装置の電源を切った状態で、リニアガイドのレールについている
古いグリースをウエスでふきとってください。
(2) アタッチメントは、FL形とP 形、または、U形とP 形を用意します。
Fig.4A84-2
••
••
•
給油手順給油手順
給油手順給油手順
給油手順
フィーダキャリッジ部リニアガイドの給油は、操作電源“入
り”の状態での作業となります。
危険ですので、作業は、必ず、1 人で行ってください。
(1) 装置メンテナンスサブメニューバーの[ユニット調整]ボタンを押
してください。次に、“フィーダキャリッジ”タブシートで［給油
動作］タブを押すと、以下のタブシートが表示されます。
Fig.4A85-1
0509-003 1-69
AHM01JTRP
1.4 メンテナンス方法
(.ᒻ
2ᒻ
7ᒻ
注意
