(5) 作動 [ON] ボタンを押し、 2 秒以内に操作パネルの [ENABLE] ボタンを 押します。 全軸同定動作が行われます。 ( フィーダキャリッジが少し動きます） (6) 作動 [ON] ボタンを押し、 2 秒以内に操作パネルの [ENABLE] ボタンを 押します。 F 1 がグリス補給位置に移動し、以下の画面が表示されます。 Fig.4A85-3 (7) [ 非常停止 ] スイッチを押し、 F 1 扉と中央扉を開けます。 …

100%1 / 403
(2)“給油動作”タブシートで[給油動作開始]ボタンを押すと、
以下の画面が表示されます。
Fig.4A85-2
(3) 原点復帰[全軸]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボ
タンを押します。
装置が全原点復帰します。
(4) フィーダ交換準備完了[F1]、[F2]ボタンを押します。
1.4 メンテナンス方法
0304-001 1-70 AHM01JTRP
(5) 作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押します。
全軸同定動作が行われます。
(フィーダキャリッジが少し動きます）
(6) 作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押します。

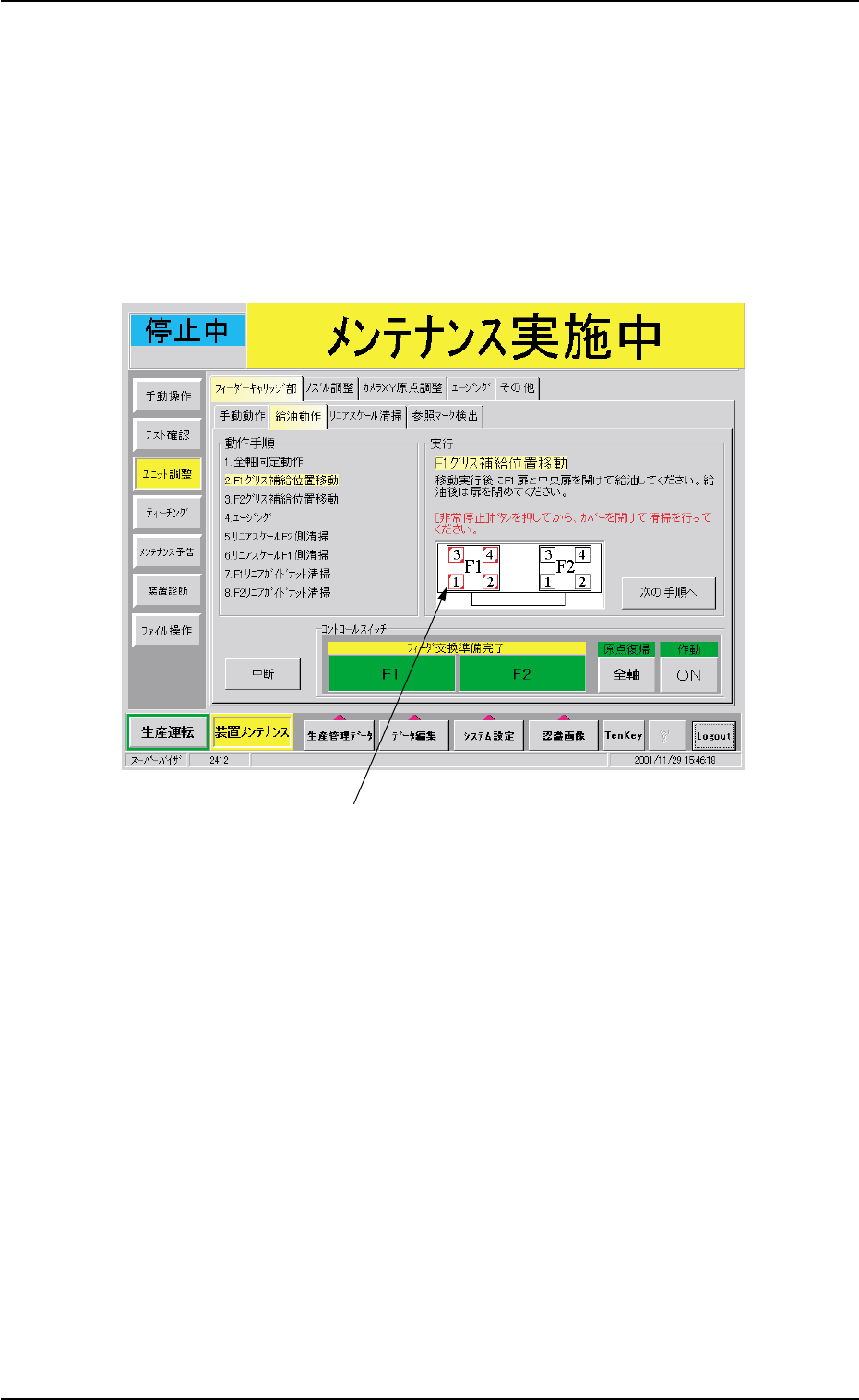

F1 がグリス補給位置に移動し、以下の画面が表示されます。
Fig.4A85-3
(7) [非常停止]スイッチを押し、F1 扉と中央扉を開けます。
リニアガイドのスライドブロックのニップルへグリスを給油して
ください。
給油終了後、F1 扉と中央扉を閉めます。
0304-001 1-71
AHM01JTRP
1.4 メンテナンス方法
ࠣ࡝ࠬ⵬⛎ⓣߩ૏⟎
0304-001 1-72 AHM01JTRP
(8) [非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
原点復帰[全軸]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボ
タンを押します。
(9) [次の手順へ]ボタンを押します。
(10)フィーダ交換準備完了[F1]、[F2]ボタンを押します。
作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを

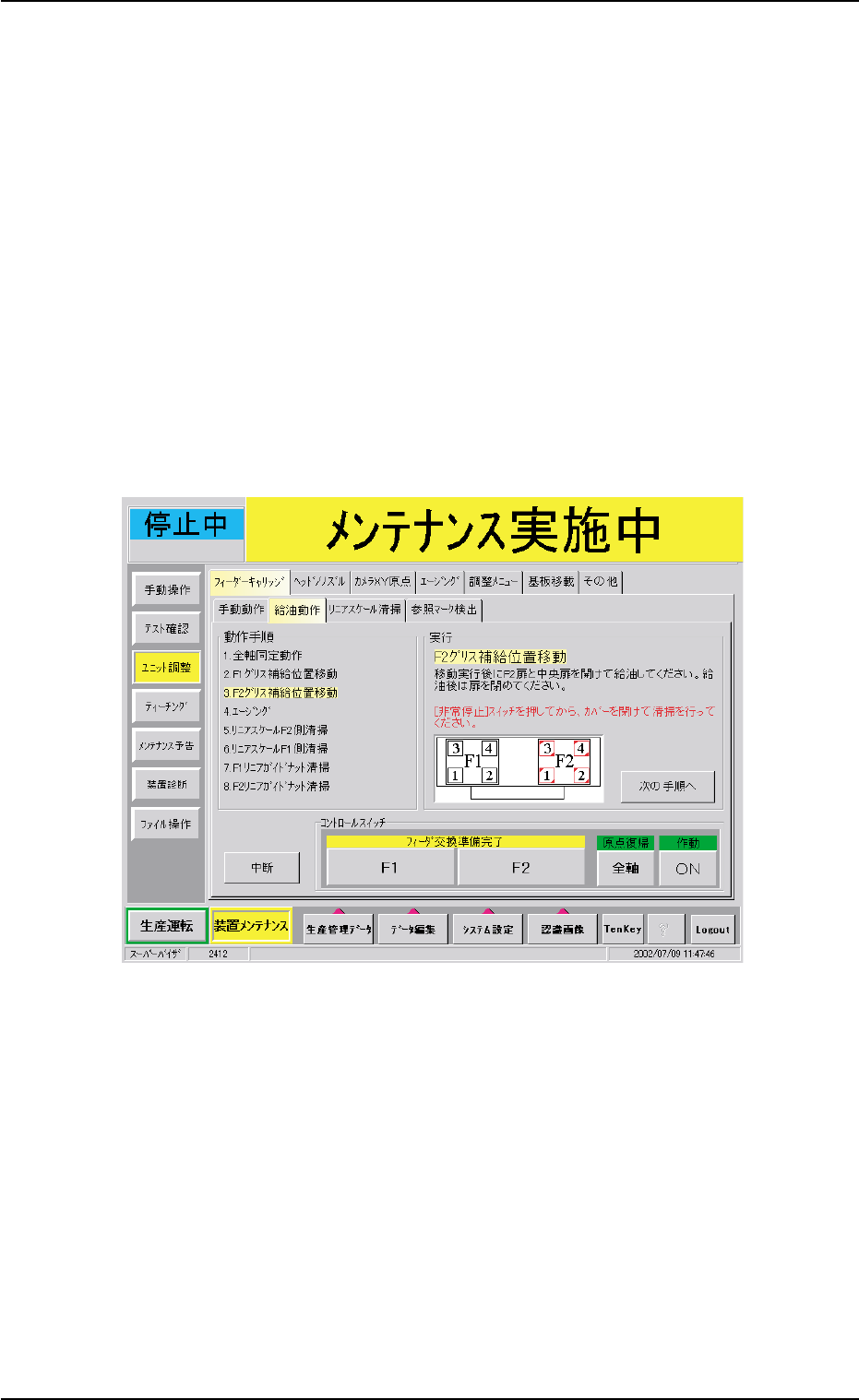

押すと、以下の画面が表示されます。
[非常停止]スイッチを押し、F2 扉と中央扉を開けます。
リニアガイドのスライドブロックのニップルへグリスを給油して
ください。
給油終了後、F2 扉と中央扉を閉めます。
Fig.4A85-4
1.4 メンテナンス方法
