4OM-1001-008_w - 第141页
Fig.4A85-6 ( 1 4) 作動 [ON] ボタンを押し、 2 秒以内に操作パネルの [ENABLE] ボタンを 押すと、以下の画面が表示されます。 Fig.4A85-7 1 .4 メンテナンス方法 0304-001 1 - 74 AHM01JTRP ( 1 3) エージングが終了すると、以下の画面が表示されます。
(11)[非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
原点復帰[全軸]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボ
タンを押します。

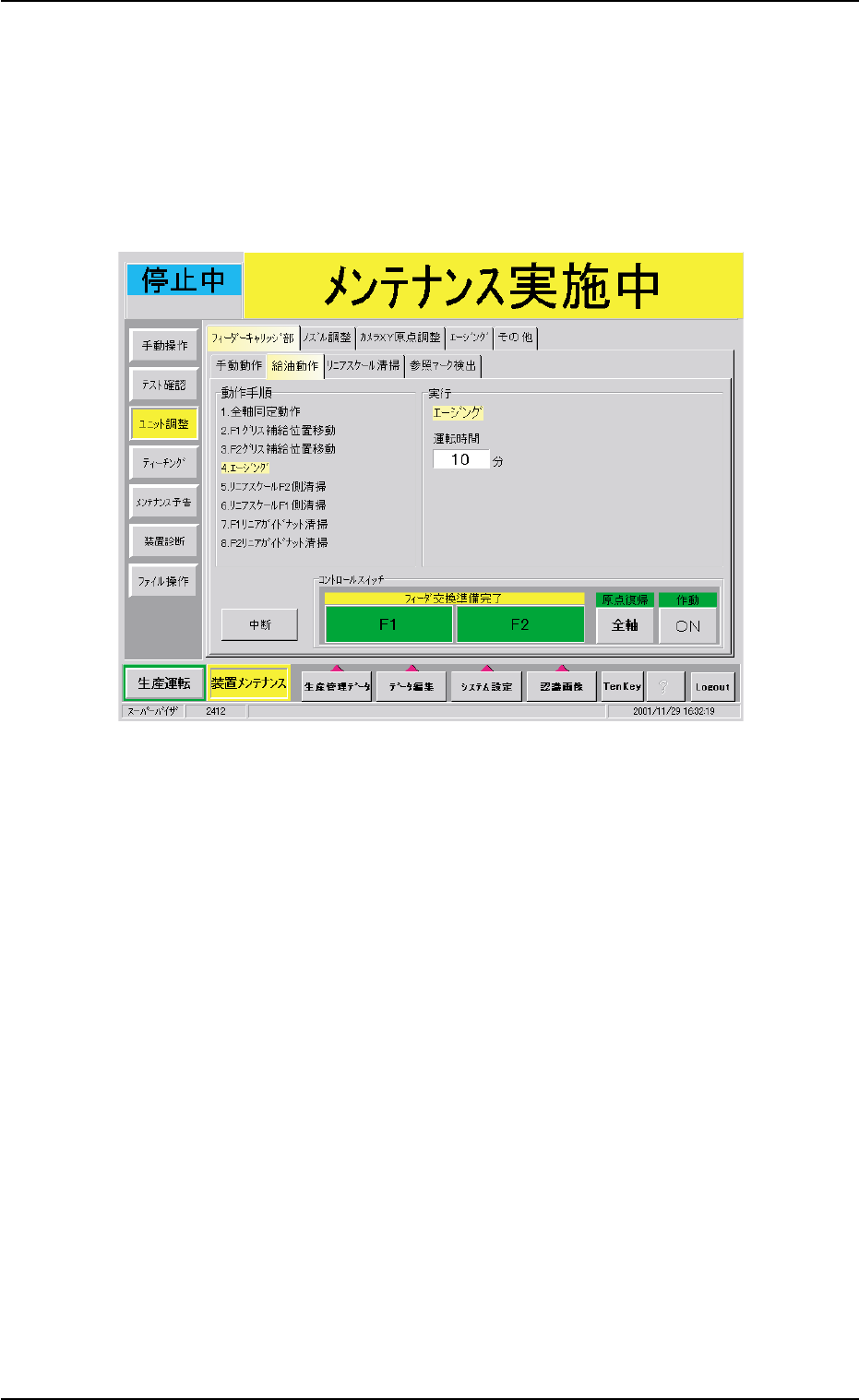

(12)[次の手順へ]ボタンを押すと、以下の画面が表示されます。
Fig.4A85-5
フィーダ交換準備完了[F1]、[F2]ボタンを押します。
作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを押す
と、フィーダキャリッジ部のエージングが始まります。
1.4 メンテナンス方法
0304-001 1-73 AHM01JTRP

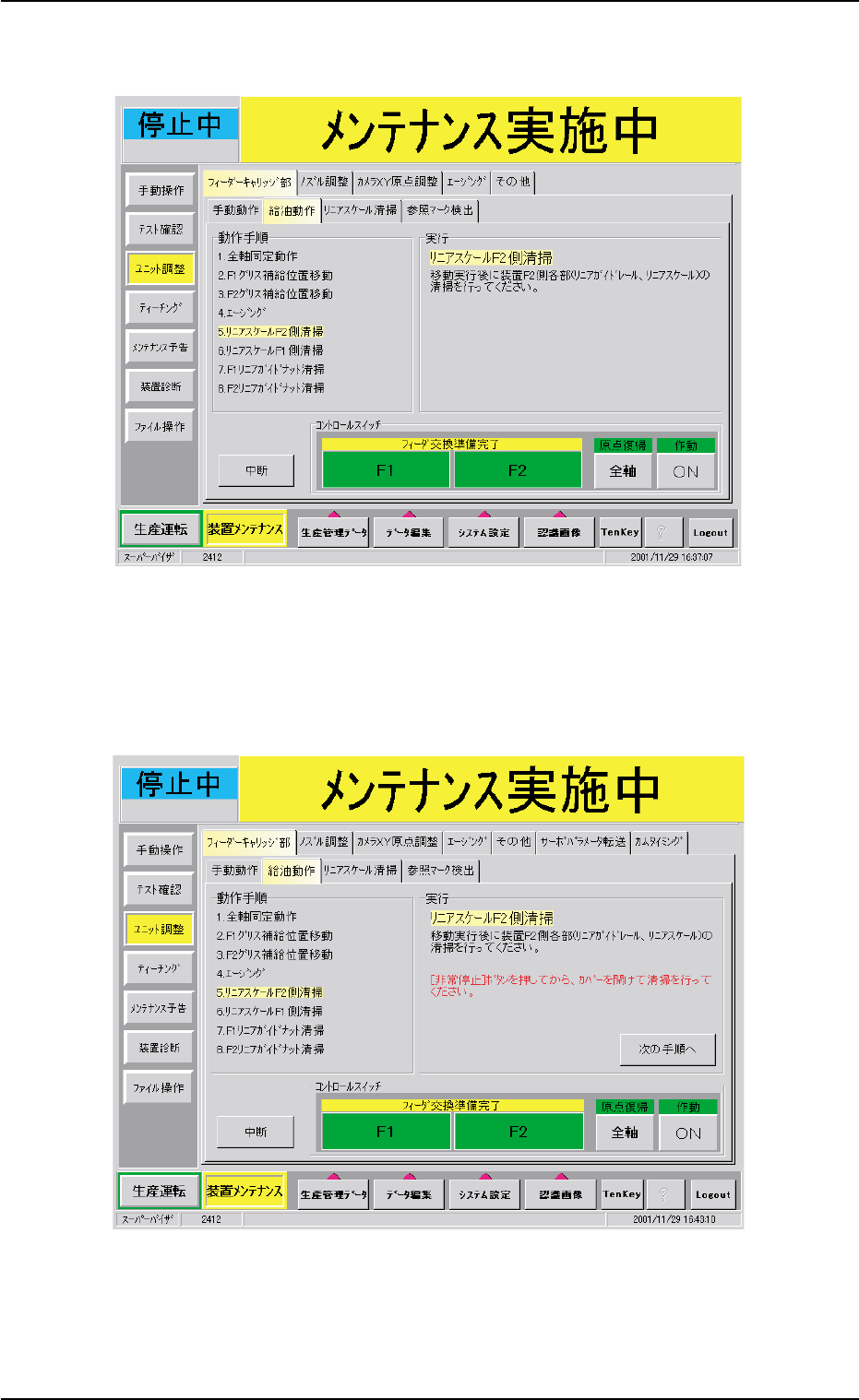

Fig.4A85-6
(14)作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押すと、以下の画面が表示されます。
Fig.4A85-7
1.4 メンテナンス方法
0304-001 1-74 AHM01JTRP
(13)エージングが終了すると、以下の画面が表示されます。
(15)[表示停止]スイッチを押します。
F2 扉と中央扉を開けます。
F2側のリニアスケールをアルコール(無水エタノール)をしみ込ま
せた綿棒で清掃します。
清掃終了後、F2 扉と中央扉を閉めます。
アルコール以外の使用は禁止します。
(16)[非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
原点復帰[全軸]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボ
タンを押します。
[次の手順へ]ボタンを押すと以下の画面が表示されます。
Fig.4A85-8
(17)フィーダ交換準備完了[F1]、[F2]ボタンを押します。
作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押してください。
手順(15)と同様に、F1 側のリニアスケールを清掃します。
1.4 メンテナンス方法
0304-001 1-75 AHM01JTRP
