1.4 メンテナンス方法
0304-001 1-76 AHM01JTRP
(18) [非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
[次の手順へ]ボタンを押します。
(19) 原点復帰[全軸]ボタンを押し、2 秒以内に操作パネルの[ENABLE]
ボタンを押します。
フィーダ交換準備完了[F1]、[F2]ボタンを押します。
作動[ON]ボタンを押し、2 秒以内に操作パネルの[ENABLE]ボタン
を押すと、以下の画面が表示されます。

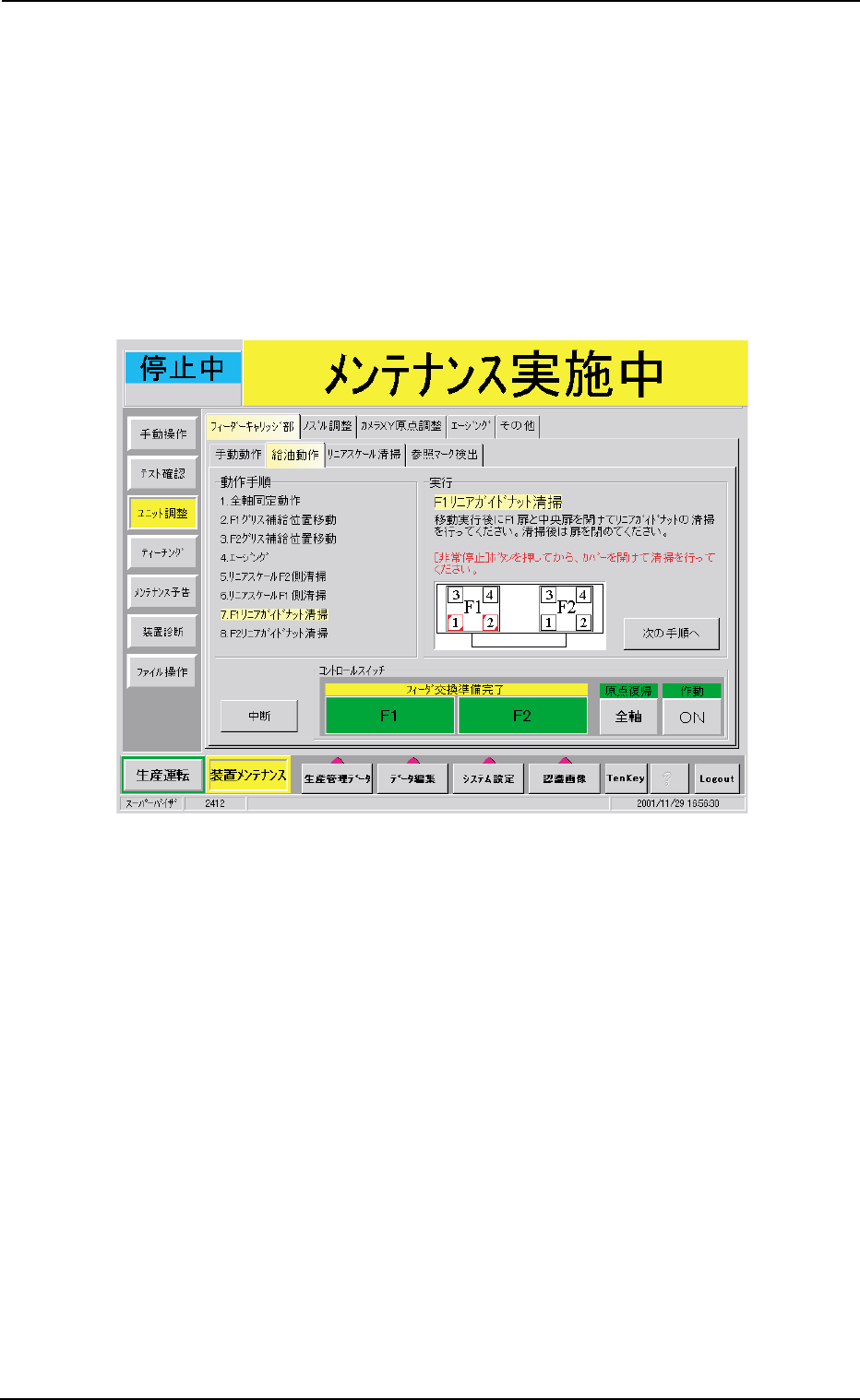

Fig.4A85-9
(20) [非常停止]スイッチを押し、F1 扉と中央扉を開けます。
F1 リニアガイドナットを清掃します。
清掃終了後、F1 扉と中央扉を閉めます。
(21)[非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
[次の手順へ]ボタンを押します。
0304-001 1-77 AHM01JTRP
(22) 原点復帰[全軸]ボタンを押し、2 秒以内に操作パネルの[ENABLE]
ボタンを押します。
フィーダ交換準備完了[F1]、[F2]ボタンを押します。
作動[ON]ボタンを押し、2 秒以内に操作パネルの[ENABLE]ボタン
を押すと、以下の画面が表示されます。

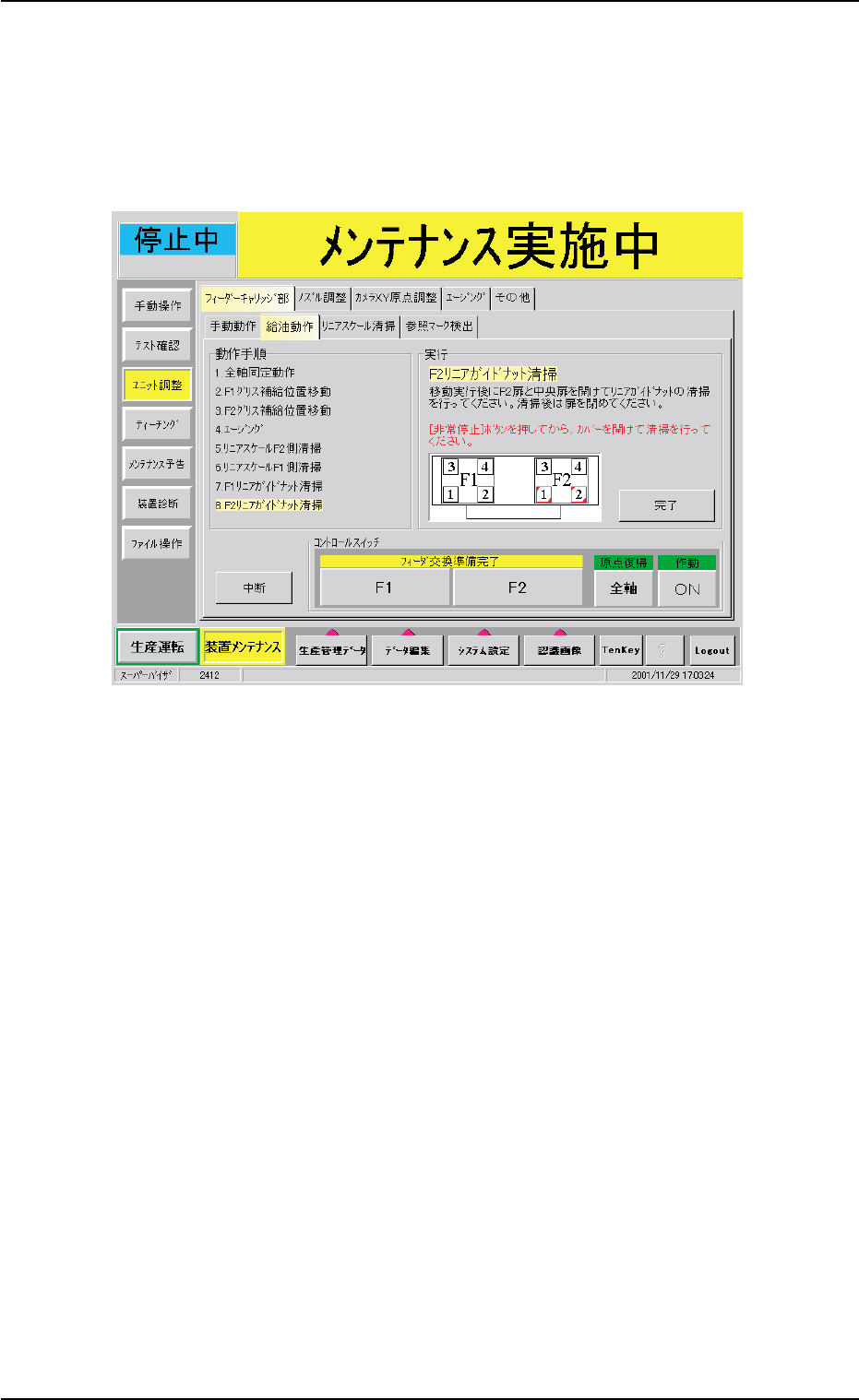

Fig.4A85-10
(23)[非常停止]スイッチを押し、F2 扉と中央扉を開けます。
F2 リニアガイドナットを清掃します。
清掃終了後、F2 扉と中央扉を閉めます。
(24) [非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
原点復帰[全軸]ボタンを押し、2 秒以内に操作パネルの[ENABLE]
ボタンを押します。
[完了]ボタンを押すと作業が終了します。
1.4 メンテナンス方法
1.4 メンテナンス方法
0304-001 1-78 AHM01JTRP
（25）リニアスケールの参照マークが検出できるかどうか確認しま
す。
(25-1)“フィーダキャリッジ”タブシートで［参照マーク検
出］タブを押すと、以下の画面が表示されます。
Fig.4A85-11 “参照マーク検出”タブシート
(25-2)“参照マーク検出”タブシートで[参照マーク検出開始]ボ
タンを押すと、以下の画面が表示されます。

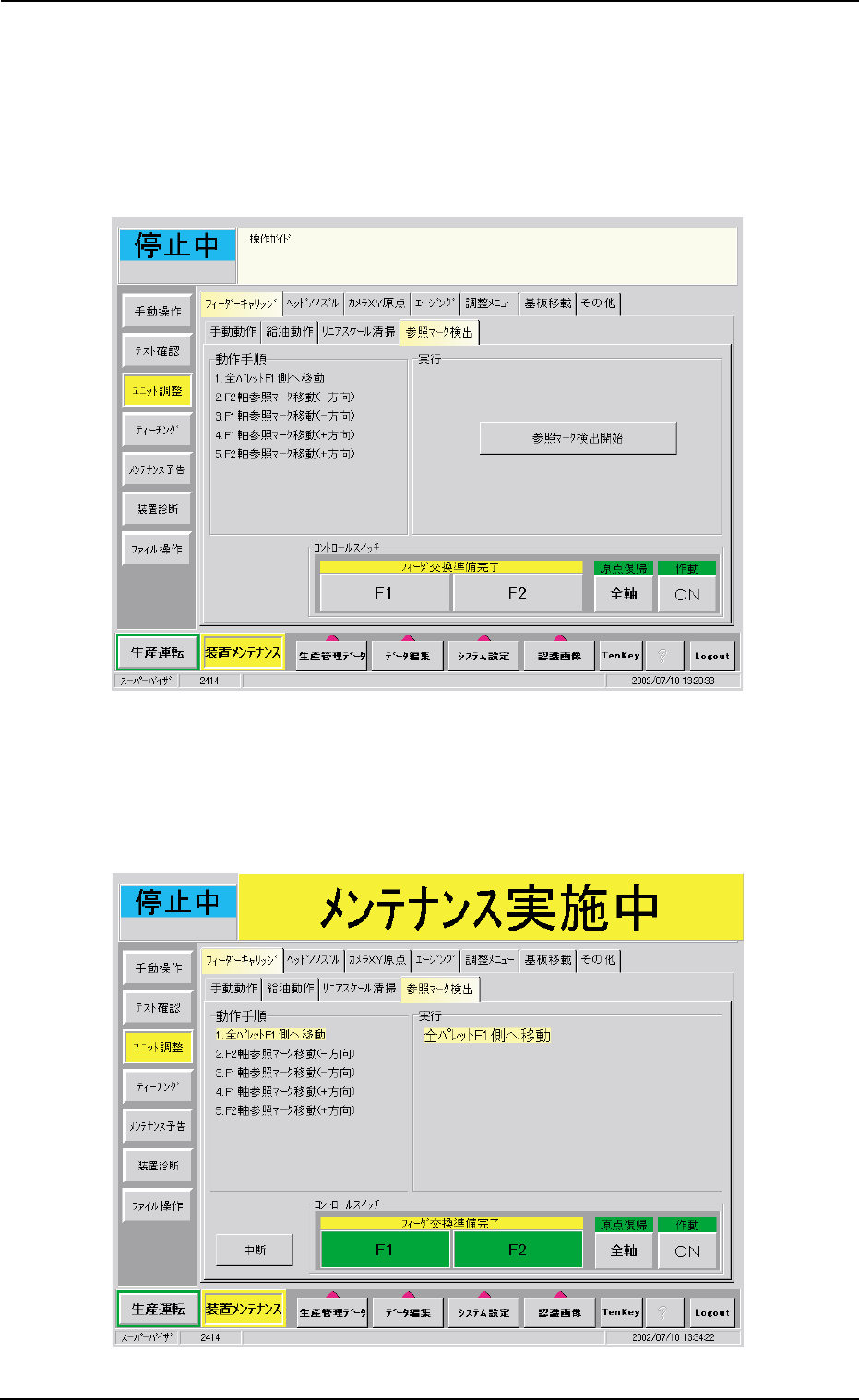

Fig.4A85-12
