1.4 メンテナンス方法

0304-001 1-79 AHM01JTRP

(25-3) フィーダ交換準備完了[F1]、[F2]ボタンを押します。

作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]

ボタンを押します。

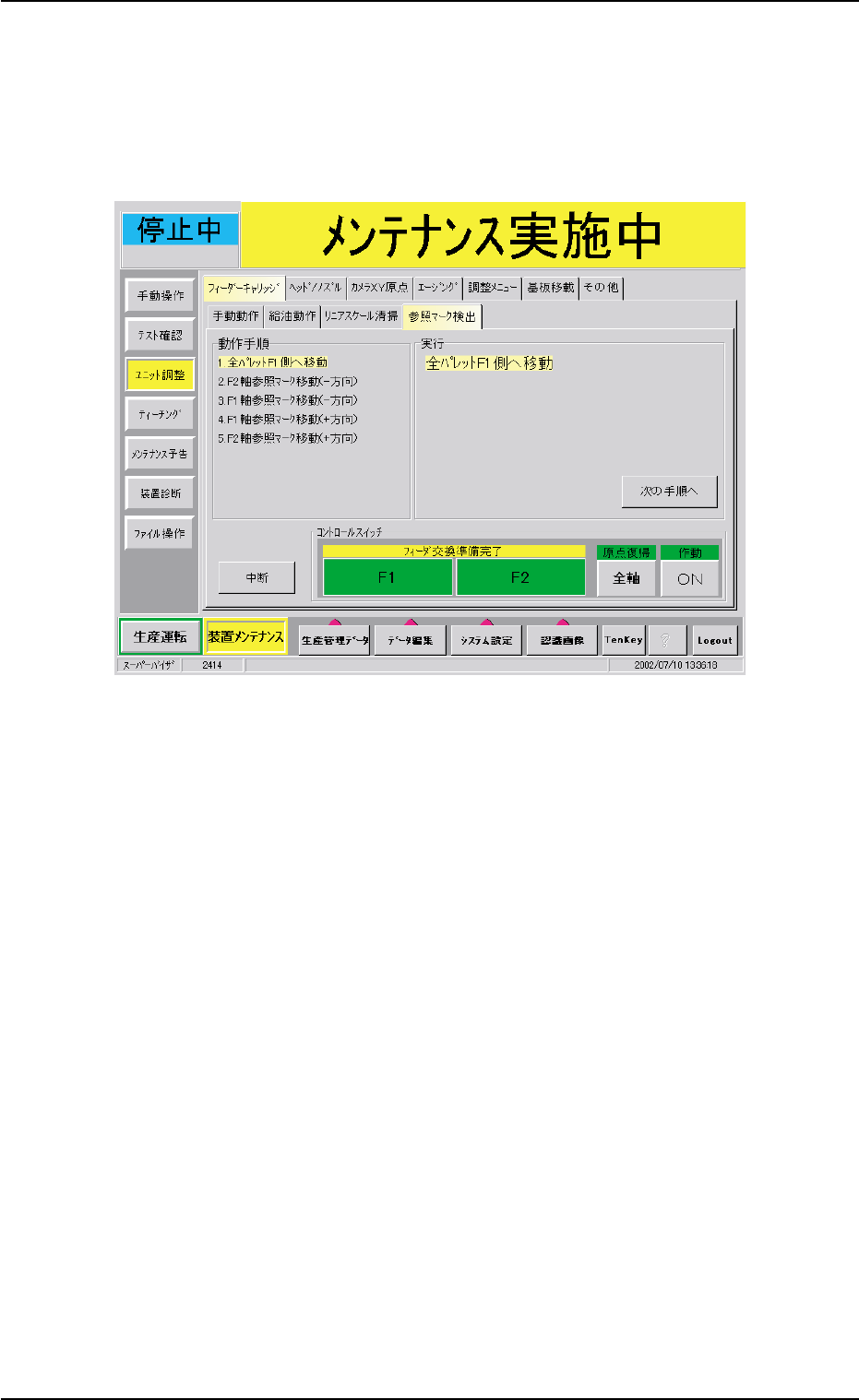

フィーダキャリッジ 2 が F1 側へ移動し、以下の画面

が表示されます。

Fig.4A85-13

(25-4) [次の手順へ]ボタンを押します。

作動[ON]ボタンを押し、 2秒以内に操作パネルの[ENABLE]

ボタンを押すと、“F2 軸参照マーク移動（- 方向）”が行

われます。

同様の手順を繰り返し、参照マーク（動作手順 3 ～ 5）が

検出されることを確認します。

1.4 メンテナンス方法

0509-002 1-80 AHM01JTRP

1.4.101.4.10

1.4.10

リニアスケール部の清掃リニアスケール部の清掃

リニアスケール部の清掃

フィーダキャリッジの誤動作をさけるため、3か月ごと、または、リニ

アガイドに給油した後には、リニアスケールとリニアスケールエン

コーダヘッドの清掃をしてください。

また、参照マーク検出を行い装置の動作確認をします。

•

リニアスケールの清掃リニアスケールの清掃

リニアスケールの清掃

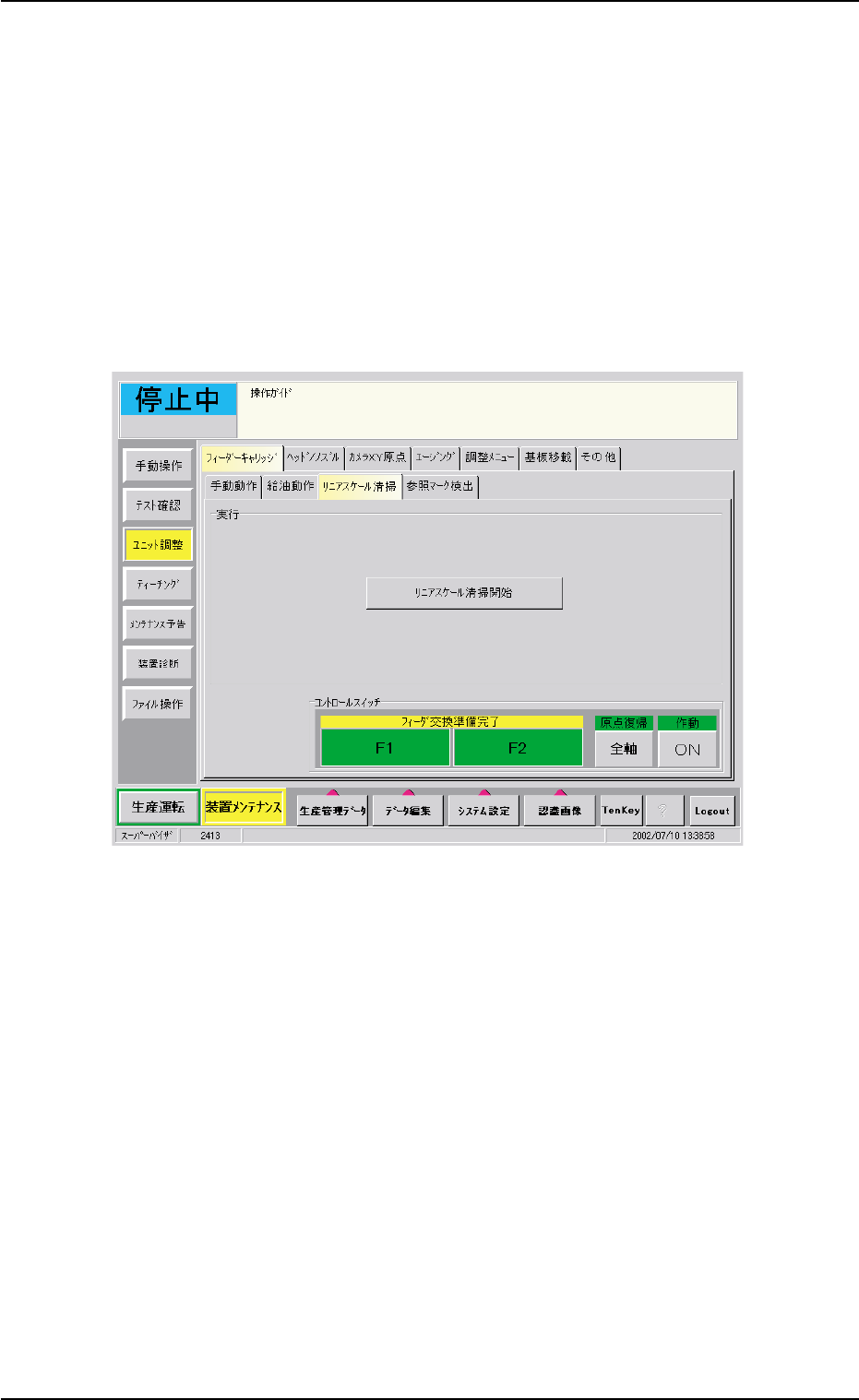

(1)“フィーダキャリッジ”タブシートで［リニアスケール清掃］タブ

を押すと、以下の画面が表示されます。

Fig.4A86-1　“リニアスケール”タブシート

0304-001 1-81 AHM01JTRP

1.4 メンテナンス方法

ࡁ࡯࠻

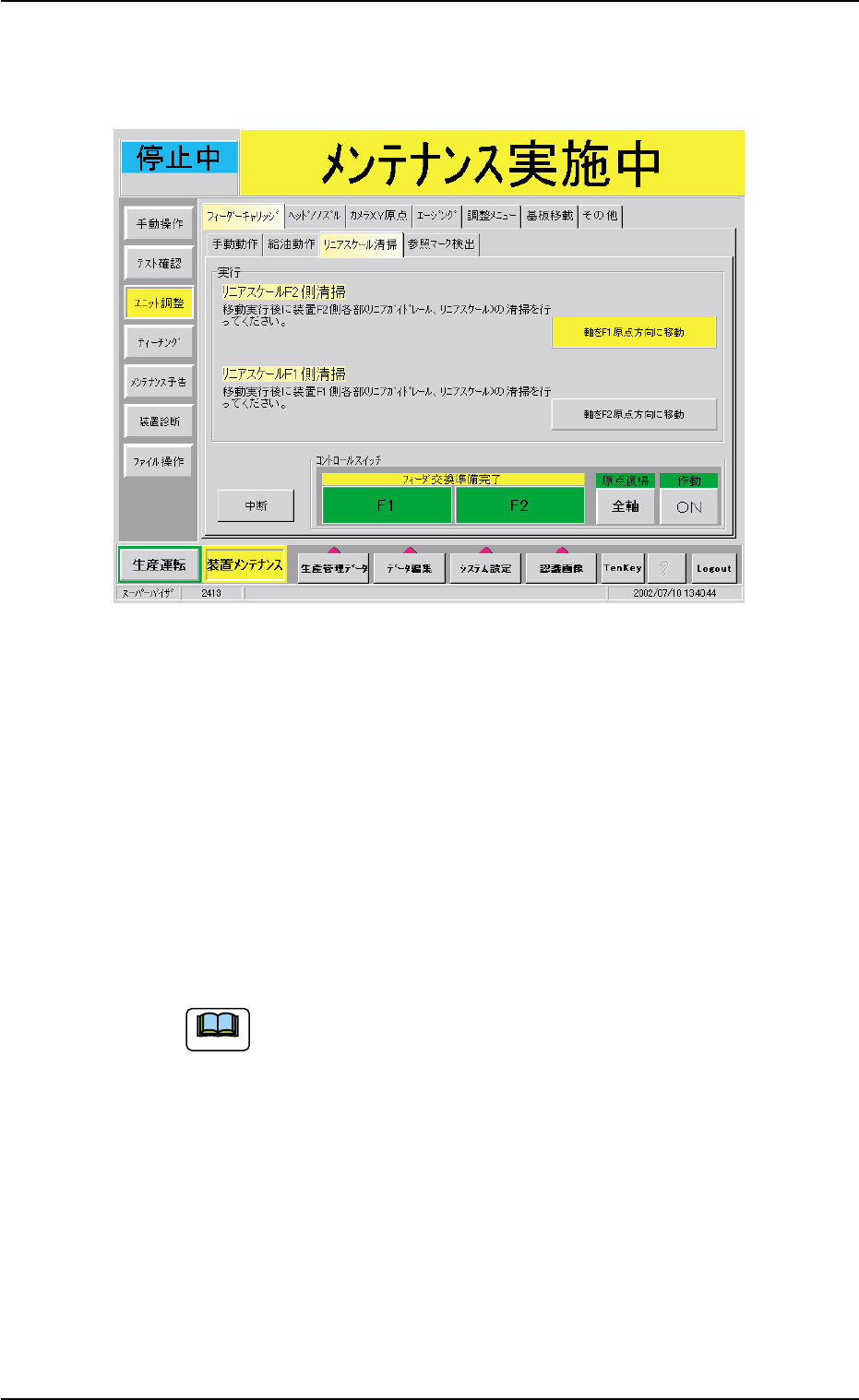

(2)“リニアスケール清掃”タブシートで[リニアスケール清掃]ボタン

を押すと、以下の画面が表示されます。

Fig.4A86-2

(3) [軸を F1 原点方向に移動]ボタンまたは[軸を F2 原点方向に移動]

ボタンを押し、2 秒以内に操作パネルの[ENABLE]ボタンを押しま

す。

フィーダキャリッジが指定した原点の方向へ移動します。

(4) [非常停止]スイッチを押し、フィーダキャリッジカバーを開きま

す。

(5) アルコール(無水エタノール)をしみ込ませた綿棒でリニアスケー

ルを清掃します。

アルコール以外の使用は禁止します。

(6) フィーダキャリッジカバーをすべて閉じます。

(7) [非常停止]スイッチを時計方向に回して非常停止を解除します。

(8)“非常停止”画面の[復帰]ボタンを押します。
