0509-003 1 - 86-1 AHM01JTRP 1 .4 メンテナンス方法 1 .4. 11 1 .4. 11 1 .4. 11 1 .4. 11 1 .4. 11 リニアモータのヨーク面の清掃 リニアモータのヨーク面の清掃 リニアモータのヨーク面の清掃 リニアモータのヨーク面の清掃 リニアモータのヨーク面の清掃 リニアモータのヨーク面の清掃は、毎月行ってください。 ペースメーカ装着者は、装置内で作業しないでください。 ペースメ…
0308-002 1-86 AHM01JTRP
1.4 メンテナンス方法

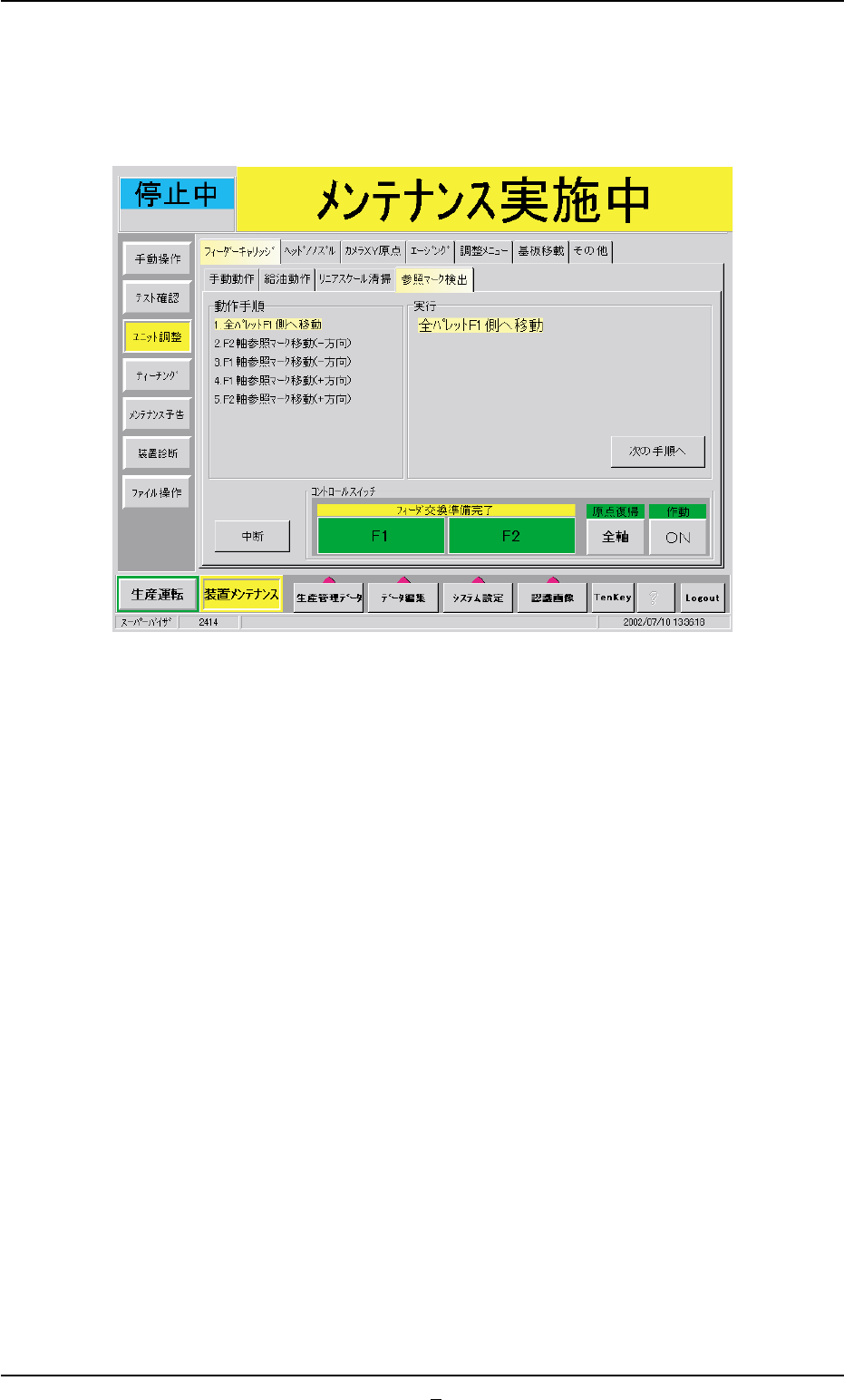

(3) 作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押します。
フィーダキャリッジが F1 側へ移動し、以下の画面が表示されま
す。
Fig.4A91-3
(4) [次の手順へ]ボタンを押します。
(5) 同様の手順を繰り返し、参照マークが検出されることを確認しま
す。
0509-003 1-86-1 AHM01JTRP
1.4 メンテナンス方法
1.4.111.4.11
1.4.111.4.11
1.4.11
リニアモータのヨーク面の清掃リニアモータのヨーク面の清掃
リニアモータのヨーク面の清掃リニアモータのヨーク面の清掃
リニアモータのヨーク面の清掃
リニアモータのヨーク面の清掃は、毎月行ってください。
ペースメーカ装着者は、装置内で作業しないでください。
ペースメーカが磁気による異常を受け、重大な事故になるお
それがあります。
• 磁気を帯びやすい金属を近づけないでください。
磁気に引き寄せられ、けがをしたり、装置が故障するおそ
れがあります。
• 磁気の影響を受けやすいものを近づけないでください。
••
••
•
作業手順作業手順
作業手順作業手順
作業手順
(1) 装置の電源およびエア源を切ります。
(2) フィーダ作業エリア安全扉をすべて開きます。
(3) 上ヨーク上側、上ヨーク裏側および下ヨーク上側をウエスで清掃
します。
Fig.4A92
(4) フィーダキャリッジを手で押して移動させます。
(5) 上ヨーク上側、上ヨーク裏側および下ヨーク上側を掃除機または
ウエスで清掃します。
警告
注意
ࡈࠖ࠳ࠠࡖ࠶ࠫ
࡛ࠢⵣ
ਅ࡛ࠢ
࡛ࠢ
1-86-2 AHM01JTRP
1.4.121.4.12
1.4.121.4.12
1.4.12
オイルフィルタの交換手順オイルフィルタの交換手順
オイルフィルタの交換手順オイルフィルタの交換手順
オイルフィルタの交換手順
オイルフィルタの交換は、初回 500 時間、以降 12,000 時間ごとに行っ
てください。
••
••
•
準備する物準備する物
準備する物準備する物
準備する物
工具類: モンキースパナ、六角レンチ(M14、M10)、脚立
材 料: オイルフィルタ(Type:LND-04)、オイル(シンテソ HT220
約14 リットル)、シールテープ
その他：ビニール袋、ウエス、ガムテープ、ゴム手袋、排油を入れ
る容器
••
••
•
交換手順交換手順
交換手順交換手順
交換手順
(1) 装置の上カバーを外し、正面扉を開けます。
(2) オイルフィルタ前のファンを取外します。
Fig. 4A92-1
(3) オイルがこぼれないように、オイルフィルタ部をビニール袋で囲
み、ガムテープで固定してください。
ビニール袋前面は開けておいてください。
Fig. 4A92-2
ࡁ࠻
ࡈࠔࡦ࿕ቯࡏ࡞࠻
1.4 メンテナンス方法
0509-001
