オイルフィルタの交換手順オイルフィルタの交換手順
オイルフィルタの交換手順オイルフィルタの交換手順
オイルフィルタの交換手順
オイルフィルタの交換は、初回 500 時間、以降 12,000 時間ごとに行っ
てください。
••
••
•
準備する物準備する物
準備する物準備する物
準備する物
工具類: モンキースパナ、六角レンチ(M14、M10)、脚立
材 料: オイルフィルタ(Type:LND-04)、オイル(シンテソ HT220
約14 リットル)、シールテープ
その他：ビニール袋、ウエス、ガムテープ、ゴム手袋、排油を入れ
る容器
••
••
•
交換手順交換手順
交換手順交換手順
交換手順
(1) 装置の上カバーを外し、正面扉を開けます。
(2) オイルフィルタ前のファンを取外します。
Fig. 4A92-1
(3) オイルがこぼれないように、オイルフィルタ部をビニール袋で囲
み、ガムテープで固定してください。
ビニール袋前面は開けておいてください。
Fig. 4A92-2
ࡁ࠻
ࡈࠔࡦ࿕ቯࡏ࡞࠻
1.4 メンテナンス方法
0509-001
1-86-3 AHM01JTRP
(4) オイルフィルタ下部のナットをスパナで緩めます。
手で回して抜き、ナットが十分緩むまでフィルタカバーを上に押
し上げておきます。
カバーを押さえておかないとカバーの上からもオイルが出てきますの
で注意してください。
ナットが抜ける状態のときも下からオイルが出てきますので、ウエス
などを準備して作業してください。
(5) フィルタカバーを下に抜き取ります。

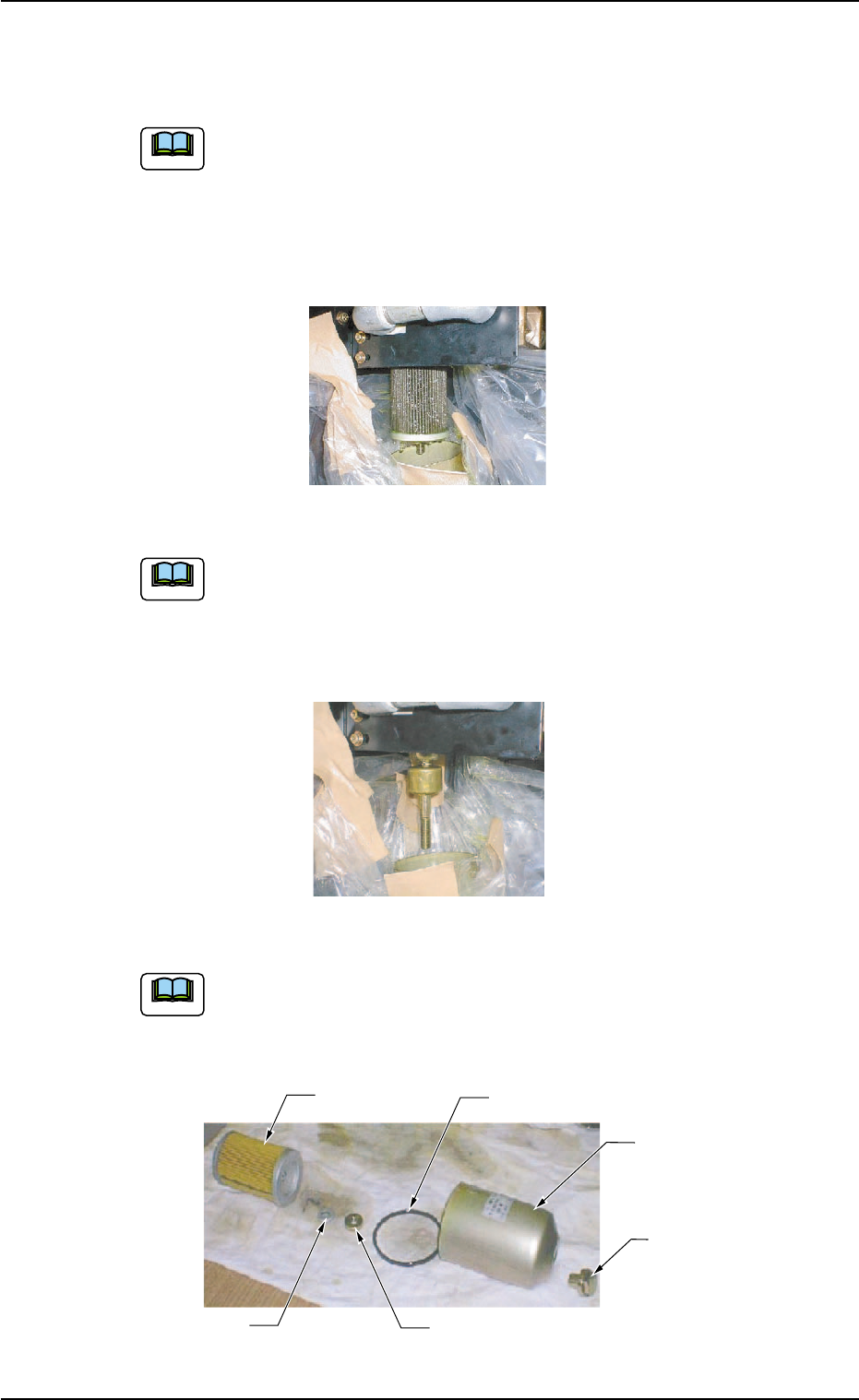

Fig. 4A92-3
フィルタカバーを抜くとき、カバー縁にパッキンが付いていることが
あるので注意してください。
(6) オイルフィルタを固定しているナットを回して外し、オイルフィ
ルタを下に抜き取ります。
Fig. 4A92-4
オイルフィルタ下部に張り付いたワッシャは再使用するので、捨てな
いように注意してください。
(7) オイルが十分に出るまでしばらく置いておきます。
Fig. 4A92-5
ࡁ࠻
ࡁ࠻
1.4 メンテナンス方法
0509-001
ࡁ࠻
࠽࠶࠻
ࠞࡃ
ࡄ࠶ࠠࡦ
ࠛࡔࡦ࠻
࠽࠶࠻
ࡢ࠶ࠪࡖ
1-86-4 AHM01JTRP
(8) 新しいオイルフィルタを差込み、ワッシャを付け、ナットを締め
つけ固定します。
Fig. 4A92-6
(9) フィルタカバーを取付け、ナットを締め付けます。
(a) カバー縁のパッキンが傾かない様、上部に差し込んでから、カ
バーを付けてください。
(b) パッキンが変形しない様にしてください。ナットの締め付け過ぎ
は変形してしまう要因の 1 つです。
(10)ファンを取付け固定します。
(11)交換したオイルフィルタにオイルを給油します。
オイルフィルタへの給油方法は、“1.4.13 ロータリータレットの給
油”を参照してください。
ࡢ࠶ࠪࡖ࠽࠶࠻
ࡁ࠻
1.4 メンテナンス方法
0509-001
ࡁ࠻
