1 - 86 - 6 AHM01JTRP ࠗࡦ࠺࠶ࠢࠬឃᴤญ ࠡࠕ ࡏ࠶ࠢࠬㇱ ࠗࡦ࠺࠶ࠢࠬㇱ ࠞࡓࡏ࠶ࠢࠬㇱ (4) 給油が済み、オイル栓が締めてあることを確認し、正面扉を閉め、上カバーを取付けます。 (5) 電源を入れてオイルを循環させ (5 分前後 ) 、電源を切ります。電源を「入り」にするだけでクーリング部のポンプは回り、オイルが循環します。 (6) 再度、上カバーを外し、正面扉を開けます。 (7) 約 30 分…

1-86-5 AHM01JTRP

1.4.131.4.13

1.4.13

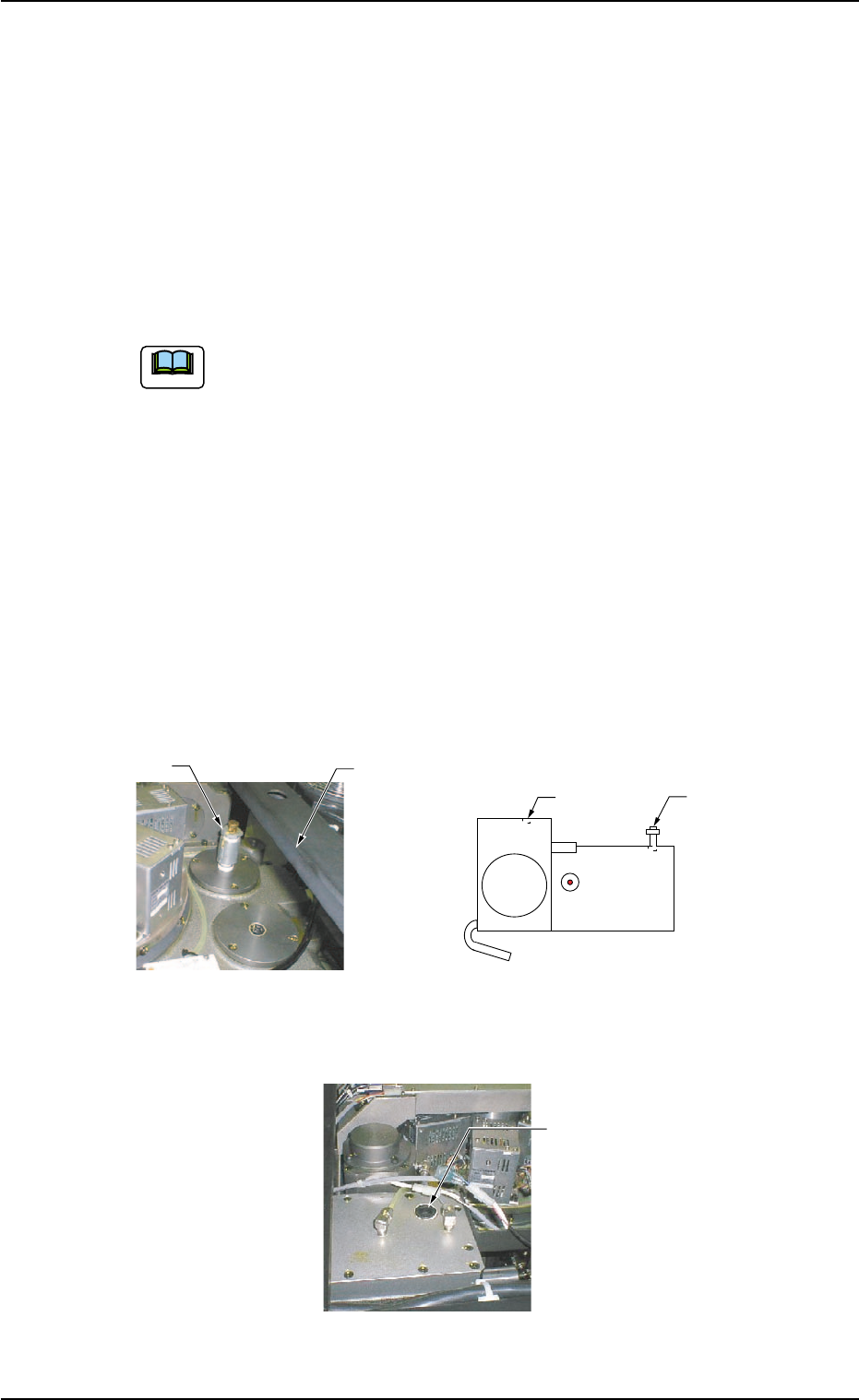

ロータリータレットの給油ロータリータレットの給油

ロータリータレットの給油

ロータリータレットへオイルを給油します。

オイル交換は、初回 500 時間、以降 6,000 時間ごとに行ってください。

(1) 上カバーを外し、正面扉を開けます。

(2) 排油口ホースを装置の外に引き出し、古いオイルを容器の中に排

油します。

オイルを排油するとき、ロータリータレット内部へはエアによる加圧

は行わないでください。

ロータリータレットのシール部などからのオイル漏れ不良の原因とな

ります。

(3) オイルを給油します。

給油方法は、以下の 2 つの方法があります。

1. 給油口上部の補強フレームを外してから、給油口1を開け給油

する。

2. 給油口 2(ギアボックス上部の M14)のオイル栓を外し、そこか

ら給油する。

Fig. 4A92-7

Fig. 4A92-8

ࡁ࡯࠻

1.4 メンテナンス方法

0509-001

⵬ᒝࡈ࡟࡯ࡓ

⛎ᴤญ

⛎ᴤญ

ࠝࠗ࡞ࠥ࡯ࠫ

ឃᴤญ

ࠗࡦ࠺࠶ࠢࠬㇱ

⛎ᴤญ

/ࠝࠗ࡞ᩖ

1-86-6 AHM01JTRP

ࠗࡦ࠺࠶ࠢࠬឃᴤญ

ࠡࠕ

ࡏ࠶ࠢࠬㇱ

ࠗࡦ࠺࠶ࠢࠬㇱ

ࠞࡓࡏ࠶ࠢࠬㇱ

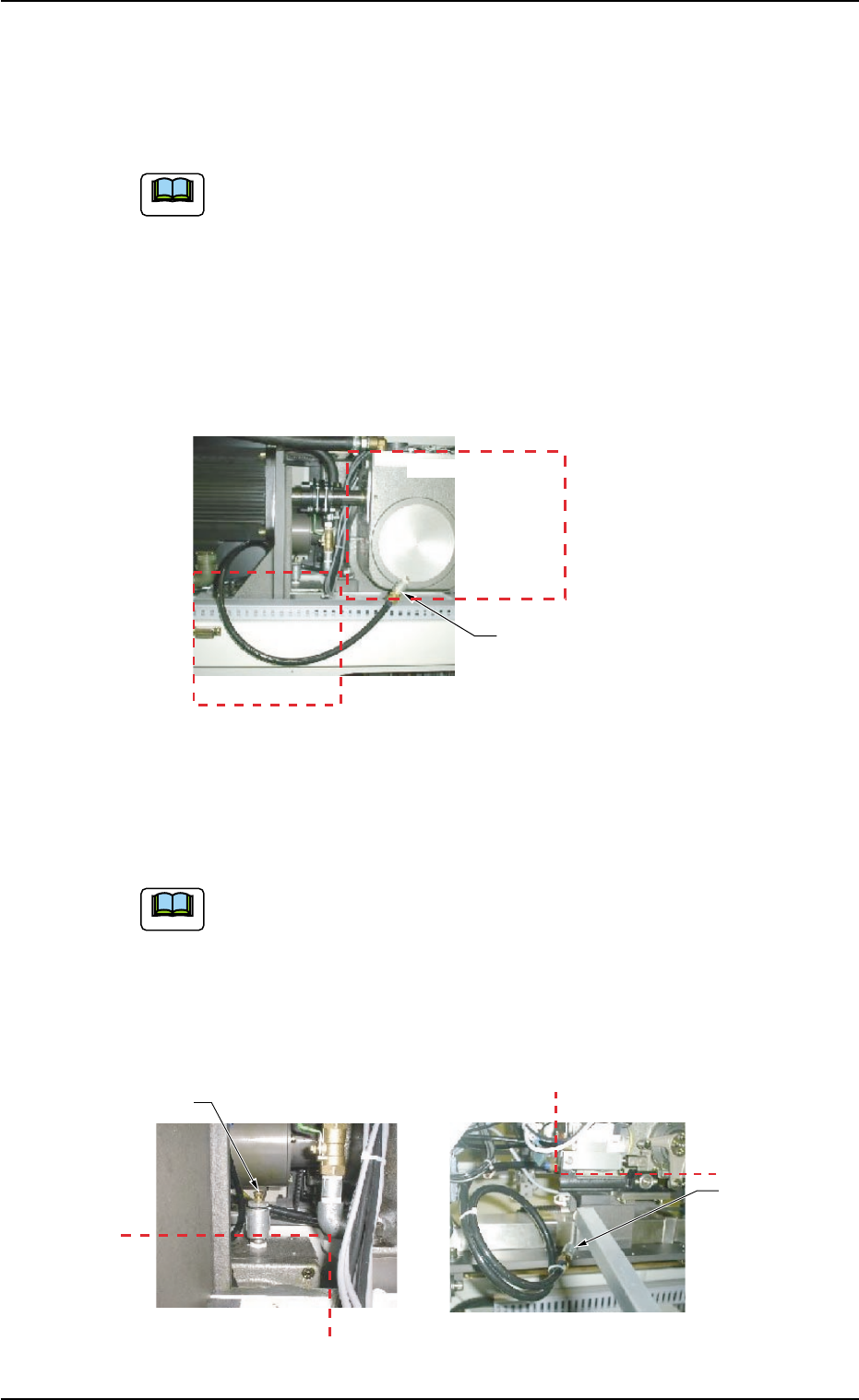

(4) 給油が済み、オイル栓が締めてあることを確認し、正面扉を閉め、

上カバーを取付けます。

(5) 電源を入れてオイルを循環させ (5 分前後)、電源を切ります。

電源を「入り」にするだけでクーリング部のポンプは回り、オイルが

循環します。

(6) 再度、上カバーを外し、正面扉を開けます。

(7) 約30分くらいしてからオイルゲージを確認し、赤丸中央くらいに

あるかを確認します。

不足している場合はオイルを追加し、オーバーしている場合はイ

ンデックスの排出口よりオイルを抜いて調整してください。

Fig. 4A92-9

(8) 調整が完了したらオイル栓にシールテープを巻き、締め直します。

(9) オイル栓からオイルのにじみが出ないことを確認してください。

出ないようであれば天井カバーを取付け、ネジ止めしてください。

オイル量は全体で約 14 リットル、

インデックスからクーリング部まで約11 リットルです。

オイルフィルタ分だけのオイル量は、

約 400 cc (0.4 リットル) です。

クーリング部は約 1 リットル、

インデックス部は約10 リットルです。

また、別容器のカムボックスは約 2.2 リットルです。

Fig. 4A92-10 “カムボックス”

1.4 メンテナンス方法

0509-001

ࡁ࡯࠻

ࠡࠕ

ࡏ࠶ࠢࠬㇱ

ࠞࡓࡏ࠶ࠢࠬ⛎ᴤญ

ࠞࡓࡏ࠶ࠢࠬ

ឃᴤญ

1-86-7 AHM01JTRP

1.4 メンテナンス方法

0509-001

1.4.141.4.14

1.4.14

エキゾーストクリーナのエレメント交換手順エキゾーストクリーナのエレメント交換手順

エキゾーストクリーナのエレメント交換手順

(1) オイルケースを取外します。

ドレンコックを緩めると、溜まったグリスが出てきます。

Fig. 4A92-11

(2) エレメントからナットを外して、ワッシャーを外します。

F4A92-12

ࡁ࡯࠻

ࠛࠠ࠱࡯ࠬ࠻ࠢ࡝࡯࠽

ࠝࠗ࡞ࠤ࡯ࠬࠍᄖߒߚ⁁ᘒ

ࠝࠗ࡞ࠤ࡯ࠬ

࠼࡟ࡦࠦ࠶ࠢ

ࠛ࡟ࡔࡦ࠻

࠽࠶࠻ࠍᄖߒߚ⁁ᘒ ࡢ࠶ࠪࡖ࡯ࠍᄖߒߚ⁁ᘒ

ࡢ࠶ࠪࡖ

࠽࠶࠻
