Table 4B5
症状 （1）［POWER ON］ボタンが“赤色”となり、以下の画面が表示されます。

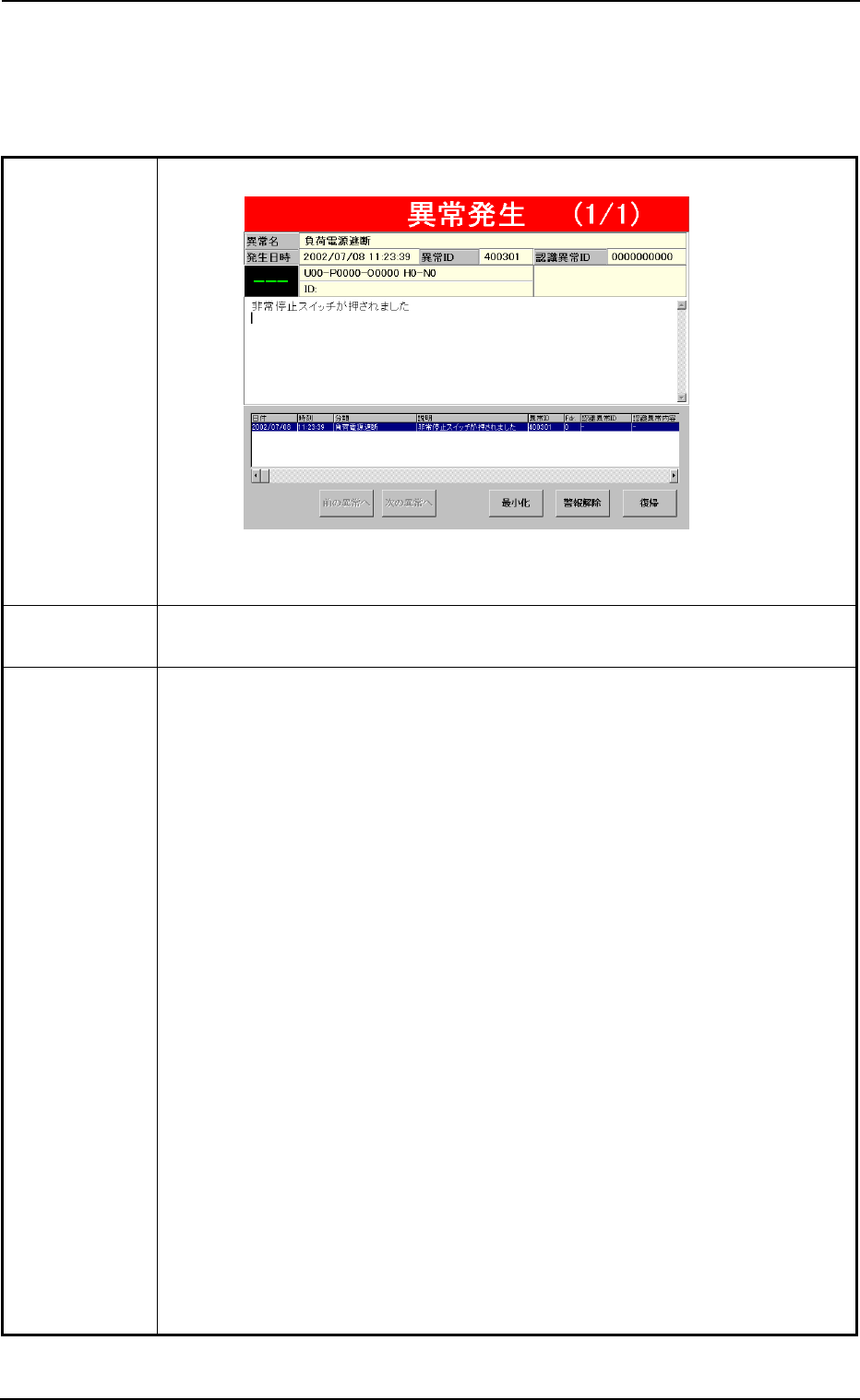

Fig.4B7
要因 （1）［非常停止］スイッチが押されました。
復帰方法 （1）［復帰］ボタンを押してください。
（2） 落下している部品を確認して除去してください。
ステーション 12 から 6 の吸着ノズルの真下を確認してください。
特に、ステーション3の部品認識部のスコープ上に部品が落ちた場合に
は、必ず除去してください。
（3） テープフィーダの確認をしてください。
吸着しようとした部品がテープ上に残っている場合は部品を取り除いて
ください。
（4）［非常停止］スイッチのロック状態を解除してください。
（5）［ POWER ON］ボタンを 1 秒以上押し続けて電源を再投入します。
• [POWER ON]ボタンが“黄緑色”になれば通電されたことを示します。
“黄緑色”にならず“赤”のままの場合には、再度、原因を確認して
除去してください。
（6） 生産運転メニューの[全軸]ボタンを押した後、2秒以内に操作パネルの
[ENABLE]ボタンを押して、全原点復帰をしてください。
（7） 装着途中の基板がXY テーブル上の位置決め部から外れていないか、お
よび部品が正常に装着されているか（ばらまきなどがないか）を確認し
ます。
2.3 非常停止スイッチが押された場合
0308-002 2-21 AHM01JTRP
（8） 生産運転画面のオペレータメッセージ欄に、“WARM スタート可能”の
メッセージが表示されている場合は、ウォームスタート可能な状態で
す。
（a）ウォームスタート可能な状態とは、部品装着途中で生産が中断
された場合です。
（b）1 部品も装着しない状態で運転が中断した場合は、ウォームス
タートできません。
Fig.4B8 “生産運転”サブメニュー画面
（9） 生産運転サブメニューの[運転方法]ボタンを押し、“運転方法”サブメ
ニュー画面を表示します。
Fig.4B9　“運転方法”サブメニュー画面（WARM スタート可能状態）
（a）ウォームスタート可能な状態の場合は、“運転方法”サブメ
ニュー画面上に[WARM]ボタンが表示されています。
（b）[WARM]ボタンが表示されていないときは、ウォームスタートの
対象外の場合か、異常発生後の復帰手順に誤りがあった場合で
す。そのときは、セミオートのステップ指定で復帰してくださ
い。
2.3 非常停止スイッチが押された場合
ࡁ࡯࠻
0411-002 2-22 AHM01JTRP
ࡁ࡯࠻
（10）中断されたときの最終装着部品の状態を確認します。
“運転方法”サブメニュー画面のスタートステップ欄に、最終装着ス
テップが表示されています。
この部品が基板に装着されているかどうか、目視確認を行います。
（11）“運転方法”サブメニュー画面で、XYテーブル移動の[最終装着位置]ボ
タンを押します。
（12）メインメニューバーの[認識画面]ボタンを押して、右上1/4の認識画像
を表示させます。
（13）作 動 [ON]ボタンを押した後、2秒以内に操作パネルの[ENABLE]ボタンを
押します。
最終装着位置が認識イメージとして表示されます。
Fig.4B10 “運転方法”サブメニュー画面（最終ステップ確認）
（14）部品装着状態を確認し、未装着の場合は最終部品を“装着する”、装着
済の場合は“装着しない”を選択します。
（15）XYテーブル移動の[原点]を押し、作動[ON]ボタンを押した後、2秒以内
に操作パネルの[ENABLE]ボタンを押します。
XY テーブルが原点に戻ります。
（16）操作パネルの[START]ボタンを押します。
ウォームスタートが開始します。
（17）ウォームスタートで生産した基板は、すべての部品が正常に装着されて
いることを確認してください。
ࡁ࡯࠻
2.3 非常停止スイッチが押された場合
0411-002 2-23 AHM01JTRP
