安全 - 15 AHM01J-P 安全にお取扱いいただくために スイッチ名 装 置 処 置 ［非常停止］スイッチ ( 1 ) ［非常停止］ スイッチが 1 つでも押されたときは、 ［非常停止］スイッチ (2) 次のように処置されます。 ［非常停止］スイッチ (3) ［非常停止］スイッチ (4) • 負荷電源がすべて遮断されます。 全モータ軸、ソレノイド系 (SOL 、 SV)24V 負荷すべて の電源供給が遮断されます。 （ただし、真空…
安全 -14 AHM01J-P
安全にお取扱いいただくために
0411-001
3. 安全に関する機能
使用者保護のためのスイッチ
装置の異常が検出された場合に危険な可動部を停止させる機能であり、すべて
装置側 (ハードウェア) で処理され、ソフトウェアでは行っていません。

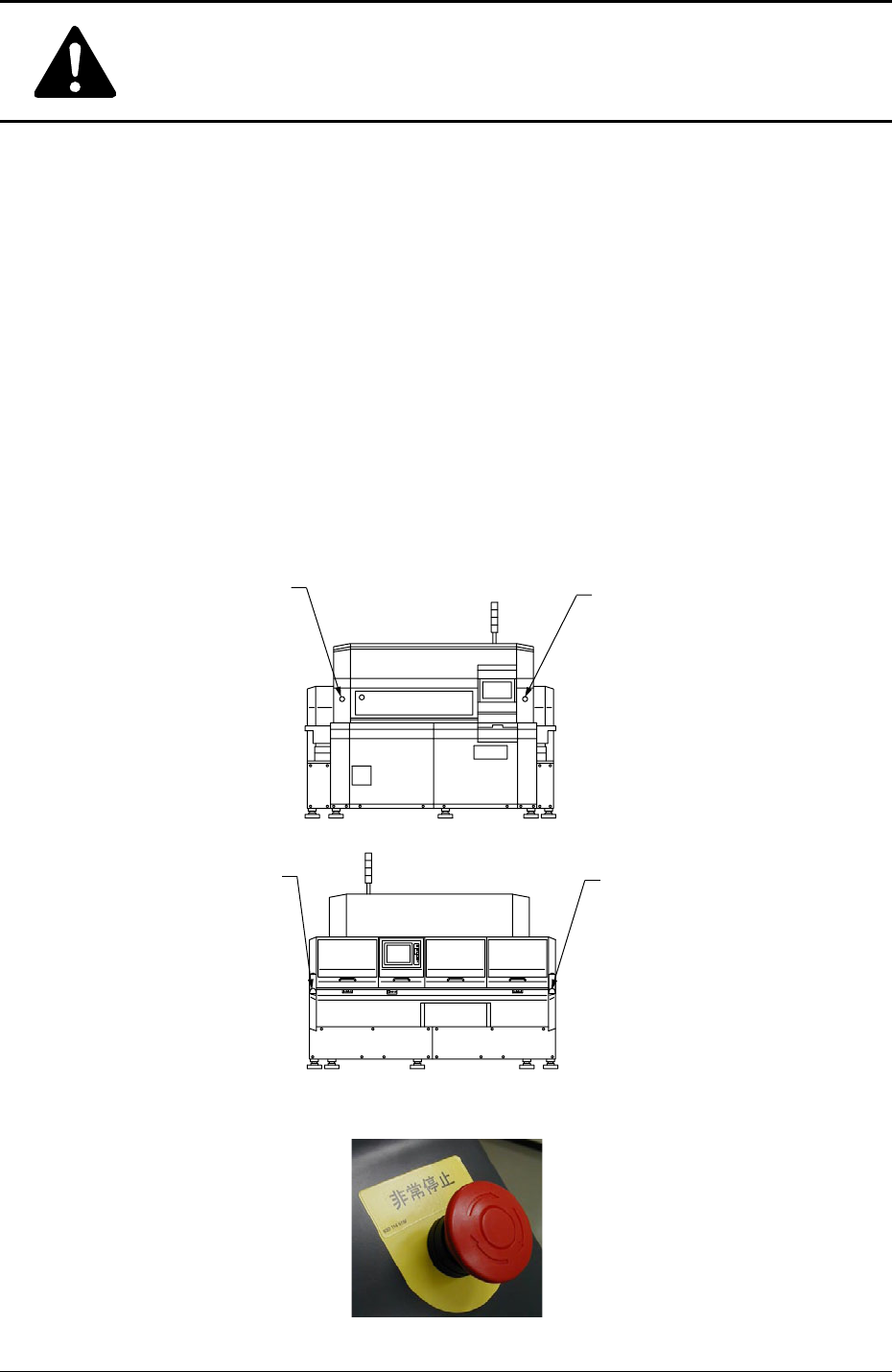

［非常停止］スイッチ
非常時などで緊急に運転を停止させたい場合は、 ［非常停止］スイッチを押し
てください。
電源が切れ、運転が停止します。
㨇㕖Ᏹᱛ㨉ࠬࠗ࠶࠴
㨇㕖Ᏹᱛ㨉ࠬࠗ࠶࠴
㨇㕖Ᏹᱛ㨉ࠬࠗ࠶࠴
㨇㕖Ᏹᱛ㨉ࠬࠗ࠶࠴
(KI:ޓ೨㕙࿑
(KI:ޓᓟ㕙࿑
Fig.1X15 非常停止スイッチ
安全 -15 AHM01J-P
安全にお取扱いいただくために
スイッチ名 装 置 処 置
［非常停止］スイッチ(1) ［非常停止］スイッチが 1 つでも押されたときは、
［非常停止］スイッチ(2) 次のように処置されます。
［非常停止］スイッチ(3)
［非常停止］スイッチ(4) • 負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系(SOL、SV)24V 負荷すべて
の電源供給が遮断されます。
（ただし、真空ポンプ、DD 軸モータの負荷電源は除く。
また、制御基板およびセンサなどの制御電源は除く）
0411-001
Table 1X1
安全 -16 AHM01J-P
安全にお取扱いいただくために
0411-001
Table 1X2
［前面安全扉確認］スイッチ
［OPERATION］スイッチが“RUN”側に設定されているとき前面安全扉を開ける
と、このスイッチが作動して異常が発生します。
“SETUP”側に設定されている場合は、このスイッチは機能しません。
Fig.1X16 前面図
スイッチ名 装 置 処 置
［前面安全扉確認］スイッチ 前面安全扉が開いたとき次のように処置されます。
• 負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系(SOL、SV)24V 負荷すべて
の電源供給が遮断されます。
（ただし、真空ポンプ、DD 軸モータの負荷電源は除
く。また、制御基板およびセンサなどの制御電源は
除く）
㨇೨㕙ోᚺ⏕㨉ࠬࠗ࠶࠴
೨㕙ోᚺ
