安全 - 17 AHM01J-P 安全にお取扱いいただくために 安全扉を開けるときは、確実にロックされていることを確認してくだ さい。 ロックが外れると扉が体に当り、けがをするおそれがあります。 安全扉を開閉するときは、手をすべらせて扉を落とさないよう注意し てください。 扉を落とすと指挟みなどのけがをするおそれがあります。 注意 0710-002
安全 -16 AHM01J-P
安全にお取扱いいただくために
0411-001
Table 1X2

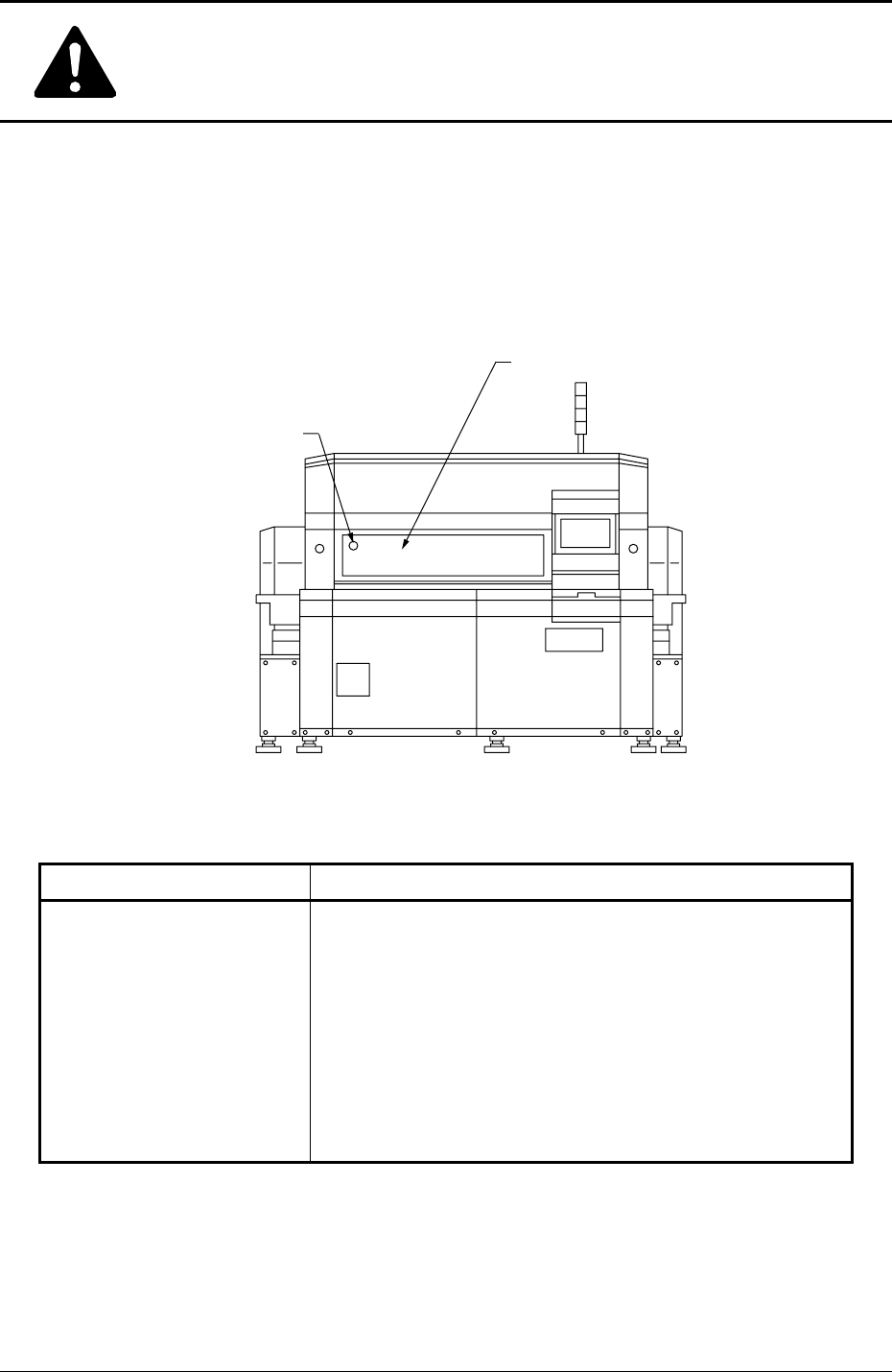

［前面安全扉確認］スイッチ
［OPERATION］スイッチが“RUN”側に設定されているとき前面安全扉を開ける
と、このスイッチが作動して異常が発生します。
“SETUP”側に設定されている場合は、このスイッチは機能しません。
Fig.1X16 前面図
スイッチ名 装 置 処 置
［前面安全扉確認］スイッチ 前面安全扉が開いたとき次のように処置されます。
• 負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系(SOL、SV)24V 負荷すべて
の電源供給が遮断されます。
（ただし、真空ポンプ、DD 軸モータの負荷電源は除
く。また、制御基板およびセンサなどの制御電源は
除く）
㨇೨㕙ోᚺ⏕㨉ࠬࠗ࠶࠴
೨㕙ోᚺ
安全 -17 AHM01J-P
安全にお取扱いいただくために
安全扉を開けるときは、確実にロックされていることを確認してくだ
さい。
ロックが外れると扉が体に当り、けがをするおそれがあります。
安全扉を開閉するときは、手をすべらせて扉を落とさないよう注意し
てください。
扉を落とすと指挟みなどのけがをするおそれがあります。
注意
0710-002
安全 -18 AHM01J-P
安全にお取扱いいただくために

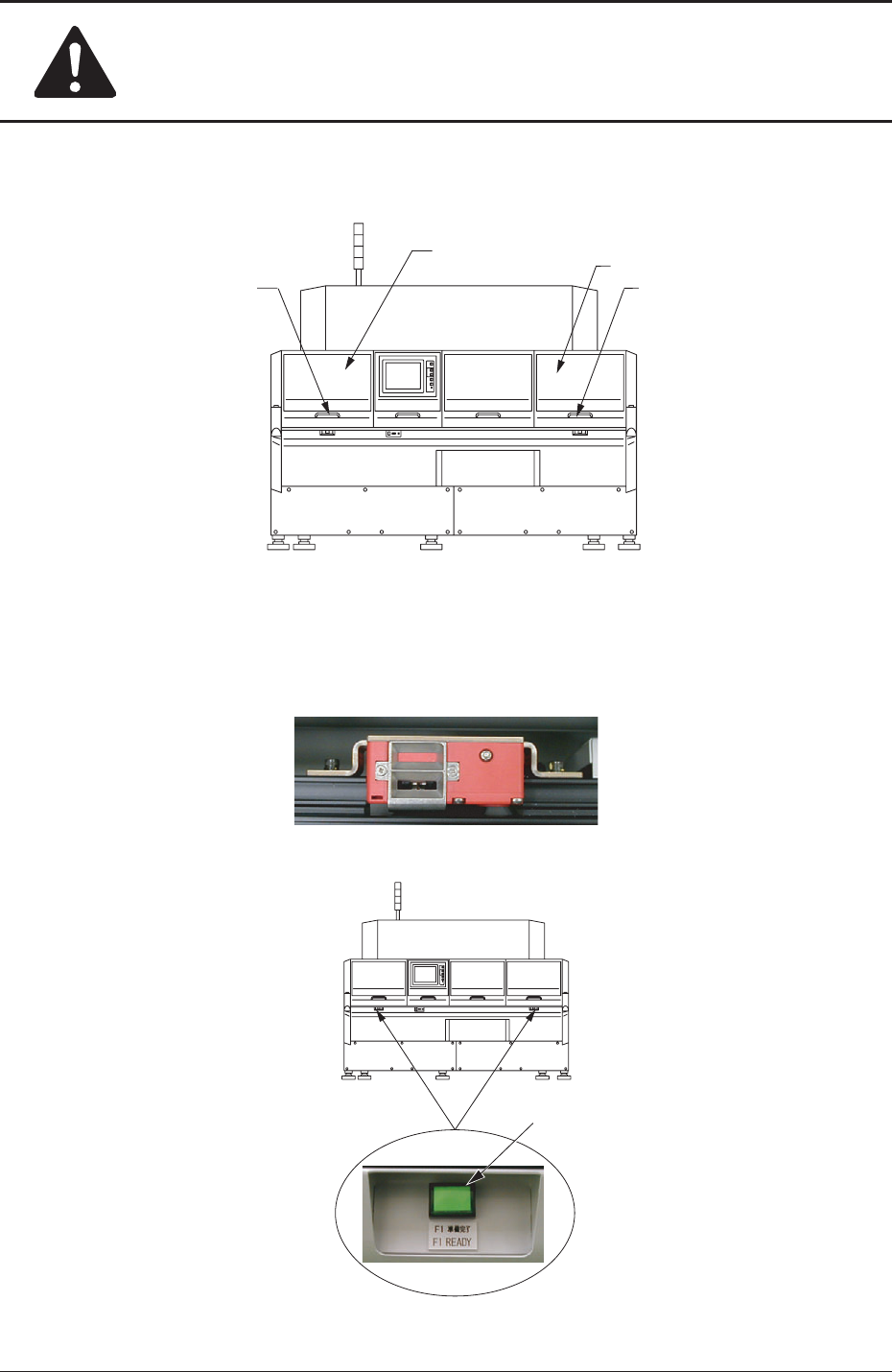

［フィーダ作業エリア安全扉］スイッチ
Fig.1X17 後面図
［フィーダ作業エリア安全扉］スイッチは、以下のように各フィーダ作業エリア
安全扉の内側に取付けられています。
Fig.1X18 ［フィーダ作業エリア安全扉］スイッチ
Fig.1X19
㨇(ᬺࠛࠕోᚺ㨉
ࠬࠗ࠶࠴
㨇(ᬺࠛࠕోᚺ㨉
ࠬࠗ࠶࠴
(ᬺࠛࠕోᚺ
(ᬺࠛࠕోᚺ
㨇ࡈࠖ࠳Ḱቢੌ㨉ࡏ࠲ࡦ
0710-002
