3.3 異常ID と復帰方法
0509-002 2-103 AHM01JTRP
　
異常異常
異常異常
異常
IDID
IDID
ID
　　　　　異常名　　　　　異常名
　　　　　異常名　　　　　異常名
　　　　　異常名
説　明説　明
説　明説　明
説　明
430707 部品姿勢検出　　　　　　　　 排出ミス部品を検出しました。
対象ヘッドのノズルを確認してください。
(要因 1) 装置の自己診断によるメッセージです。
(復帰方法 1) 復帰方法については、“2 編 2 節 2.7 部品持ち帰り検出機能”を参照してく
ださい。
430801 カムポジショナ　　　　　　 カムポジショナーアラーム信号が検出されました。
　
(要因 1) カムポジショナが異常です。
(復帰方法 1)〔復帰〕ボタンを押し異常表示を解除した後、当社サービスへ連絡してくださ
い。
430901 リカバリィ機能 リカバリィ回数が所定回数を超えました。
(要因 1) 装置の自己診断によるメッセージです。
(復帰方法 1) 全軸の原点復帰をしてから運転を再開してください。
復帰できない場合は、当社サービスへ連絡してください。
430a01 オイルクーラー　　　　　　 オイルクーラーアラーム信号が検出されました。
(要因 1)装置の自己診断によるメッセージです。
(復帰方法 1) 全軸の原点復帰をしてから運転を再開してください。
復帰できない場合は、当社サービスへ連絡してください。
430a02 オイルクーラー　　　　　　　 オイルクーラ流量計アラームが検出されました。
(要因 1) 本体駆動部 クーリングオイルフィルタの不良が考えられます。
(復帰方法 1) 新しいオイルフィルタに交換してください。
交換手順については、“1.4.12 オイルフィルタの交換手順”を参照してくださ
い。
　　　　　　　　　　
異常異常
異常異常
異常
IDID
IDID
ID
異常名異常名
異常名異常名
異常名
説　明説　明
説　明説　明
説　明
430a03 オイルクーラー オイルクーラー運転不可状態です。
オイルクーラー圧力スイッチのリセット、コントロール
ボックス内ブレーカ、供給電源を確認してください。
(要因 1) 装置の自己診断によるメッセージです。
(復帰方法 1) 全軸の原点復帰をしてから運転を再開してください。
復帰できない場合は、当社サービスへ連絡してください。
430b01冷却FAN　　　　　　　 冷却 FAN アラーム信号が検出されました。
(要因 1) 装置の自己診断によるメッセージです。
(復帰方法 1) 全軸の原点復帰をしてから運転を再開してください。
復帰できない場合は、当社サービスへ連絡してください。
430c01 吸着位置追従機能 吸着追従値が許容範囲を超えました。
フィーダを確認してください。
(要因 1) 装置の自己診断によるメッセージです。
(復帰方法 1) 全軸の原点復帰をしてから運転を再開してください。
復帰できない場合は、当社サービスへ連絡してください。
430d01 大型部品吸着ミス 吸着ミス部品との干渉を防ぐためフィーダユニットを停止
しました。
(要因 1) 装置の自己診断によるメッセージです。
(復帰方法 1) 全軸の原点復帰をしてから運転を再開してください。
復帰できない場合は、当社サービスへ連絡してください。
430e01 エアシリンダ カム拘束シリンダの圧力低下が検出されました。
(要因 1) 装置の自己診断によるメッセージです。
(復帰方法 1) 供給エア圧を確認し、全軸の原点復帰をしてから運転を再開してください。
復帰できない場合は、当社サービスへ連絡してください。
3.3 異常ID と復帰方法
0509-003 2-104 AHM01JTRP
異常異常
異常異常
異常
IDID
IDID
ID
異常名異常名
異常名異常名
異常名
説　明説　明
説　明説　明
説　明
430f01 吸着ミス検出 吸着ミス部品を検出しました。フィーダユニットを動作さ
せる前に部品を取り除いてください。
(要因 1) テープフィーダのテープ搬送面とサプレッサの間に部品を挟み込んでいる状態(部品
が立ってしまう)であります。

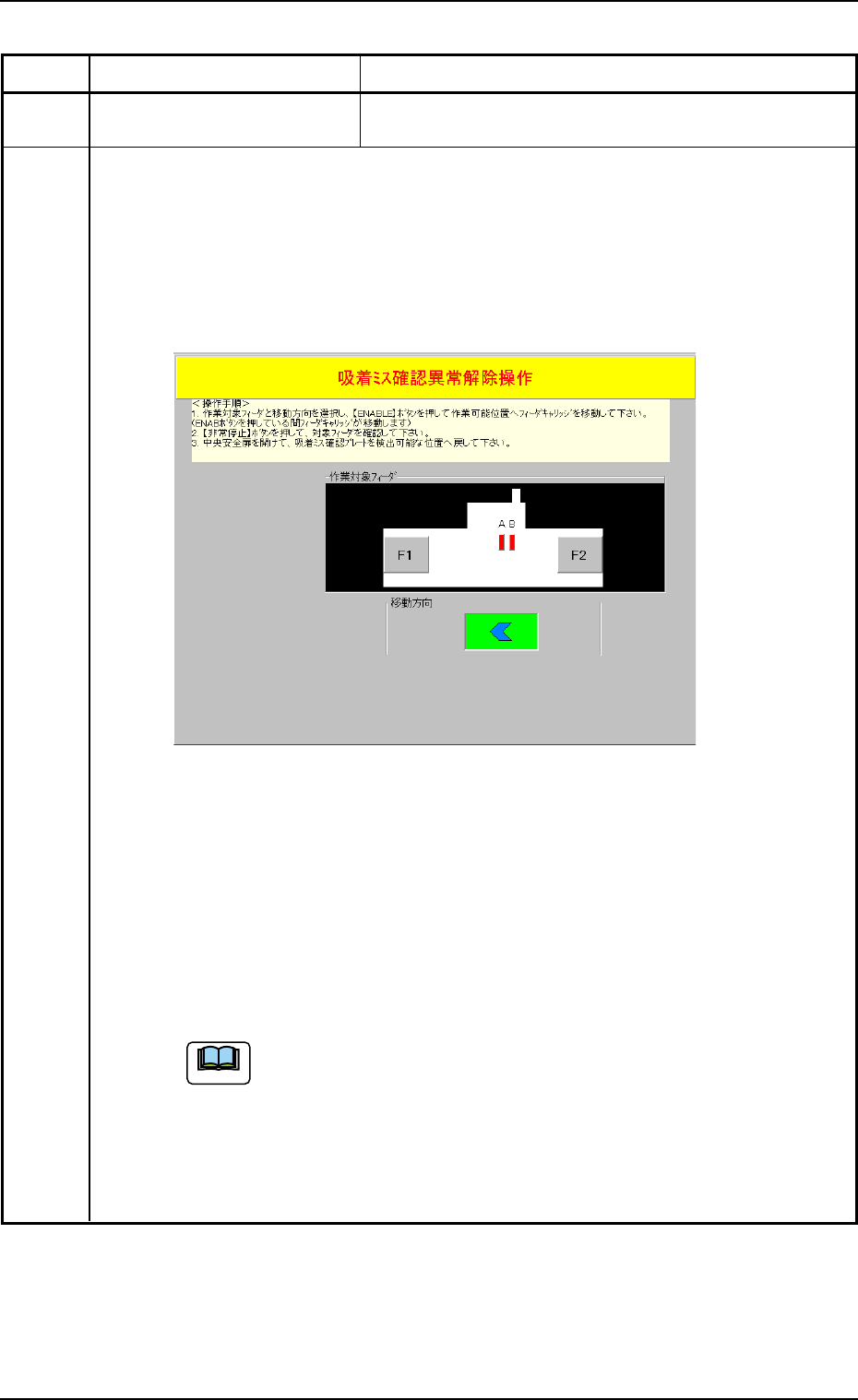

(復帰方法 1)[復帰]ボタンを押すと以下の“フィーダ装着異常解除操作”画面が表示されま
す。
この画面および以下の操作手順に従って復帰してください。
Fig. 4B21
(1) 吸着ミス除去作業が必要なテープフィーダのあるフィーダキャリッジ (作業対
象フィーダ) [F1]、[F2]、[F3]、[F4]と移動方向を選択し、[ENABLE] ボタンを押
して作業可能な位置まで移動します。
(2) [非常停止] スイッチを押します。
(3) フィーダ作業エリア安全扉（部品補給部）を開け、対象フィーダを確認しま
す｡
• 対象フィーダの吸着ミス部品を取り除いてください。
[F4]で吸着ミスが起きた場合は、フィーダ作業エリア安全扉へ移動で
きません。
中央安全扉(フィーダキャリッジカバー)を開け、対象フィーダを確認
します。
(次のページへつづく)
