安全 -21 AHM01J-P
安全にお取扱いいただくために
装置保護センサ

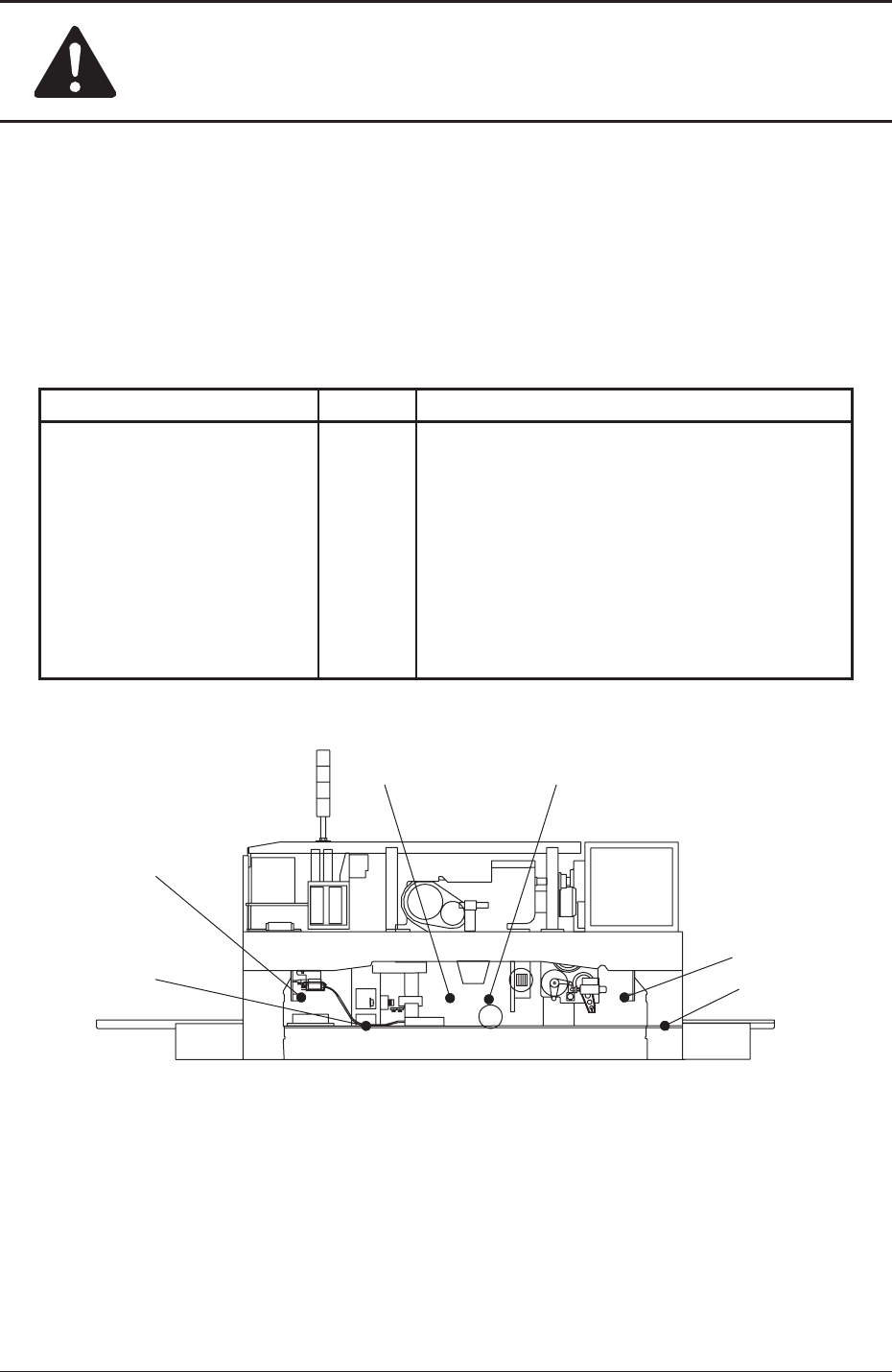

フィーダ装着異常検出センサ
テープフィーダが正しく取付けられていない状態での運転を防止します。
センサ名 記 号 装 置 処 置
装着ミス(+) BPX30
装着ミス(-) BPX31
持ち上がり防止(+) SQ2
持ち上がり防止(-) SQ3
フック外れ(+) BPX27
フック外れ(-) BPX28
後面図（上部）
Fig.1X22 フィーダ装着異常検出センサ
Table 1X5
左記センサの内 1 つでも異常を検出した場
合は、次のように処置されます。
• フィーダキャリッジ 1、2 の駆動電源が遮
断されます。
• ロータリータレットは、サイクル停止し
ます。
（ロータリータレットの角度が 0 度、また
は、360 度での停止です）
$2:
$2:
53
53
$2:
$2:
0710-002
安全 -22 AHM01J-P
安全にお取扱いいただくために

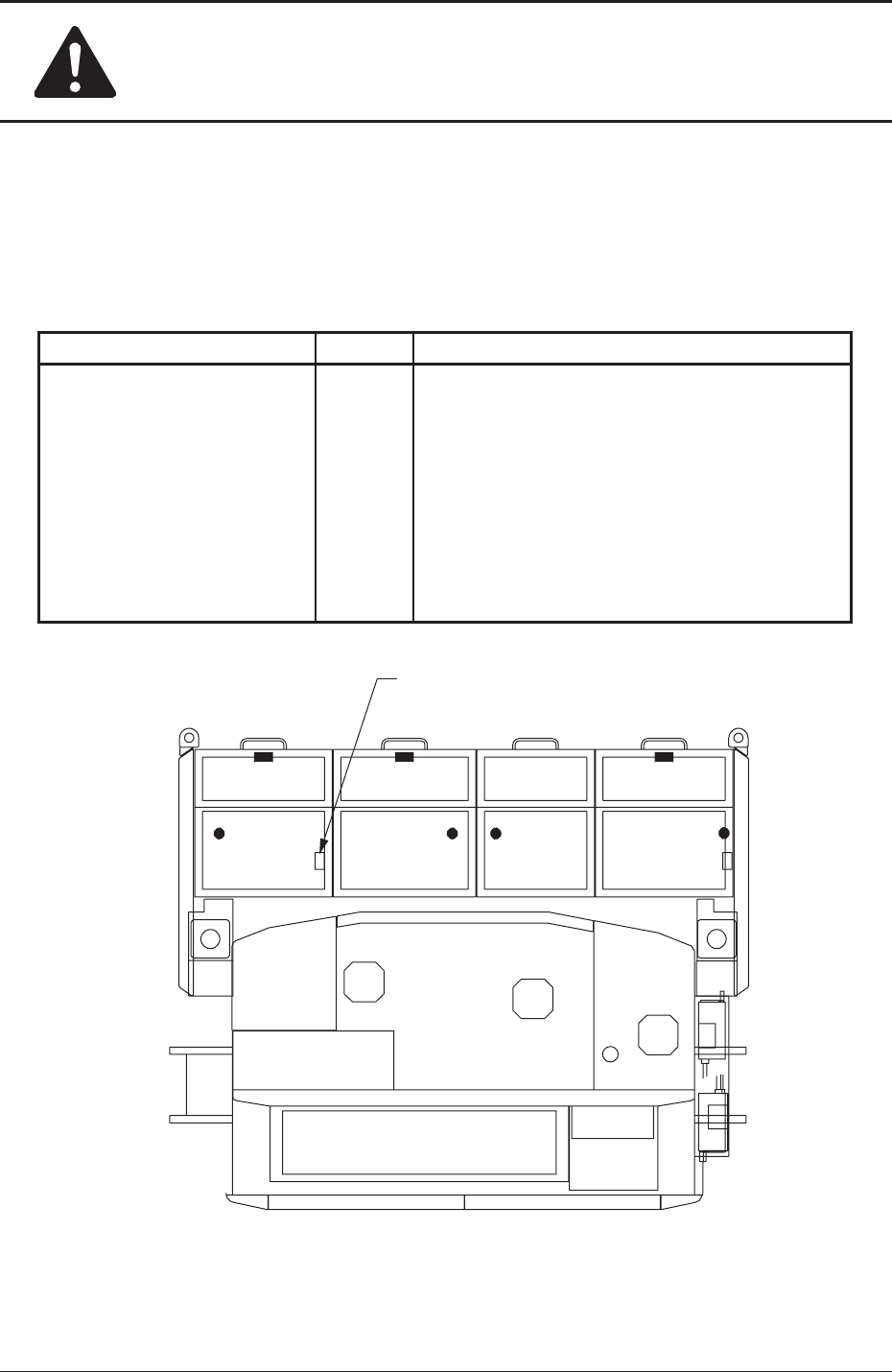

フィーダ軸衝突異常検出センサ
フィーダ軸が衝突したときに、装置の運転を停止します。
センサ名 記 号 装 置 処 置
キャリッジ衝突 12 BPH57
上面図
Fig.1X23 フィーダ軸衝突異常検出センサ
Table 1X6
左記センサの内 1 つでも異常を検出した場
合は、次のように処置されます。
• フィーダキャリッジ 1、2 の駆動電源が遮
断されます。
• ロータリータレットは、サイクル停止し
ます。
（ロータリータレットの角度が 0 度、また
は、360 度での停止です）
$2*
0710-002
安全 -23 AHM01J-P
安全にお取扱いいただくために
XY テーブル基板検出センサ
XY テーブル上で基板位置決めが外れたときに、装置の運転を停止します。
センサ名 記 号 装 置 処 置
XY テーブル基板検出（固定） BPH47
XY テーブル基板検出（可動） BPH49
Fig.1X24 XY テーブル基板検出センサ配置図
Table 1X7
左記センサの内 1 つでも異常を検出した場
合は、次のように処置されます。
• XY テーブルの駆動電源が遮断されます。
• ロータリータレットは、サイクル停止し
ます。
（ロータリータレットの角度が 0 度、また
は、360 度での停止です）
$2*
$2*
