認識異常 ID の基本体系
認識異常 ID は、以下のように 10 桁（10 進数）で表示されます。
　　　　AA　BB　C　DDDDD
　　　　　　　　　　　　
　詳細分類： 認識機能分類別による詳細
コード
　　　　　　　　　　　　 異常分類： 詳細分類の子分類コード
　　　　　　　　　　　　 異常分類： 詳細分類の親分類コード
　　　　　　　　　　　　 認識機能分類
認識機能分類
　　　　　　　　　　　　　　　　　　　　　　　 Table 4B12
　　　認識異常 ID　　　　　　　認識機能の分類
　　　　01　　　　　認識通信、データチェック
　　　　02　　　　　部品認識機能
　　　　03　　　　　基板認識機能
　　　　04　　　　　ノズル認識機能
　　　　10　　　　　各種教示機能
　　　　13　　　　　部品認識照明ランプ切れ
　　　　14　　　　　照明コントロールボード間通信
4.2 認識異常 ID 管理区分
0304-001 2-169 AHM01JTRP
4.34.3
4.34.3
4.3
　認識異常　認識異常
　認識異常　認識異常
　認識異常
IDID
IDID
ID
と復帰方法と復帰方法
と復帰方法と復帰方法
と復帰方法
　　
　　
　
4.3.1 4.3.1
4.3.1 4.3.1
4.3.1
認識通信異常、認識通信異常、
認識通信異常、認識通信異常、
認識通信異常、
データ異常データ異常
データ異常データ異常
データ異常
　　
　　

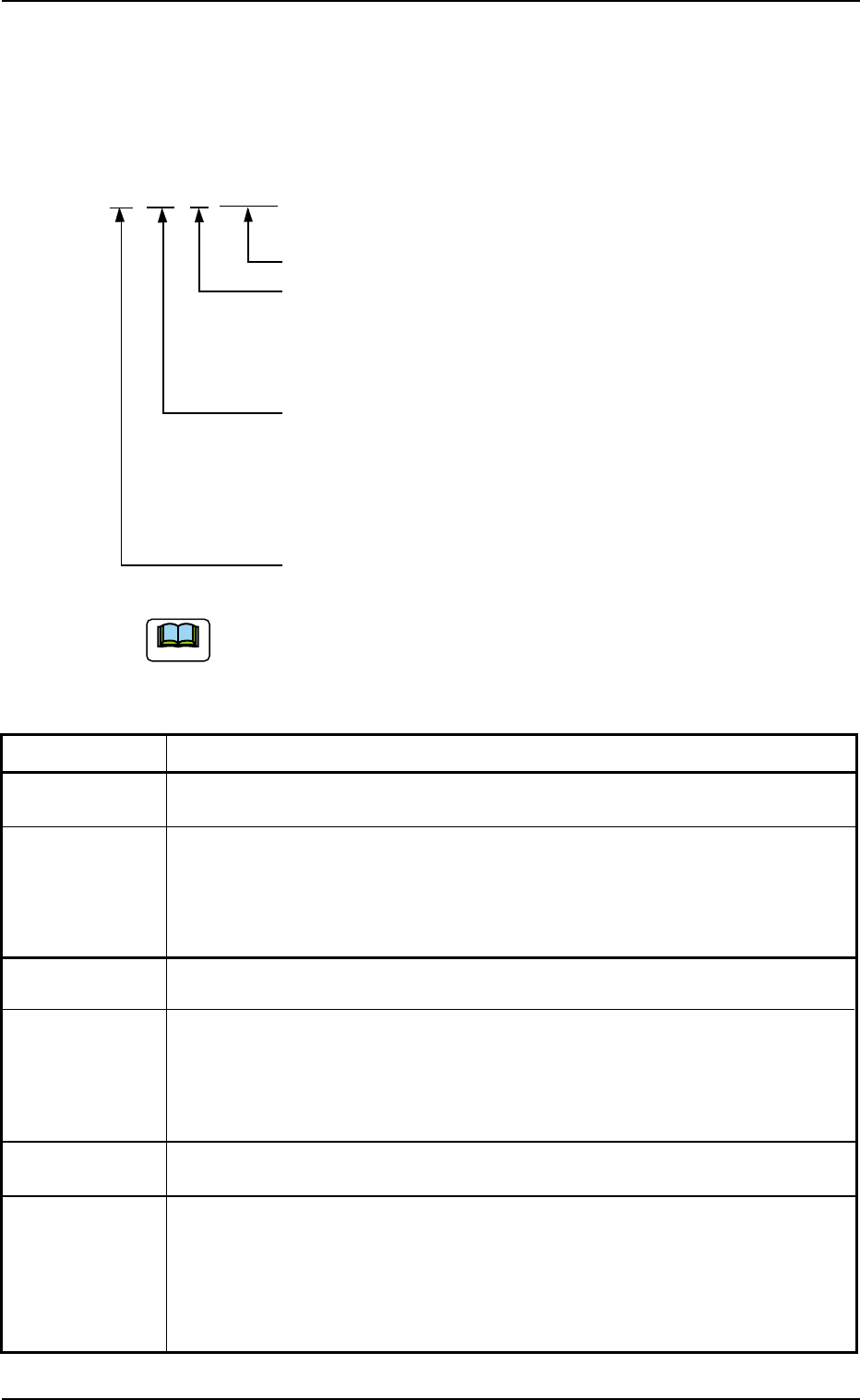

　AA　BB　C　DDDDD
　　　　　　　
　　　　　　 詳細コード
　　　　　　 異常の子分類
　　　　　　　　 　1 ：認識通信データ範囲異常
　　2 ： 入力データ組み合わせ異常
　3 ： 入力データ異常
異常の親分類
　10 ～ 70 ： 認識通信データ異常
　 90 ：認識通信手順異常
　 91 ：認識通信異常 (コマンド異常)
　 92 ：認識通信異常 (レスポンス異常)
　　　　　　 認識機能の分類（01）
　　　 記載している異常 ID 以外が発生した場合は、当社サービスへ連絡し
てださい。　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Table 4B13
認識異常認識異常
認識異常認識異常
認識異常
IDID
IDID
ID
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、
要因および復帰方法要因および復帰方法
要因および復帰方法要因および復帰方法
要因および復帰方法
0100100000 認識通信データ異常
（要因） 認識通信データ異常です。
（復帰方法 1） 当社サービスへ連絡してください。
0121300000 「セラミック基板用照明」が接続されていない
（要因）セラミック基板用照明の接続確認ができませんでした。
（復帰方法 1）当社サービスへ連絡して下さい。
0130300001 「カメラ倍率 X」または｢Y」データが異常
（要因） 各データが違います。
（復帰方法 1） 正しいデータを設定してください。
ࡁ࡯࠻
4.3 認識異常 ID と復帰方法
0509-003 2-170 AHM01JTRP
認識異常認識異常
認識異常認識異常
認識異常
IDID
IDID
ID
認識異常内容、認識異常内容、
認識異常内容、認識異常内容、
認識異常内容、
要因および復帰方法要因および復帰方法
要因および復帰方法要因および復帰方法
要因および復帰方法
0131300001 「カメラ位置 X」または｢Y」データが異常
0131300003 「カメラ角度」データが異常
0131300007 「カメラ 1-2X」または｢Y」データが異常
0132300002 「カメラゲイン」または｢レベル」データが異常
0133300001 「ノズル位置高倍 X」または「Y」データが異常
0133300002 「ノズル位置低倍 X」または「Y」データが異常
0133300004 「ノズル外径サイズ」データが異常
0133300005 「ノズル内径サイズ」データが異常
0133300008 「ノズル V 溝サイズ」データが異常
0134300001 「ノズル毎ゲイン」または「レベル」データが異常
0135300001「ノズルHigh」または｢Low レベルオフセット」データが異常
0136300001 「ノズル回転半径オフセット」データが異常
0137300001 「ヘッド回転中心位置 X オフセット」または「Y オフセット」データが異常
(要因) 各データが違います。
(復帰方法) 正しいデータを設定してください。
4.3 認識異常 ID と復帰方法
0509-002 2-171 AHM01JTRP
