KW1-M226D-000
Continued from
Page 13-1
KW1-M229L-000
KW1-M2292-000
KW1-M229F-000
KW1-M2291-000
No. Part No. Part Name Q'ty Remarks
KW1-M226D-000 TENSION LEVER ASSY 1 *Attention
KW1-M229L-000 IDLE ROLLER ASSY 1
KW1-M2292-000 INDENTATION LEVER ASSY 1
KW1-M229F-000 DRIVE ROLLER ASSY 1
KW1-M2291-000 DRIVE ROLLER UNIT 1
1 KW1-M226J-000 METAL SHAFT 1
2
3
KW1-M116F-000 LEVER AXIS PIN
1
*Attention
4
5 KW1-M119P-000 SPRING 1
6 KW1-M229R-000 COLLAR 1
7
8
9
10 KW1-M229K-000 SPRING 1
11
12
13
14
KW1-M22A1-001 LOWER GUIDE PLATE , R
1
15
KW1-M22A3-002
LOWER GUIDE PLATE , L 1
16 K87-M117B-000 PLANE WASHER 1
17
18
19 KW1-M22B5-000 SCREW,BOLT HEX.SOCKET 3
20 K87-M11BB-000 SCREW,FLAT HEAD+IB 1
21 K87-M55BG-000 SCREW,TRUSS HEAD+ 1
22 K87-M111N-000 SCREW,PAN HEAD+ 2
23 K87-M53BS-000 SCREW,PAN HEAD+ 2
24
25
K87-M1115-000 CIRCULAR RIVET
2
*Attention
KW1-1107
13
5

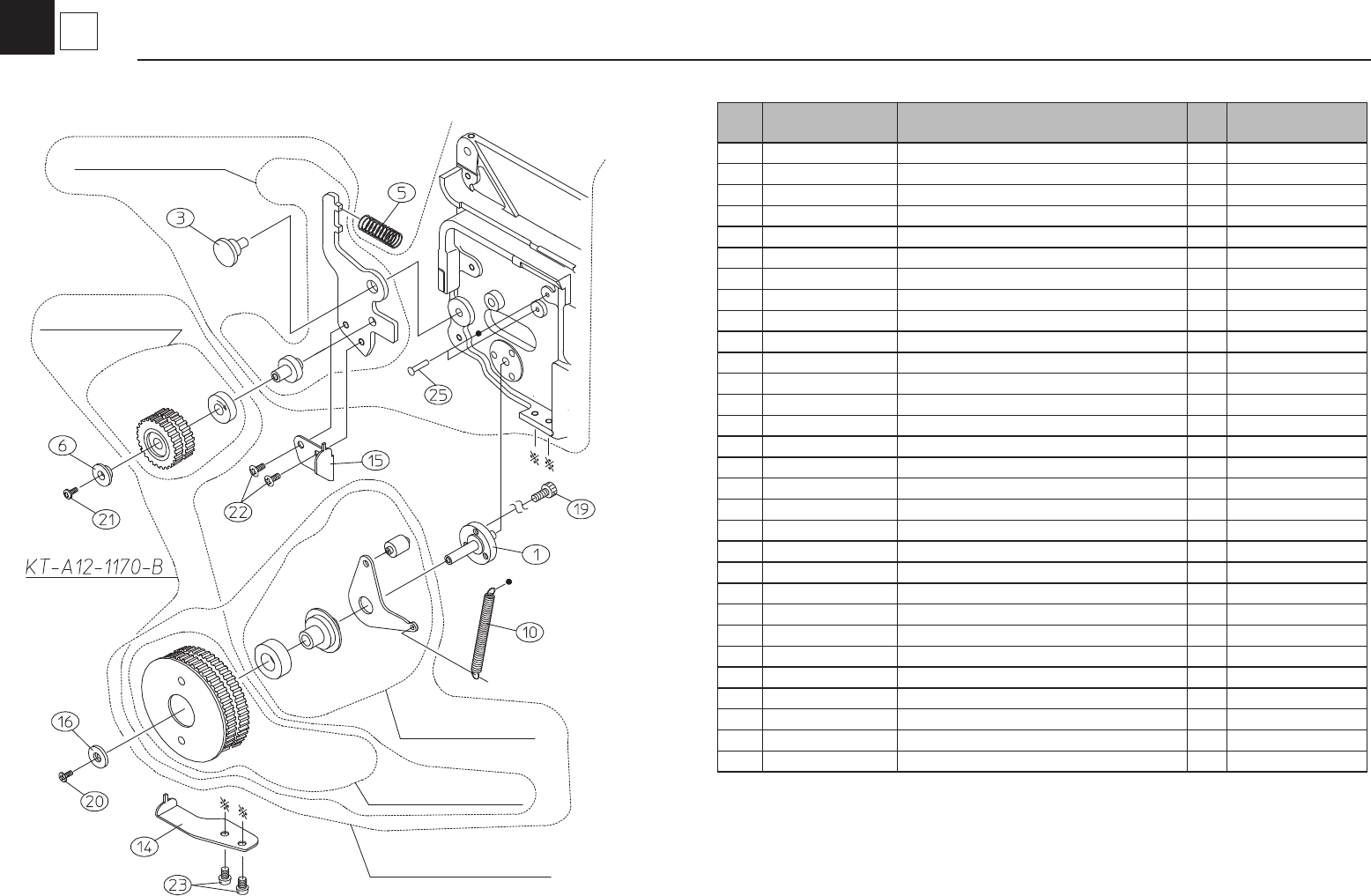

ROLL UP Unit
CL-12
CL-12(C type) 12mm
*Attention: This parts need press t and training.
*Attention:
圧入部品のため修理依頼を推奨します。
KW1-M22D0-101
KW1-M22D1-101
KW1-M22DA-100
No. Part No. Part Name Q'ty Remarks
KW1-M22DA-100 Tension Lever Assy 1
KW1-M22D0-101 Reel Holder Assy 1
KW1-M22D1-101 Reel Plate Assy 1
1
2
3
4
5
6
7 K87-M22DL-000 Spring 1
8 K87-M55BN-000 Screw,Flat Head+ 3
9 K87-M11D7-200 Circlip C 1
KW1-0911
13
6

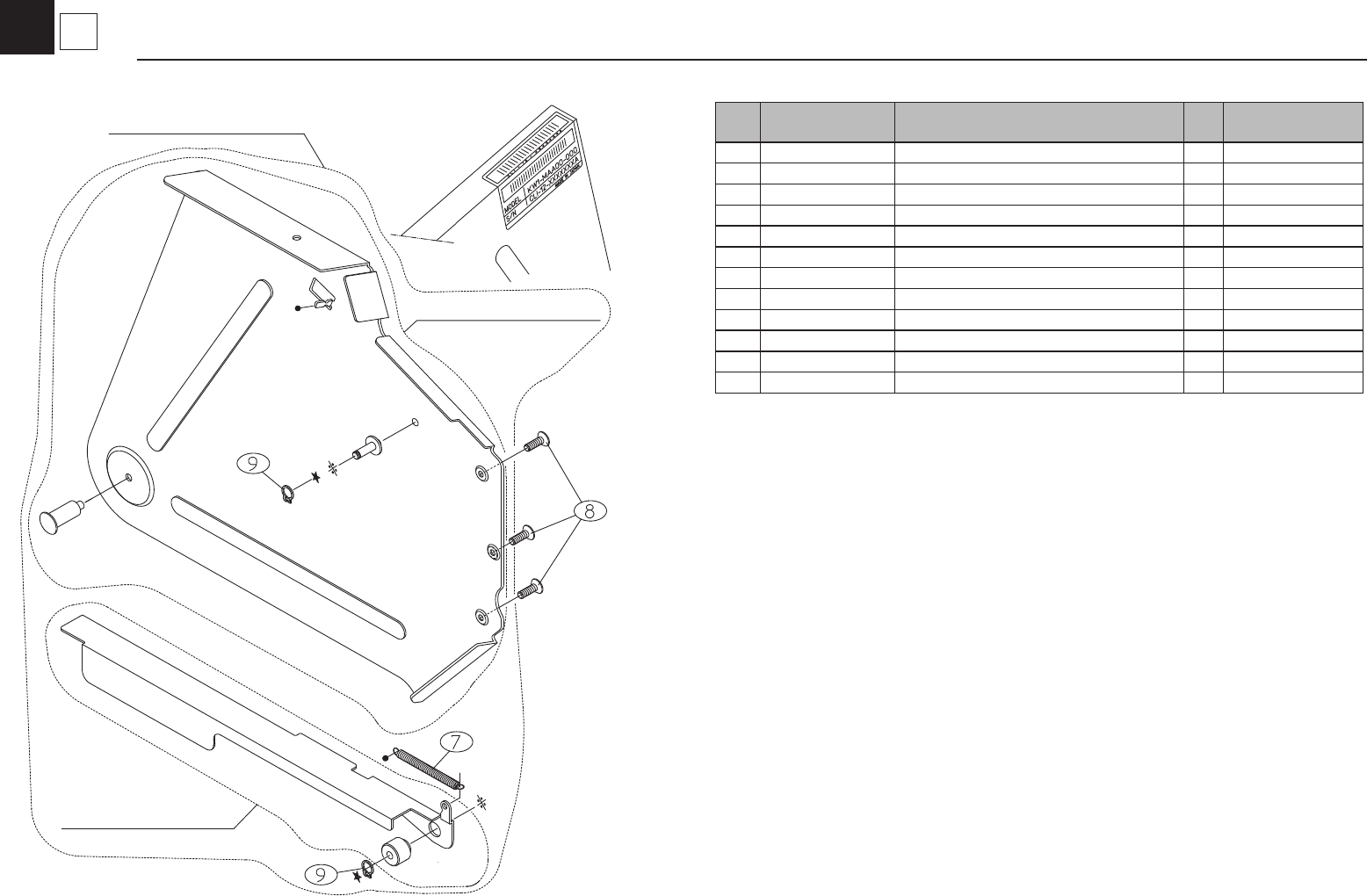

REEL PLATE Assy(15in) CL-12
C-12(C type) 12mm-15INCH
KW1-MAB10-010
Continued on
Page 14-4,14-5
K87-M212L-100
KW1-M222A-000
KW1-M1120-000
( OLD : KW1-M3210-010 )
No. Part No. Part Name Q'ty Remarks Change Compati.
KW1-M222A-000 RACKING LEVER ASSY 1
KW1-M3210-010 BODY ASSY 1
KW1-MAB10-010 BODY ASSY 1 sharing with CLi MR30109 OK
KW1-M1120-000 SPROCKET ASSY 1
K87-M212L-100 SPROCKET AXIS ASSY 1
1 KW1-M1113-000 KNOCK PIN(BACK) 1 *Attention
2
3
4
5
6
7 K87-M111H-200 BACK STOPPER 1
8 KW1-M111A-000 SPRING 1
9
10
11
12 K87-M111C-000 PLANE WASHER 1
13
14 K87-M1112-100 KNOCK PIN (FRONT) 1 *Attention
15 K87-M112D-100 SCREW COIL SPRING 1
16
17
18
19 K87-M111D-000 PUSH PIN 1
20 K87-M111G-100 PUSH PIN 1
21
22 KW1-M221F-100 STOPPER PIN 1
23 K87-M211B-000 BACK STOPPER AXIS 1
24 K87-M111P-000 SCREW,FLAT HEAD+ 1
25 K87-M111T-000 SCREW,SET 2
26 K87-M111R-000 SCREW,SET 6
27
28
K87-M1115-000 CIRCULAR RIVET
2
*Attention
KW1-2011
14
1
BODY & RACHET Unit
CL-16
CL-16(B type) 16mm
*Attention: This parts need press t and training.
*Attention:
圧入部品のため修理依頼を推奨します。
