CP-643E-08 PART LIST - 第185页

R e f . 3 3 - 7 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 x 9 ? N o . 0 1 2 5 2 技術連絡所 4 3 7 3 4 3 4 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 2 1 1 3 1 4 1 5 1 3 1 4 1 5 1 3 1 4 1 7 1 7 1 7 1 9 1 7 1 1 1 8 1 …

100%1 / 247
32.2.ｱｳﾄｷｬﾘｱ(CSQC)
32.2.Out carrier(CSQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
111 H5331A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X45L FE
112 H5164A BOLT, HEX ﾎﾞﾙﾄ 六角 M3X8L FE
113 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X18L FE
114 H5303A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X22L FE
115 CSQC0520 1 BKT, CYLINDER BKT ｼﾘﾝﾀﾞ FE
116 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L FE
117 CSQC3200 1 BKT, CYLINDER BKT ｼﾘﾝﾀﾞ PL
118 CSQC4950 1 RETAINER 押え FE
119 SCQC5011 1 BKT BKT FE
120 CSQC5190 2 SPACER ｽﾍﾟｰｻ t=0.1 注1. Note.1 FE
121 CSQC5200 2 SPACER ｽﾍﾟｰｻ t=0.2 注1. Note.1 FE
122 CSQC5210 2 SPACER ｽﾍﾟｰｻ t=0.3 注1. Note.1 FE
123 CSQC5220 2 SPACER ｽﾍﾟｰｻ t=0.4 注1. Note.1 FE
124 CSQC5230 2 SPACER ｽﾍﾟｰｻ t=0.5 注1. Note.1 FE
126 Y3079N 8 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2L06-M5 OT
127 CSQC5311 1
BOLT, ADJUSTING
ﾎﾞﾙﾄ ｾﾘ FE
128 CSQC5340 1 BKT BKT AL
129 K5178Z
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋 M3X16L FE
130 W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L FE
131 DCQK0491 2 BKT BKT FE
132 S1031A 8 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW-10 FE
133 H4287T 4 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ LM5UU FE
134 N1082A NUT, HEX ﾅｯﾄ 六角 M5 FE
135 H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L . FE
注1.仕様選択部品
Note.1 : Specified part selection.
注2.X-No.630,X-No.636,X-No.642,X-No.644,X-No.645,X-No.647∼
Note.2 : X-No.630,X-No.636,X-No.642,X-No.644,X-No.645,X-No.647∼
CP-643E PARTS LIST
32 - 7
32.2.ｱｳﾄｷｬﾘｱ(CSQC)
32.2.Out carrier(CSQC)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
x9?
No.01252
技術連絡所
4
3
7
3
4
3
4
4
3
4
3
4
3
4
3
4
3
4
3
4
3
4
3
2
1
13
14
15
13
14
15
13
14
17
17
17
19
17
11
18
15
9
10
11
12
9
10
11
12
9
10
11
12
9
10
11
12
9
10
11
12
9
10
11
16
8
7
6
5
8
8
6
5
6
5
7
13
14
15
A
A
4
3

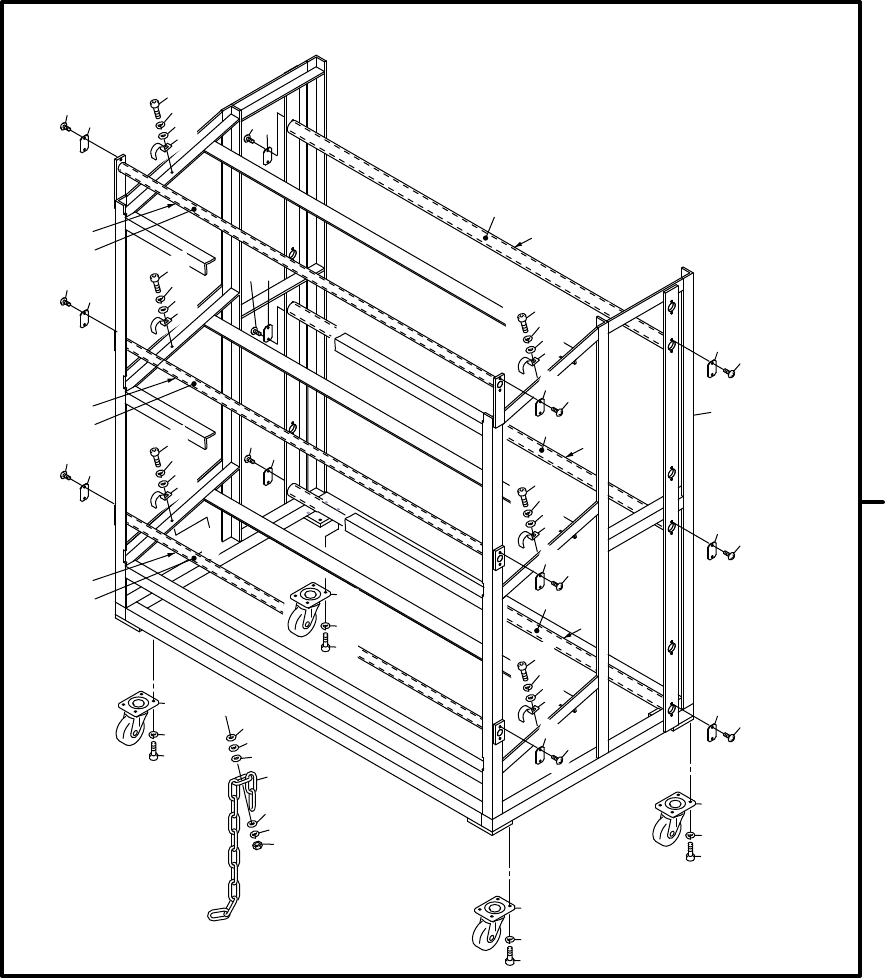

33.フィーダスタンド(WCY)
33.Feeder stand(WCY)
33.フィーダスタンド(WCY)
33.Feeder stand(WCY)
33 - 1
CP-643E PARTS LIST
33.ﾌｨｰﾀﾞｽﾀﾝﾄﾞ(WCY)
33.Feeder stand(WCY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 AWCY5101 1 STAND ｽﾀﾝﾄﾞ OT
2 WCY0150 1 STAND ｽﾀﾝﾄﾞ FE
3 WCY0140 12 COVER 蓋 FE
4 K51711 24 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ FE
5 WCY0160 3 SHAFT ｼｬﾌﾄ FE
6 WCY0170 3 TUBE ﾁｭｰﾌﾞ PL
7 WCY0180 3 SHAFT ｼｬﾌﾄ FE
8 WCY0190 3 TUBE ﾁｭｰﾌﾞ PL
9 GPJ7231 6 BAND ﾊﾞﾝﾄﾞ FE
10 W1044A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
11 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
12 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L FE
13 K2024R 4 CASTER ｷｬｽﾀ No.105-N OT
14 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
15 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L FE
16 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M05X025 FE
17 W1050A WASHER, FLAT ﾜｯｼｬ 平 5M/MX1.0X10(1W-5) FE
18 N1082A
NUT, HEX
ﾅｯﾄ 六角         
M5 P=0.8 FE
19 T2043Y
CHAIN
ﾁｪｰﾝ TM-103SUS-11 L=350(C-18) FE .
CP-643E PARTS LIST
33 - 2
33.ﾌｨｰﾀﾞｽﾀﾝﾄﾞ(WCY)
33.Feeder stand(WCY)
