R e f . 3 3 - 7 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 1 7 7 1 2 3 1 1 3 4 6 5 5 5 5 5 5 5 5 6 3 3 6 5 5 5 5 5 5 5 5 6 4 7 2 7 4 4 2 2 x 5 4 0 - 1 4 0 . インコンベア( ローラ搬送) ( オプション) ( C S Q C ) 4 0 . …
39.ｱｳﾄｺﾝﾍﾞｱｶﾊﾞｰ(CSQC)
39.Out conveyor cover(CSQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
45 K5209A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L FE
47 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
48 K5361T
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M5X12L FE
49 K5213Z
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M5X5L FE
50 K5214A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M5X8L FE
51 .
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M5X20L FE
52 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
53 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
54 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
55 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
56 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
57 W1042A
WASHER, FLAT
ﾜｯｼｬ 平
4W-3 FE
58 W1043A
WASHER, FLAT
ﾜｯｼｬ 平
4W-4 FE
59 W1044A
WASHER, FLAT
ﾜｯｼｬ 平
4W-5 FE
61 CSQC2780 1 COVER, SAFETY ｶﾊﾞｰ 安全 FE
62 W5209A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L FE
63 CSQC2770 1 COVER ｶﾊﾞｰ HELPS FE
64 CSQC7590 3 BKT, SUPPORT BKT 支え . FE
CP-643E PARTS LIST
39 - 3
39.ｱｳﾄｺﾝﾍﾞｱｶﾊﾞｰ(CSQC)
39.Out conveyor cover(CSQC)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
1
7
7
1
2
3
1
1
3
4
6
5
5
5
5
5
5
5
5
6
3
3
6
5
5
5
5
5
5
5
5
6
4
7
2
7
4
4
2
2
x5
40 - 1

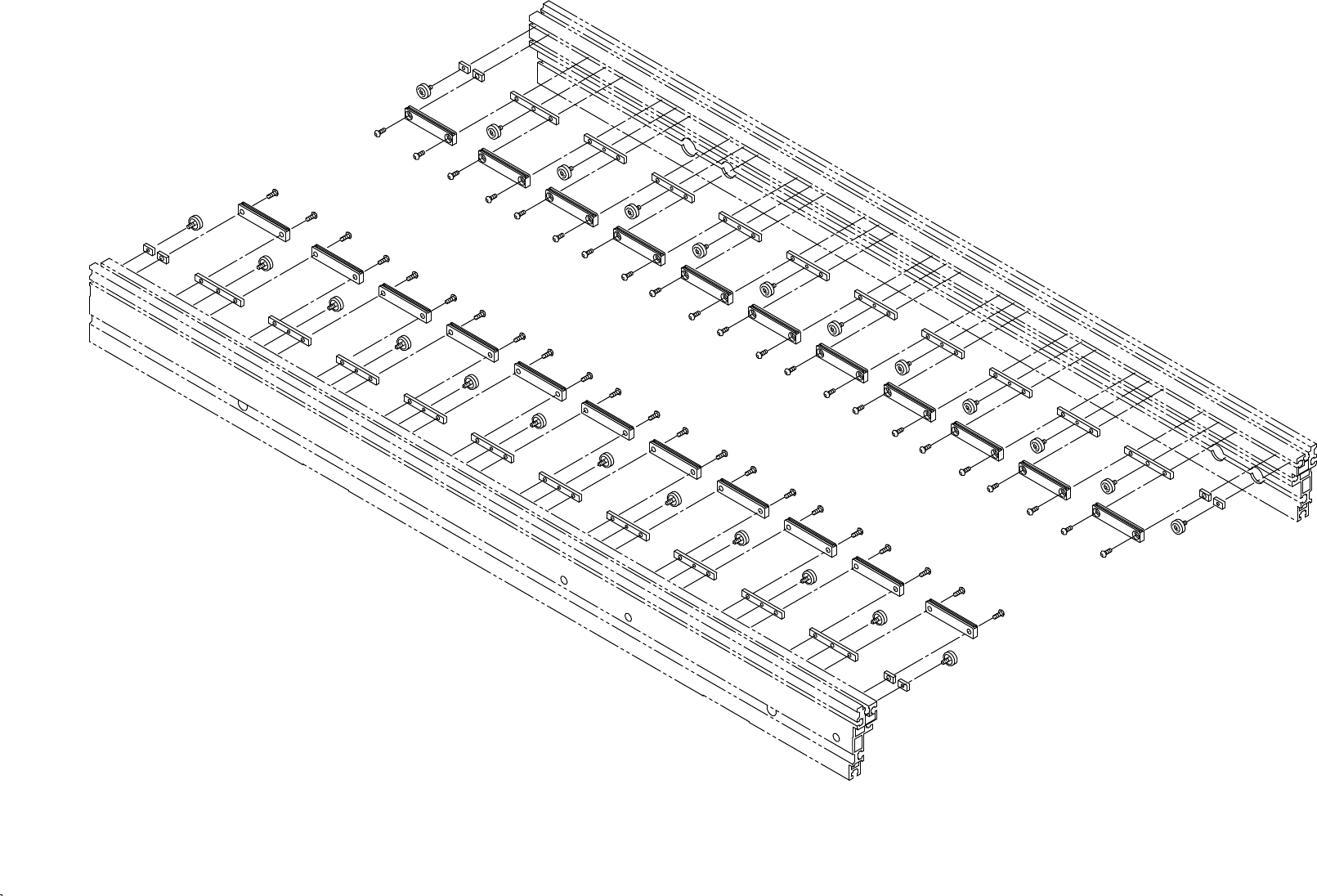

40.インコンベア(ローラ搬送)(オプション)(CSQC)
40.In conveyor(Roller guided)(Option)(CSQC)
40.インコンベア(ローラ搬送)(オプション)(CSQC)
40.In conveyor(Roller guided)(Option)(CSQC)
CP-643E PARTS LIST
40.ｲﾝｺﾝﾍﾞｱ(ﾛｰﾗ搬送)(ｵﾌﾟｼｮﾝ)(CSQC)
40.In conveyor(Roller guided)(Option)(CSQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 KQC7090 22 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ AL
2 MQC1292 24 PULLEY ﾌﾟｰﾘ OT
3 CLC9191 4 NUT ﾅｯﾄ FE
4 IQC6301 4 NUT ﾅｯﾄ FE
5 PQC3040 16 NUT ﾅｯﾄ FE
6 QMQ3020 4 NUT ﾅｯﾄ FE
7 K5261A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X10L LP=0.8 . FE
CP-643E PARTS LIST
40 - 2
40.ｲﾝｺﾝﾍﾞｱ(ﾛｰﾗ搬送)(ｵﾌﾟｼｮﾝ)(CSQC)
40.In conveyor(Roller guided)(Option)(CSQC)
