Before Using The Parts List
1. Specify a part number, code number, quantity, part name and rating when ordering parts.
2. This parts manual is subject to change without notice.
3. There are cases where there are no numbers in the left hand column of the parts list. This is not because they
were omittedor the list is incomplete but because the parts to which the numbers applied were eliminated due
to a design change. In such cases the parts have also been removed from the figures.
4. Only the part types are described for nuts, bolts and washers. The quantity column is left blank.
5. A redesigned part (the last digit of the part number is incremented) is compatible with a part before the
redesign. However,the original part is not always compatible with the revised part,e.i.,ABC1231 is compatible
with ABC1230,but ABC1230 is not always compatible with ABC1231.
6. The characters in the “Materials” field of the list are abbreviations for the following materials.
FE: Iron CO: Copper OT: Other
AL: Aluminum PL: Plastic
7. Standard torque levels should be applied when tightening bolts during maintenance. For those areas requiring
non-standard levels of torque or adhesive, the torque levels and glue maker and name are detailed on those
pages indicated with a spanner mark in the bottom left hand corner.
(N･m)
Standard Torque Chart
Ｍ３ Ｍ４ Ｍ５ Ｍ６ Ｍ８ Ｍ１０ Ｍ１２ Ｍ１６
FE 1.96 3.92 7.84 12.74 32.34 64.68 117.6 264.6
AL
1.47 3.23 5.88 9.31 18.62 37.24 42.14
・ 1Kgf･㎝≒0.098N･m
・ 1Kgf･㎝≒9.8N･㎝
・ 1N･m≒10.2Kgf･㎝
SPANNER MARK
Blueprints created : APR 2002
08JE released : JUL 2002
パ−ツリストをご利用される前に
1. 部品は、図番、コ−ド番号、個数、品名、および規格で発注下さい。
この発注方法以外で発注された場合は発注部品に間違いが生じる恐れがあります。
2. 本パ−ツリストは改良のため予告なく変更することがあります。
3. リスト左端の番号が抜けて順番に記載されていない箇所がありますが、これは記載モレや作成途中ではなく､ 今まで使用していた部品が設計変更
により使用されなくなり表から削除されたものです｡同時にイラスト内の部品も削除されています｡
4. ボルト類，ナット類およびワッシャ類などは種類のみ記載してあります。それぞれの個数は記載せず空欄となっています｡
5. 設計変更した部品（図番の下一桁をカウントアップした部品）は設計変更前の部品と互換です。
しかし、設計変更前の部品は設計変更後の部品と互換であるとは限りません。
例：ABC1231はABC1230と互換であるが、ABC1230がABC1231と互換であるとは限りません。
6. リスト欄の材質はFE(鉄系),AL(アルミ系),CO(銅系),PL(プラスチック系),OT(左記以外)を示します。
7. メンテナンス作業でボルト等を締付ける場合は下記一般締付けトルク表をご利用下さい。但し、一般ではない締付けトルク管理、接着剤管理が
必要な箇所については、特別に左下スパナマークの付いたイラストページ（トルク値、接着剤名＆型番）を各ユニット毎に追加しましたので
ご参照下さい。
(N･m)
一般締付けトルク表
Ｍ３ Ｍ４ Ｍ５ Ｍ６ Ｍ８ Ｍ１０ Ｍ１２ Ｍ１６
鉄 1.96 3.92 7.84 12.74 32.34 64.68 117.6 264.6
アルミ
1.47 3.23 5.88 9.31 18.62 37.24 42.14
・ 1Kgf･㎝≒0.098N･m
・ 1Kgf･㎝≒9.8N･㎝
・ 1N･m≒10.2Kgf･㎝
スパナマーク
図面原稿 : 2002年 4月
08JE発行 : 2002年 7月

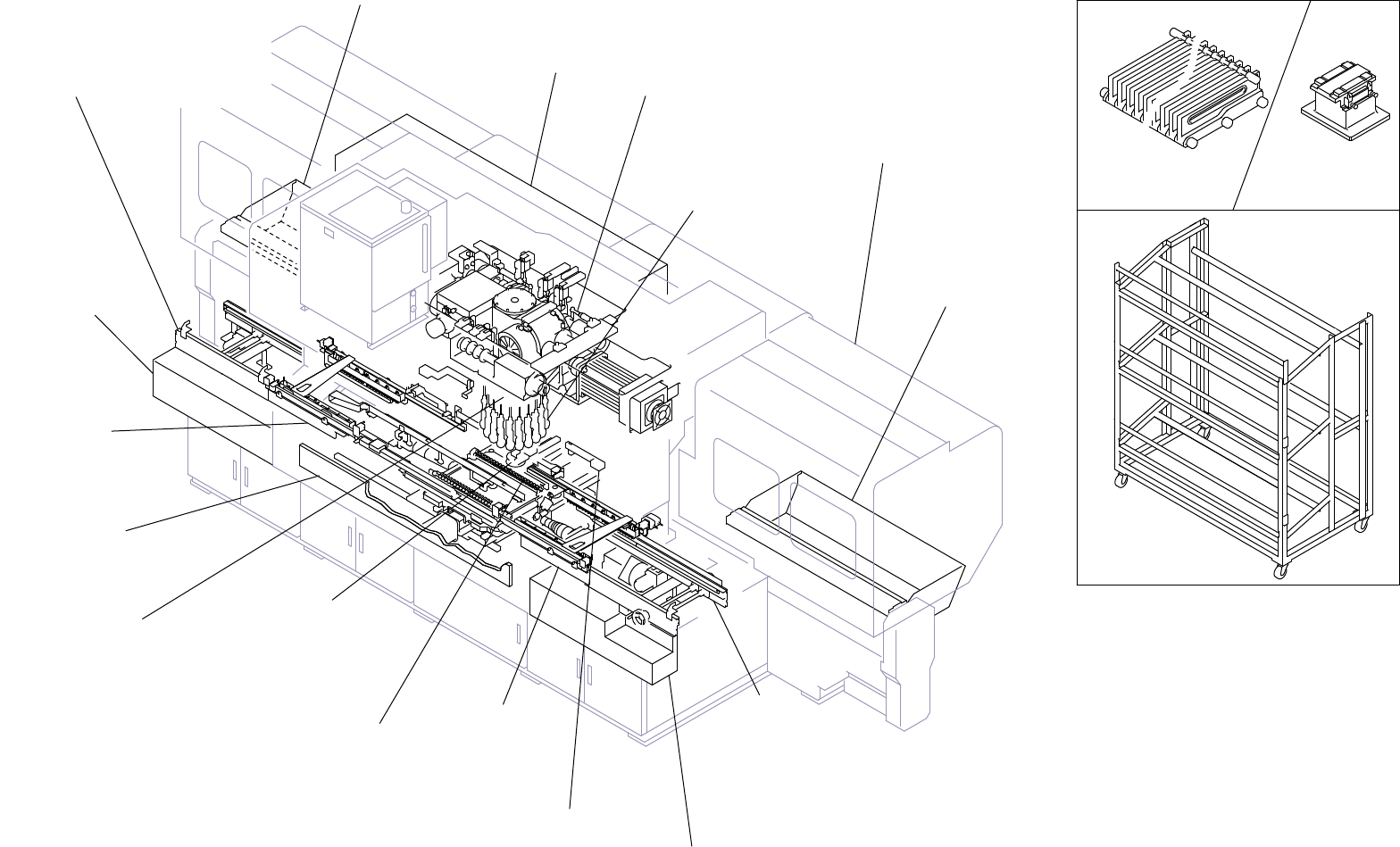

CP-643E 配置図
CP-643E Ｏverview
CP-643E 配置図
CP-643E Ｏverview
CP-643E PARTS LIST
配置番号は目次番号です。
Refer to contents for
the part name of each number
x*
1.2.Nozzles
1.1.Nozzles
2.Placing head,Drum
3.2.In conveyor
3.1.In conveyor
4.1.Out conveyor
4.2.Out conveyor
5.Loading unit
6.1.Board clamping unit
6.2.Board clamping unit
7.X slide
8.1.Y slide
8.2.Y slide)
9.1.Z table
9.2.Z table
10.Optical correction
11.Feeder check sensor
12.Station 1(Parts pick up)
13.Station 2(Parts check)
14.Station 5(Nozzle theta positioning)
15.1.Station 6(Vision processing)
15.2.Station 6(Vision processing)
16.Station 10(Fine theta)
Station 12(Reverse fine theta)
17.Station 3(Pre theta)
Station 13(Reverse pre theta)
18.Station 16(Parts eject)
Waste tape cuter
19.Station 17(Nozzle pre change check)
Station 18(Nozzle change)
Station 19(Nozzle post change check)
20.Device table D1(1∼70)
21.Device table D2(71∼140)
22.1.Noise reduction cover
22.2.Noise reduction cover
22.3.Noise reduction cover
23.1.Noise reduction box
23.2.Noise reduction box
24.Cam box 1
25.Cam box 2
26.1.Cam box 3
26.2.Cam box 3
27.1.Pneumatic circuit diagram(Mark referenceing)
27.2.Pneumatic circuit diagram(Pin and/or mark referencing)
27.3.Pneumatic circuit diagram(R→L)
28.Body
29.Cover
30.Air device
31.1.In carrier
31.2.In carrier
32.1.Out carrier
32.2.Out carrier
33.Feeder stand
34.Feeder rack
35.Feeder setting jig
36.Shutter(Option)
37.Fence(Option)
47.1.Nameplate,Seal
47.2.Nameplate,Seal
47.3.Nameplate,Seal
38.In conveyor cover
39.Out conveyor cover
40.In conveyor(Roller guided)(Option)
41.Out conveyor(Roller guided)(Option)
42.1.Vacuum back up(Option)
42.2.Vacuum back up(Option)
43.1.In conveyor(
R→L
)(Option)
43.2.In conveyor(
R→L
)(Option)
44.1.Out conveyor(
R→L
)(Option)
44.2.Out conveyor(
R→L
)(Option)
45.In conveyor(
R→L
)(HELPS)(Option)
46.Out conveyor(
R→L
)(HELPS)(Option)
