版權所有： 2006 赫立國際控股有限公司 / 上海赫立電子科技有限公司 采集 图 像 相机通 过 TO P 灯 SIDE 灯交替 闪烁 拍照， 飞 梭抓取 F OV 图 像，最 终 完成 整版无 缝 拼接 取 图 像 扫 描 PCB 整版 图 像 彩色数 字相机 远心镜头 同轴垂 直落射灯 熟称： top 灯 多角度 斜射灯 熟称 : side 灯
点击菜单 轨道---》调整轨道宽度，根据PCB宽度进行调整即可
版權所有：2006赫立國際控股有限公司
/上海赫立電子科技有限公司
采集图像
相机通过TOP灯SIDE灯交替闪烁拍照，飞梭抓取FOV图像，最终完成整版无缝拼接取图像扫描
PCB 整版图像
彩色数字相机
远心镜头
同轴垂直落射灯
熟称：top灯
多角度斜射灯
熟称: side灯
FOVFOVFOVFOV
FOV FOV FOVFOV
FOVFOVFOVFOV

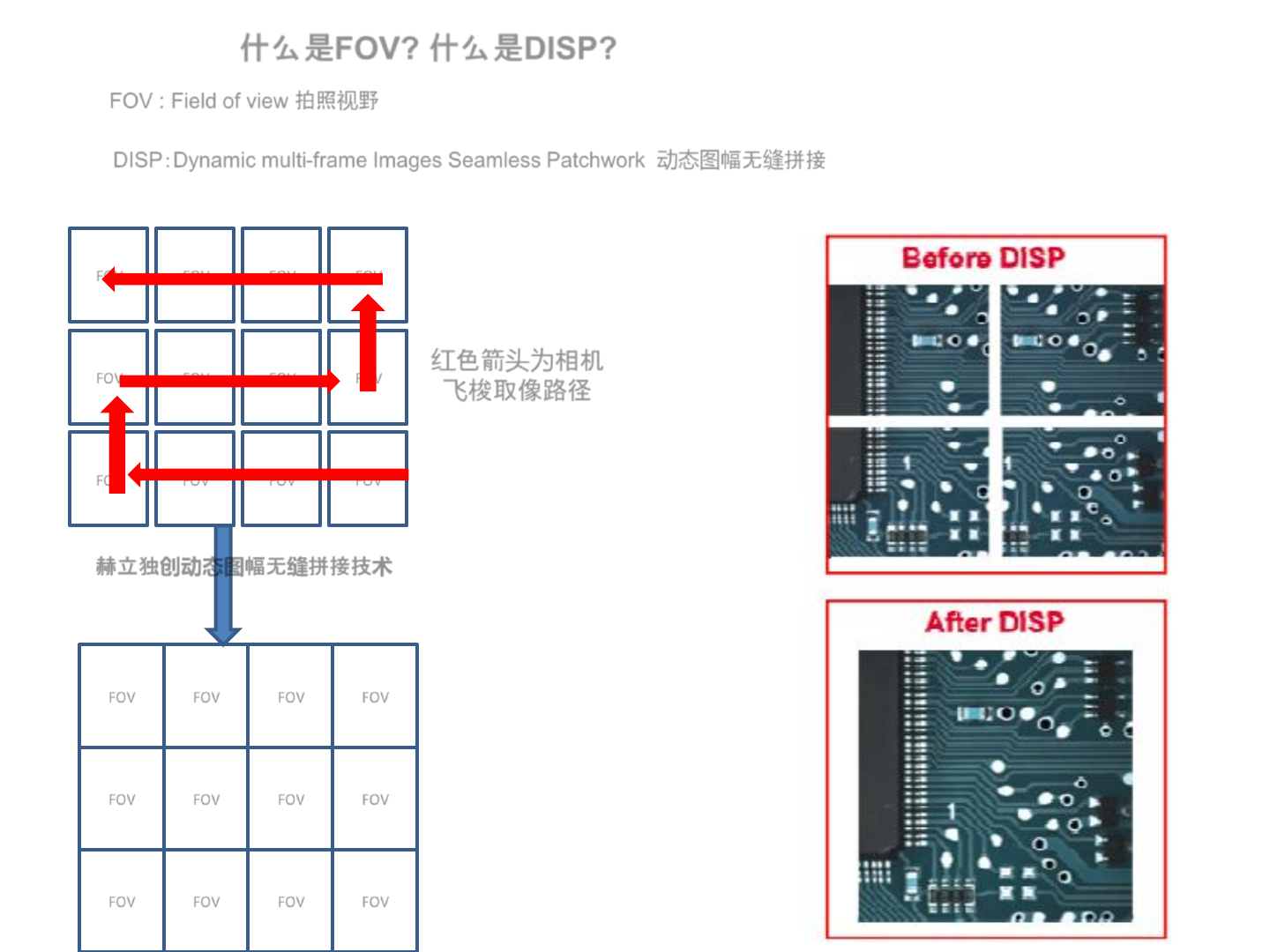

什么是FOV? 什么是DISP?
FOV : Field of view 拍照视野
FOVFOVFOVFOV
FOV FOV FOVFOV
FOVFOVFOVFOV
赫立独创动态图幅无缝拼接技术
DISP：Dynamic multi-frame Images Seamless Patchwork 动态图幅无缝拼接
红色箭头为相机
飞梭取像路径
