赫立AOI中文客户培训教材(2) - 第15页
点 击 “赫立 AOI 系 统软 件”菜 单项 “ 编辑 ”下的“ 调 整”功能 选项 ， 弹 出“ CA D 布局 调 整 对话 框”， 该 对话 框可 实现 以“ 实时 响 应 方式” 进 行 C A D 总 体布局 调 整，无需反复摸 索和 尝试 。如下 图 所示

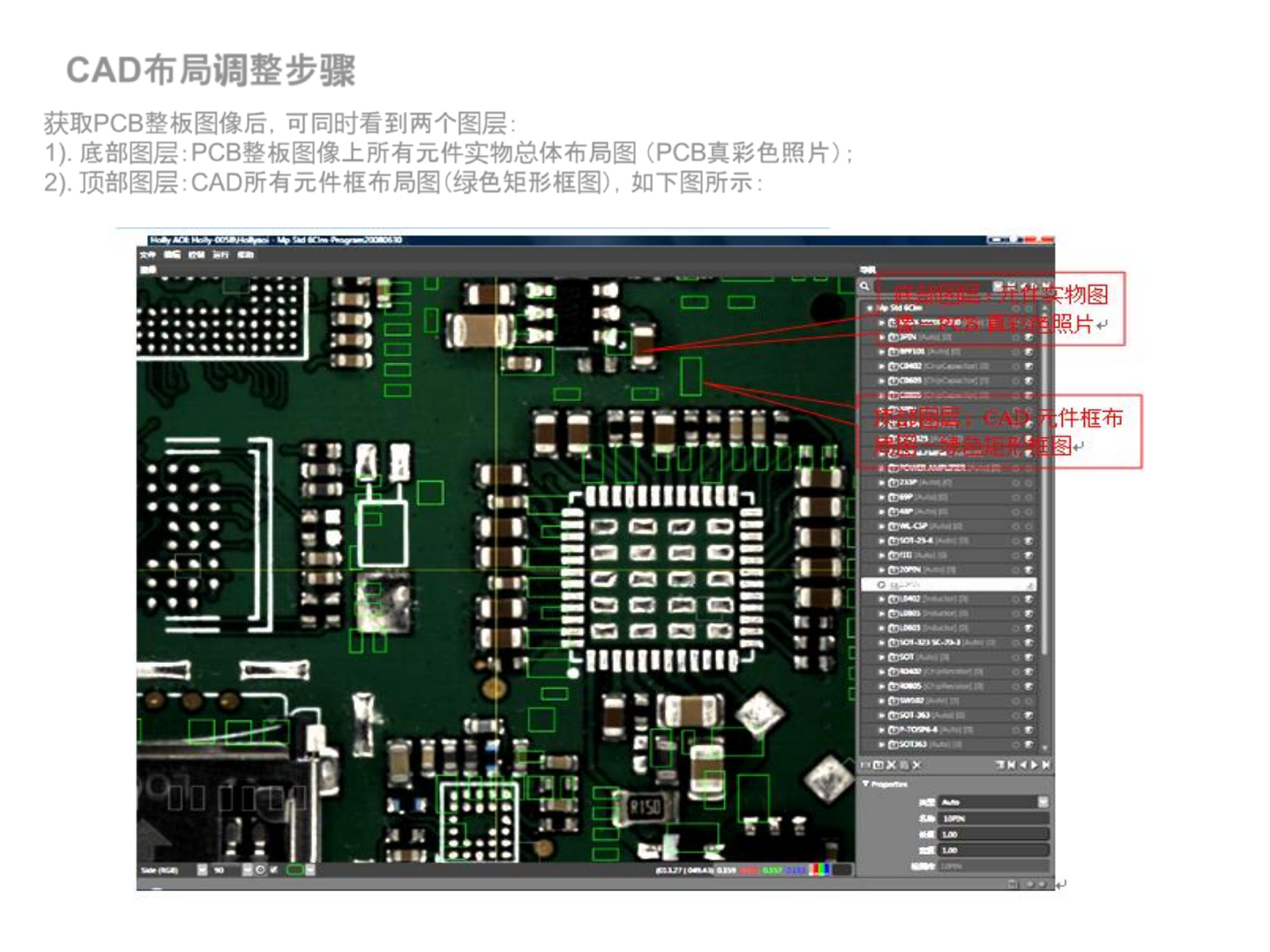

CAD布局调整步骤
获取PCB整板图像后，可同时看到两个图层：
1). 底部图层：PCB整板图像上所有元件实物总体布局图 （PCB真彩色照片）；
2). 顶部图层：CAD所有元件框布局图（绿色矩形框图），如下图所示：
点击“赫立AOI系统软件”菜单项“编辑”下的“调整”功能选项，弹出“CAD布局调整对话框”，该
对话框可实现以“实时响应方式”进行CAD总体布局调整，无需反复摸索和尝试。如下图所示
