亮度极差 （ IC 引脚偏移举例） 像素亮度值 （夸大假设） 3 1 3 0 2 2 1 0 4 5 0 0 9 4 1 3 3 6 6 6 计算所有像素的亮度的最大值 和最小值之差 检测窗口亮度最大值 : 9 0 1 检测窗口亮度最小值 : 0 0 0 差值 9-0 =9 0 1 选择 此算法 时 ，尽量找到一种非常黑白分明的光源，否 则误报 会多 超出范 围报 警 算法：亮度极差 在 检测 窗口指定的区域内， 计 算所有像素的亮度的…

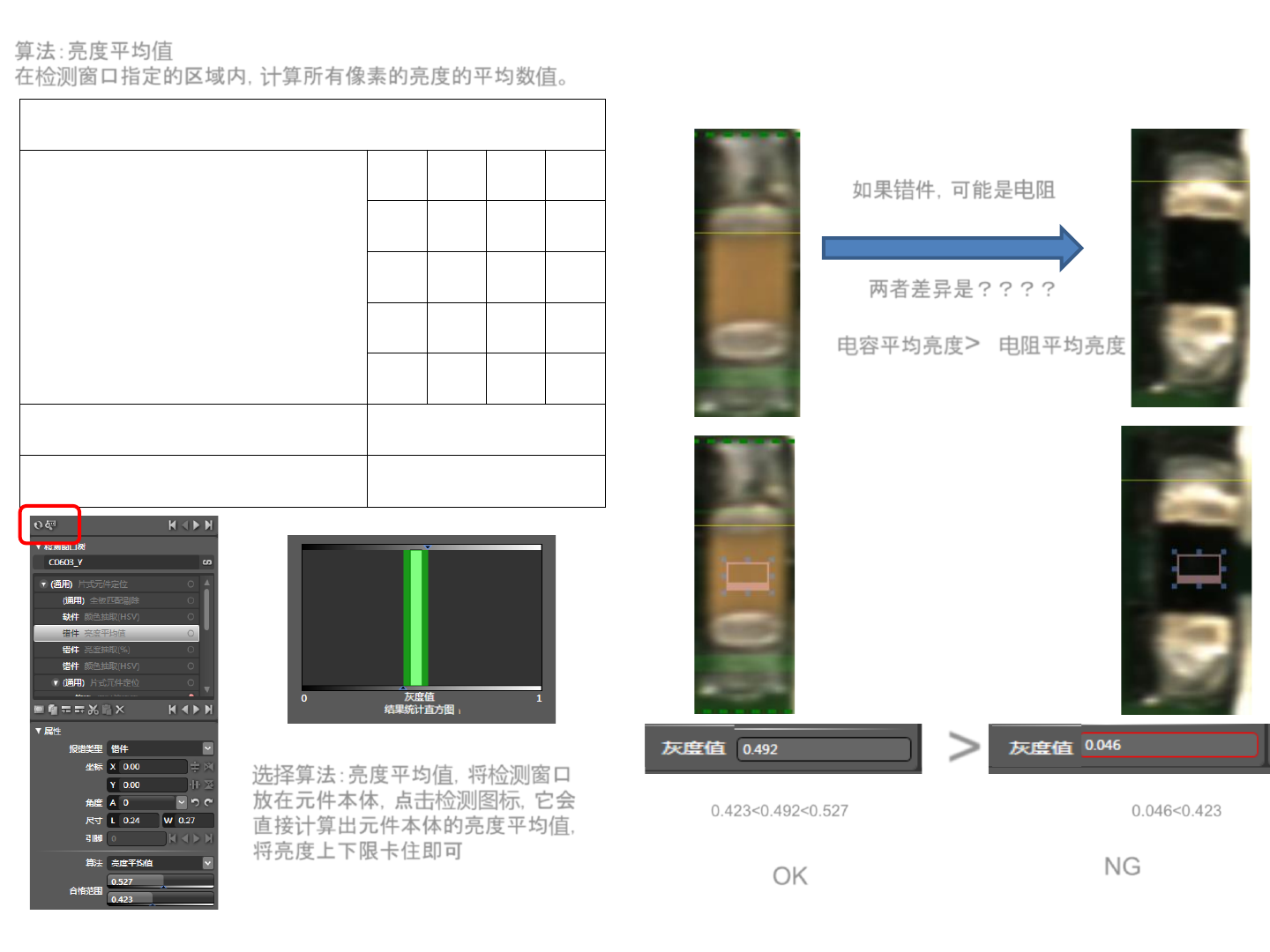

亮度平均值
像素亮度值
（夸大假设）
3 1 3 0
2 2 1 0
4 5 0 0
9 4 1 3
3 6 6 6
亮度总值
59
亮度平均值
59/20=2.95
如果错件，可能是电阻
两者差异是？？？？
>
0.423<0.492<0.527 0.046<0.423
OK
NG
选择算法：亮度平均值，将检测窗口
放在元件本体，点击检测图标，它会
直接计算出元件本体的亮度平均值，
将亮度上下限卡住即可
电容平均亮度> 电阻平均亮度
算法：亮度平均值
在检测窗口指定的区域内，计算所有像素的亮度的平均数值。
亮度极差 （IC引脚偏移举例）
像素亮度值
（夸大假设）
3 1 3 0
2 2 1 0
4 5 0 0
9 4 1 3
3 6 6 6
计算所有像素的亮度的最大值
和最小值之差
检测窗口亮度最大值
:
9
0 1
检测窗口亮度最小值
:
0
0 0
差值 9-0=9
0 1
选择
此算法
时
，尽量找到一种非常黑白分明的光源，否
则误报
会多
超出范围报警
算法：亮度极差
在检测窗口指定的区域内，计算所有像素的亮度的最大值和最小值之差
上下偏移有何变化？？？
亮度最大值
像素亮度值
（夸大假设）
3 1 3 0
2 2 1 0
4 5 0 0
9 4 1 3
3 6 6 6
亮度最大值
9
算法：亮度最大值
举一反三
算法：亮度最小值
亮度最小值
像素亮度值
（夸大假设）
3 1 3 0
2 2 1 0
4 5 0 0
9 4 1 3
3 6 6 6
亮度最小值
0
它们可用何处？？？
