版權所有： 2006 赫立國際控股有限公司 / 上海赫立電子科技有限公司 Side 成像效果，真彩色（主板真 实颜 色） 赫立 AOI 成像系 统 T op 成像效果，黑白色 用于 应对锡 点 测试 彩色数 字相机 远心镜头 同轴 垂直落射灯 熟称： top 灯 多角度 斜射照明灯 熟称 : side 灯
版權所有：2006赫立國際控股有限公司
/上海赫立電子科技有限公司
赫立AOI檢測項目圖例
版權所有：2006赫立國際控股有限公司
/上海赫立電子科技有限公司

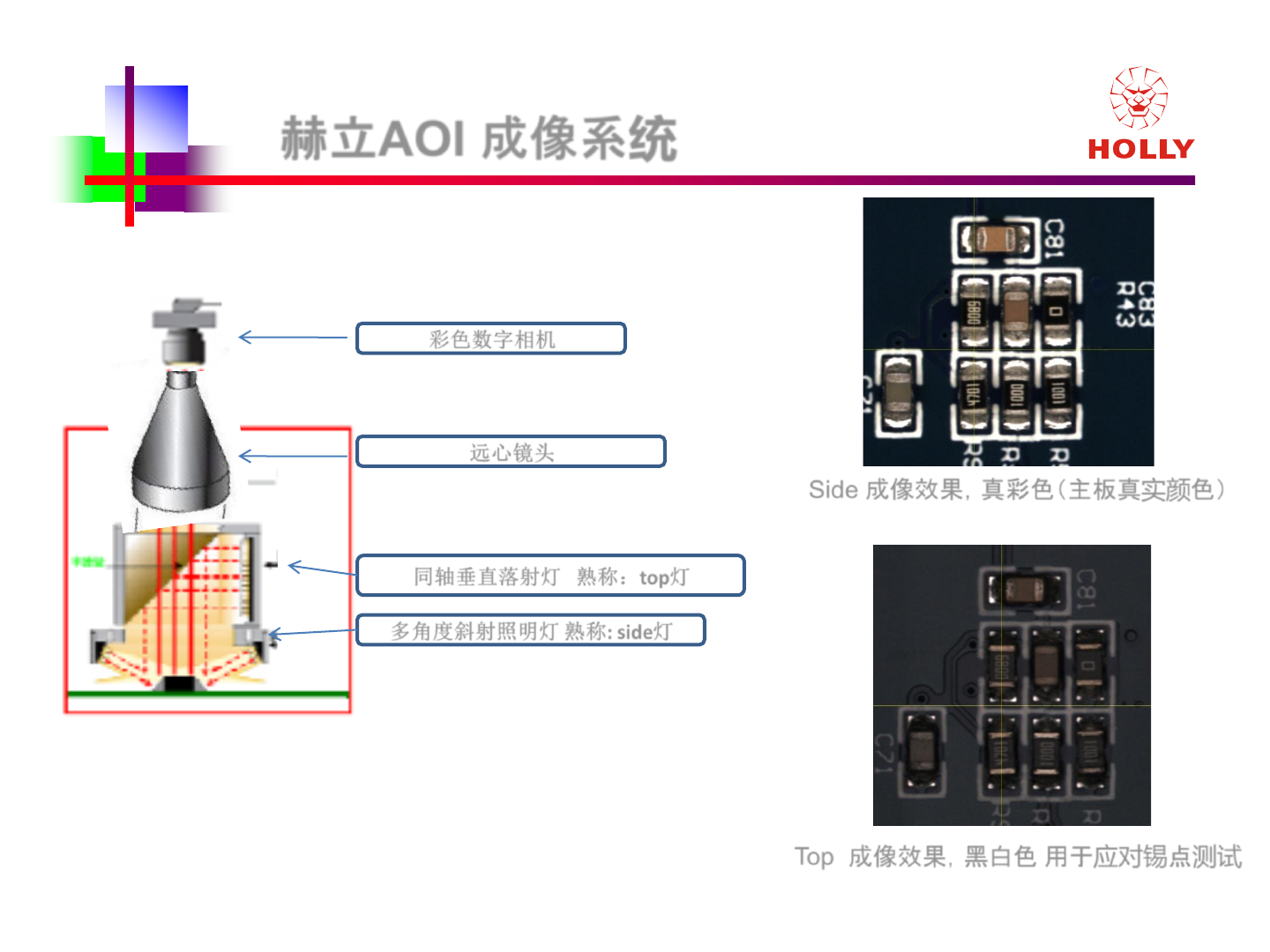

Side 成像效果，真彩色（主板真实颜色）
赫立AOI 成像系统
Top 成像效果，黑白色 用于应对锡点测试
彩色数字相机
远心镜头
同轴垂直落射灯 熟称：top灯
多角度斜射照明灯 熟称: side灯
版權所有：2006赫立國際控股有限公司
/上海赫立電子科技有限公司
白色LED
镜面反射
相机抓拍
TOP光下，元件表面平的地方，光
会反射回相机，图像呈现亮色， 表面有
坡的地方，光会折射出去，相机抓拍后
呈现黑色，故TOP 灯下，若锡点为黑色
证明此处爬锡很好（如左图）
TOP 成像效果介绍
