QD145-21 8. 部件的更换
NXT II 机械手册 559
8.22 拆除料盘单元 -LT 盖板
8.22.1 必要工具
十字螺丝刀、六角扳手套件
8.22.2 料盘单元 -LT （废料带箱内置型）盖板的构成部件
1. 后盖板 7. 正门 ( 上）
2. 顶盖板 8. 前盖板
3. 顶盖板(右) 9. 正门(下）
4. 侧盖板 ( 右 ) 10. 下盖板 ( 右 )
5. 下盖板 ( 左 ) 11. 下盖板 ( 前 )
6. 侧盖板 ( 左 ) 12. 下盖板
9
2
3
4
12
10
5
11
8
7
6
1
30MEC-0450
8. 部件的更换 QD145-21
560 NXT II 机械手册

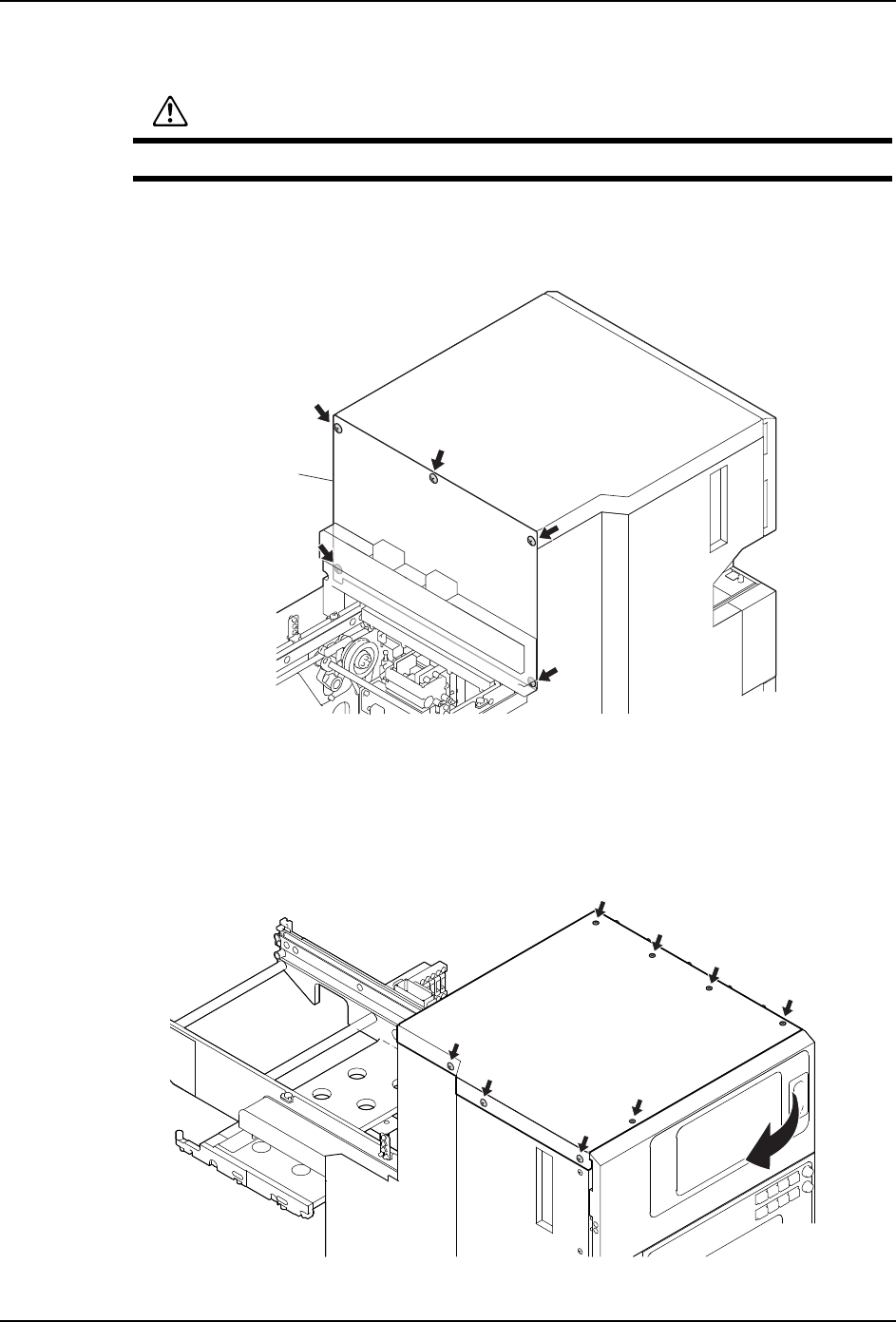

拆除方法
后盖板
1. 请拆除 5 根安装螺丝后拿掉后盖板。
顶盖板
1. 请拆除后盖板。
2. 请打开正门 （上）。
3. 请拆除 8 根安装螺丝后拿掉顶盖板。
警告
安装 · 拆除料盘单元 -LT 的盖板之前，必须先从机器上拆除料盘单元 -LT。
30MEC-0285S
ৢⲪᵓ
30MEC-0451
QD145-21 8. 部件的更换
NXT II 机械手册 561

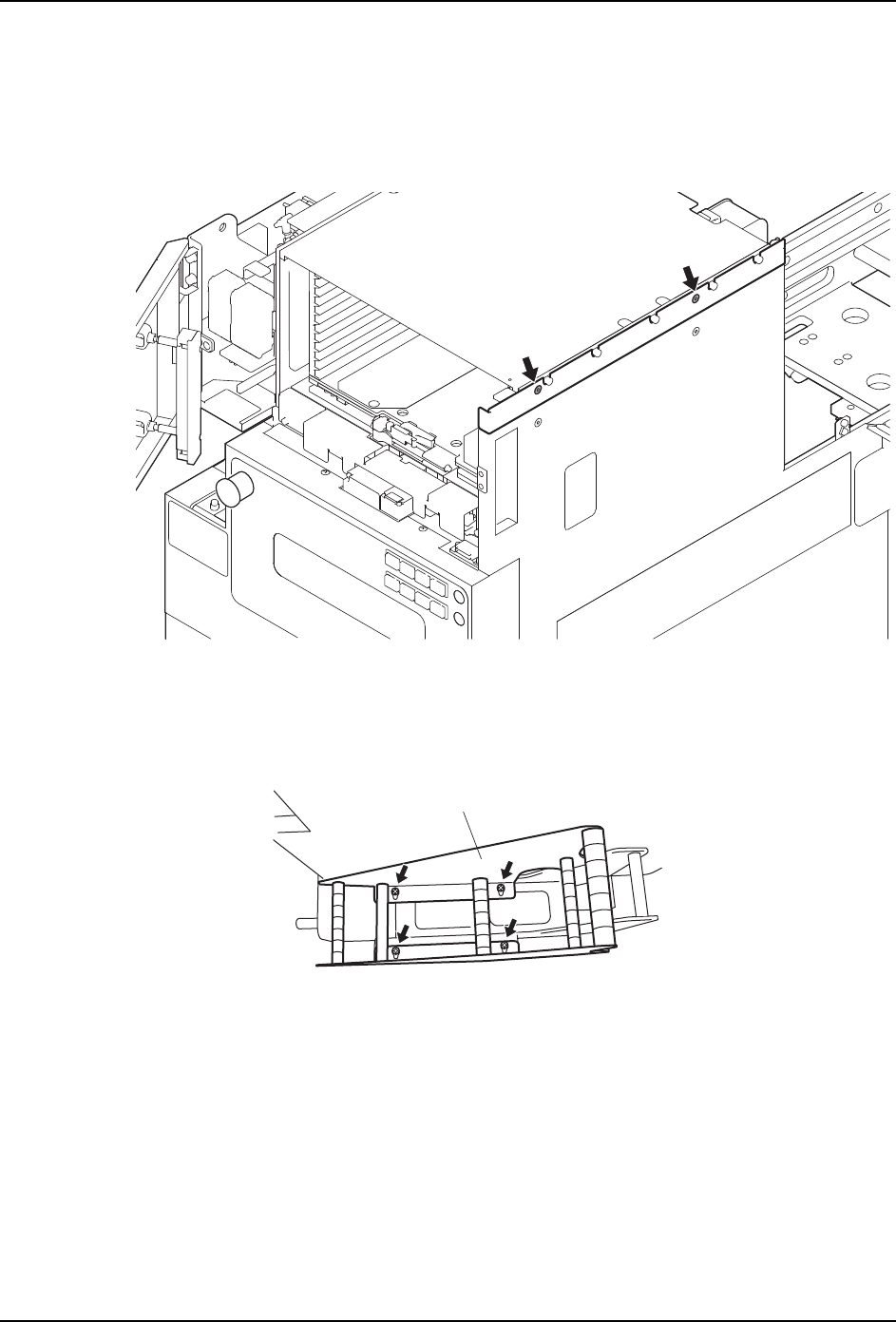

顶盖板 （右）
1. 请拆除后盖板。
2. 请拆除顶盖板。
3. 请拆除 2 根安装螺丝后拿掉顶盖板 （右）。
侧盖板 （右）
1. 请拆除后盖板。
2. 如果侧盖板 （右）上装有料斗型料带托架，就请拆除。
30MEC-0452
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469S
