QD145-21 5. 基本操作 NXT II 机械手册 153 使用标准型废料带输送槽 （下）时 安装料盘单元 -LT 的准备，请在安装空气管接头的前盖板的 模组上进行作业。 1. 请取下废料带箱下的盖板。 2. 请拧松螺栓，取下模组前侧下的盖 板。 3. 拧松螺栓 , 拆除基座上的导槽。 01M E C - 1 199 01NST -14 55 01NST -1462 01MEC-1283
5. 基本操作 QD145-21
152 NXT II 机械手册
4. 请用附属的螺丝和垫片将附属主电源开关组件安装在步骤 3 中提到的盖板位置。
5. 请一边旋转附属主电源开关组件上的旋钮，一边确认基座上的主电源开关是否转动自
如。
模组的准备
在安装料盘单元 -LT 之前，需要拆除和安装料带相关组件以及变更元件相机的位置。此外，
料盘单元 -LT （废料带箱外置型）的废料带输送槽 （下）分标准型和专用型 2 种。针对不
同的料带相关组件，请采用不同的作业方法。
Џ⬉⑤ᓔ݇
0(&6
䰘ሲЏ⬉⑤
ᓔ݇㒘ӊ
01MEC-0558
OFF
ON
QD145-21 5. 基本操作
NXT II 机械手册 153
使用标准型废料带输送槽 （下）时
安装料盘单元 -LT 的准备，请在安装空气管接头的前盖板的模组上进行作业。

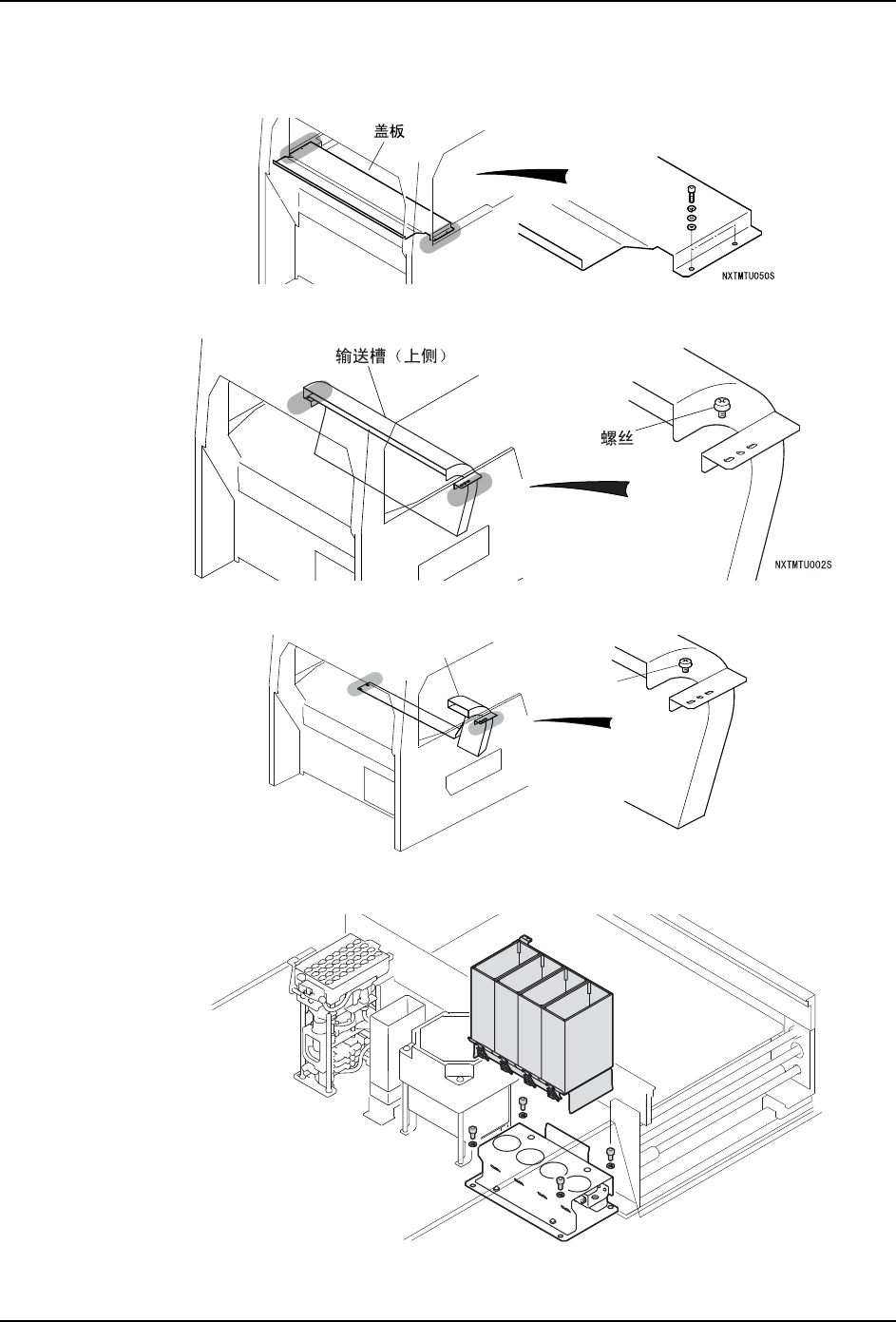

1. 请取下废料带箱下的盖板。
2. 请拧松螺栓，取下模组前侧下的盖板。
3. 拧松螺栓 , 拆除基座上的导槽。
01MEC-1199
01NST-1455
01NST-1462
01MEC-1283
